SC300 시리즈 진동 시그널 컨디셔너

진동센서를 연결하여 두개의 신호 출력이 가능한 진동 시그널 컨디셔너 SC300 시리즈가 출시 되었습니다

SC300 시리즈 시그널 컨디셔너

※ 이전 버전에 비해 업그레이드 된 점은 아래와 같습니다

1. 출력 신호를 두개로 설정할 수 있으며 출력 신호 종류 또한 0-20mA와 CAN 통신 신호가 추가 되었습니다

2. 측정 주파수 범위가 초음파 대역인 40KHz 까지 가능합니다

3. 이전에 DIP 스위치를 이용한 설정을 변경하는 방식이 USB 케이블을 사용하여 PC에서 편리하게 설정 및 변경이 가능합니다

4. Short Circuit 보호 기능이 내장되었습니다

5. 플라스틱 케이스에서 알루미늄 케이스로 변경 되었습니다

​

※ 실제 테스트 영상을 확인하시려면 아래 블로그 내용을 참고하시면 좋습니다.



https://blog.naver.com/its-21/222937290720

진동 & 온도 4-20mA 출력 시그널 컨디셔

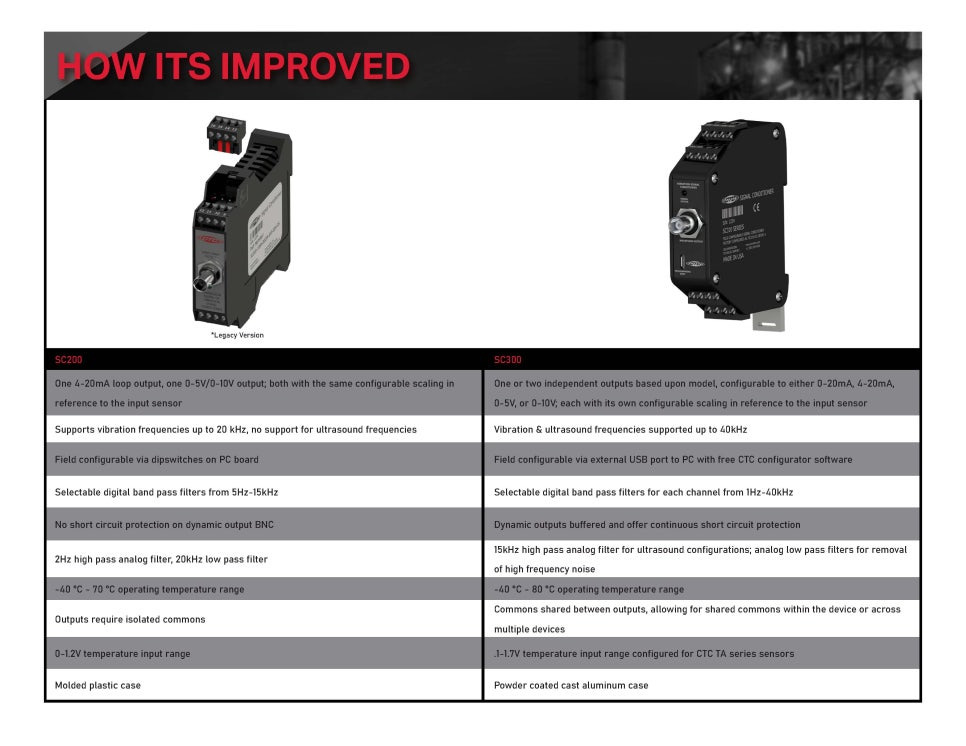

SC200 vs SC300

SC310과 SC320 두 모델의 차이점은 SC310은 단일 밴드 출력, SC320은 듀얼 밴드 출력이 가능하다는 점 입니다

SC310	SC320
단일 밴드 출력	듀얼 밴드 출력

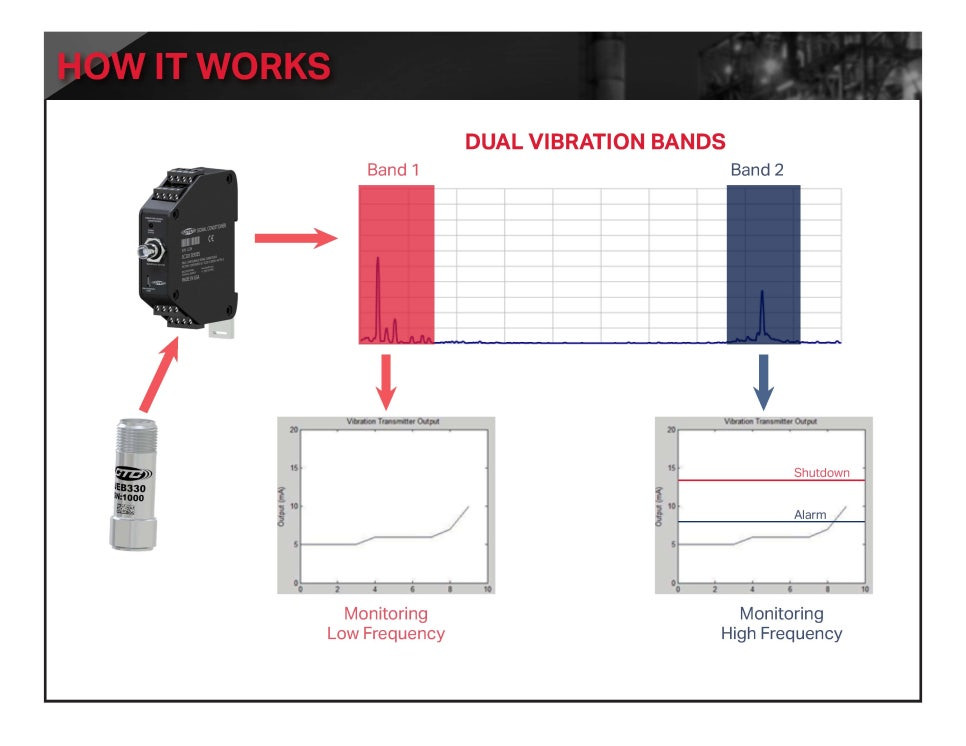

아래 그림에설 보시는 것고 같이 듀얼 밴드 설정을 통해 저주파 진동와 고주파 진동에 대한 출력을 각각 별도로 설정할 수 있으며 이에 대한 출력을 0-20mA, 4-20mA, 0-5V, 0-10V 출력으로 변환하여 진동 모니터링이 가능 합니다

듀얼 밴드 출력

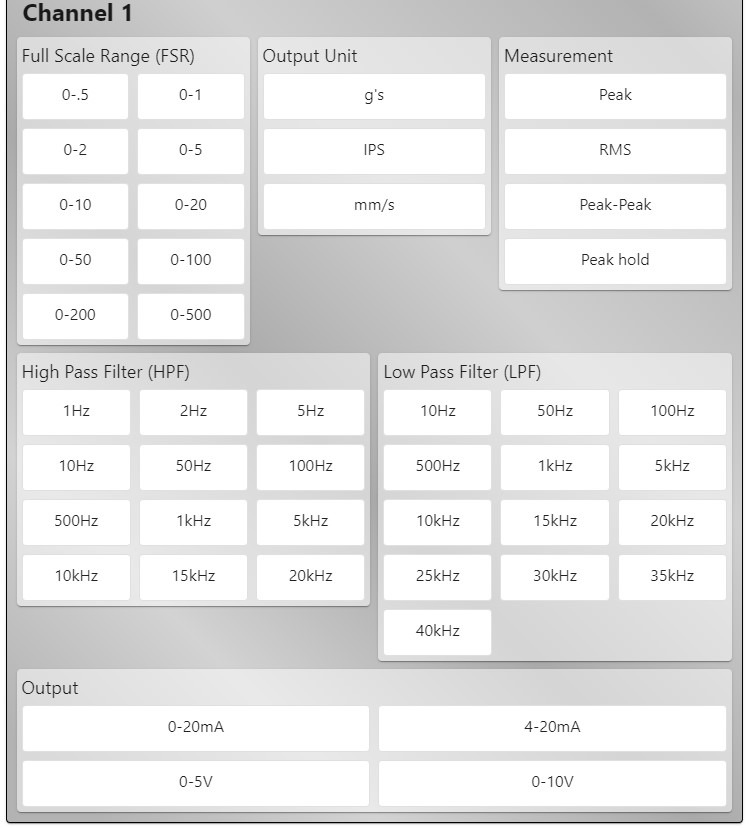

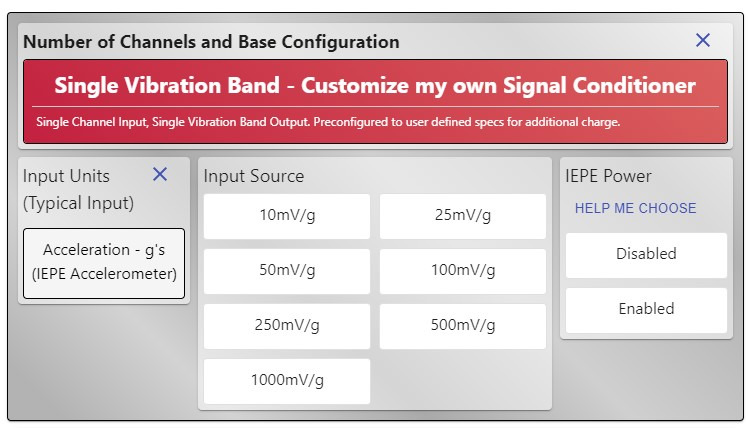

아래 보인 것고 같이 이전 버전과 마찬 가지로 진동센서의 감도, IEPE 전원 공급 여부, 진동 스케일, 진동 물리량(g,IPS, mm/s) 측정값(Peak, RMS, Peak-Peak), High Pass Filter, Low Pass Filter, 출력 형태(0-20mA, 4-20mA, 0-5V, 0-10V)등을 사용자가 직접 설정 및 변경이 가능 합니다

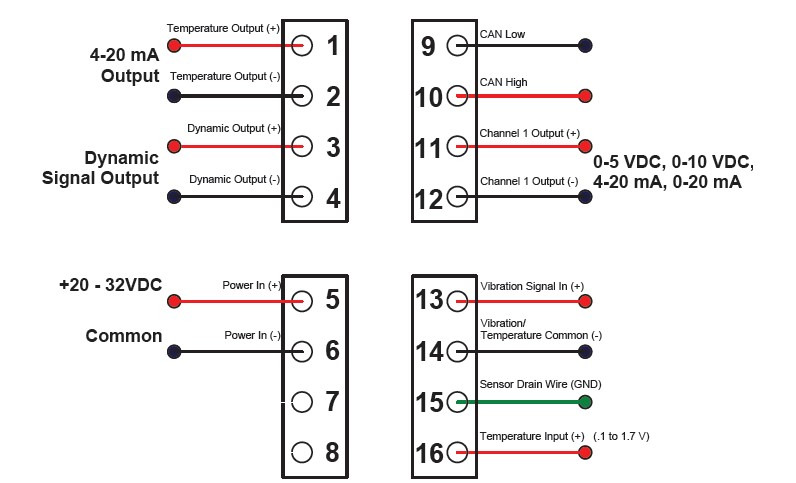

아래 그림은 신호 출력 연결 단자에 대한 설명 그림 입니다

신호 출력 단자

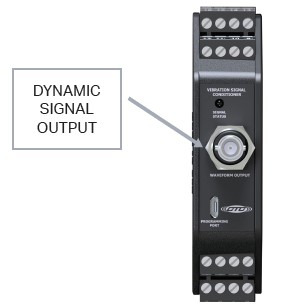

전면 패널에서 진동 주파수 분석에 필요한 다이나믹 신호(Dynamic Signal)출력 단자가 있어서 휴대용 분석장비를 연결하여 진동 주파수 분석이 가능 합니다

다이나믹 신호 출력
