방폭 진동센서의 인증 및 지역 구분

방폭 인증 이란

산업안전보건법에 의해 가스, 분진 등 위험물에 의한 폭발 가능성이 있는 지역 등에서 이용하는

전자기계 및 기구의 방폭 성능을 인정하는 제도 이를 “방폭 전기기기 인증“ 제도라고 합니다

방폭 지역 구분

국제 방폭 전기기기 인증(IECEx 인증)은 1997년 국제 전기 기술 위원회에서 제정한 국제적인 상호 인증제도로서 방폭 전기기기가 국제 규격(IEC)의 요구사항에 적합한지 확인하고, 검사하는 제도입니다

국제 방폭 전기기기 인증 제도는 하나의 기준, 하나의 시험, 하나의 인증서, 하나의 마크를 표방합니다

즉 회원국 간에 인증 결과를 상호 인정하기 때문에 국가 간 중복 인증을 할 필요가 없습니다만

국내에서는 이와 별도로 한국산업안전보건공단, 한국산업기술시험원, 한국가스안전공사 등에서

KCs 방폭 인증을 시행하고 있습니다

IECEx & KCs

방폭 인증의 표준은 현재 세계적으로 여러 가지가 사용되고 있습니다.

각 나라별로 지역특성이나 산업환경에 맞게 표준을 제정하고 자국 현장내 적용을 의무화하고 있습니다.

예를 들어 우리나라에는 KCS인증이 표준이고 중국의 경우에는 CNEX, 인도의 경우에는 PESO 인증 등등이 있습니다.

하지만 이러한 국가별 표준 중에는 양대산맥이라 할 수 있는 IEC(International Electrical Code)와 NEC(National Electrical Code)가 있습니다.

IEC는 유럽에서 사용되는 ATEX 인증과 IEC Ex 규격에 기반을 둔 대부분 지역의 국가인증들이 통칭하여 IEC코드라 부르고,

중남미 지역을 포함한 미국 UL과 캐나다의 CSA는 통칭하여 NEC 코드라고 합니다. ​

대부분의 미국 주(State)들과 중미지역 국가들에서 이 NEC 코드를 표준으로 삼고 있습니다.

​

나라별 방폭 인증

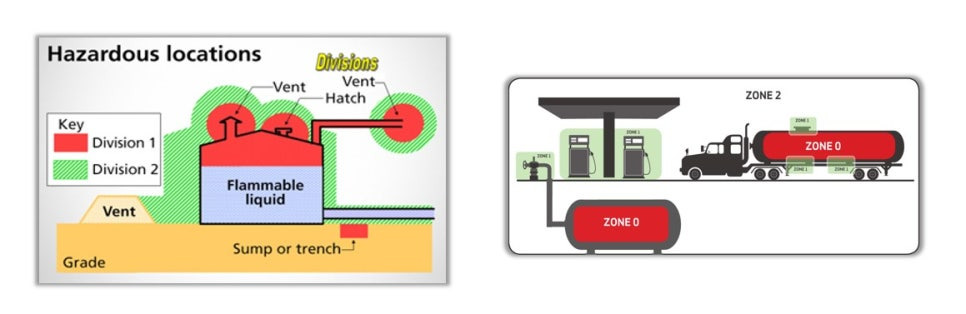

Division 과 Zone의 분류				​
지역 구분	NEC & CEC	ATEX & IEC	정의	참 고 사 항
지속적인 위험 지역	Division 1	ZONE 0 / ZONE 20 Cat1	폭발성 대기가 지속적으로 존재하는 장소	- 배리어(Barrier) 필요 - 어떠한 케이블/커넥터도 사용될 수 있음 - 모든 것은 반드시 접지가 되어야 함
간헐적인 위험 지역	Division 1	ZONE 1 / ZONE 21 Cat2	정상적인 운영상황에서 폭발성 대기가 발생할 수 있는 장소
비정상적인 상태의 위험 지역	Division 2	ZONE 2 / ZONE 22 Cat3	정상적인 운영상황에서 폭발성 대기가 발생할 수 있을 것 같지 않지만 짧은 시간 동안 발생 할 가능성이 있는 장소	- 배리어(Barrier) 불필요 - 반드시 CB190, CB191, 또는 CB192 케이블을 사용해야 함 - 반드시 D2Q, D3Q, J4Q, 또는 J2Q 커넥터를 사용해야 함
​	Division은 북미에서 위험 물질이 얼마나 존재하는지를 설명하기 위해 사용됨	ZONE은 유럽에서 위험 물질이 얼마나 존재하는지를 설명하기 위해 사용됨	​	​

Class 분류에 따른 차이

주로 북아메리카에서 사용/ 위험 물질의 상태를 설명하는데 사용 됩니다

Class 분류에 따른 차이

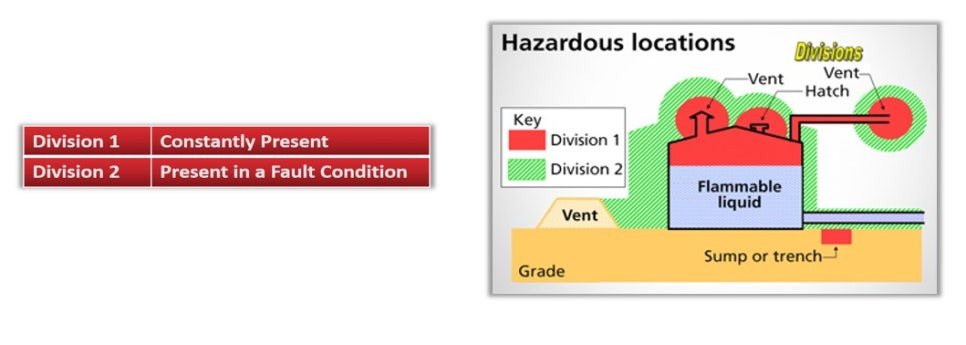

Division 분류에 따른 차이

북아메리카 지역에서 위험 물질이 얼마나 존재하는지를 설명하기 위해 사용됩니다

Division 분류에 따른 차이

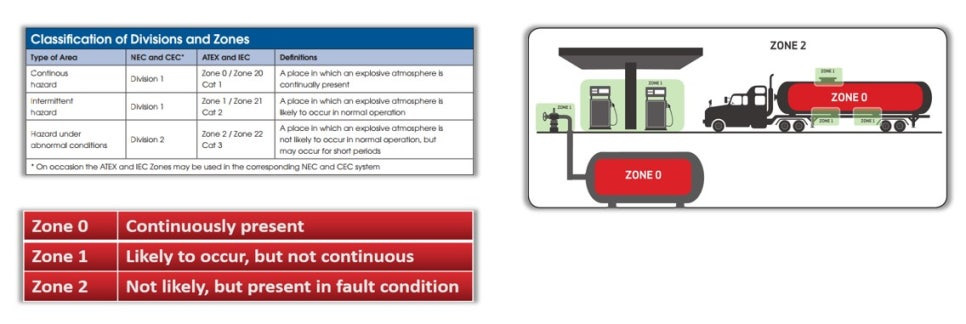

Zone 분류에 따른 차이

Division의 유럽/국제 버전 입니다

Zone 분류에 따른 차이

​

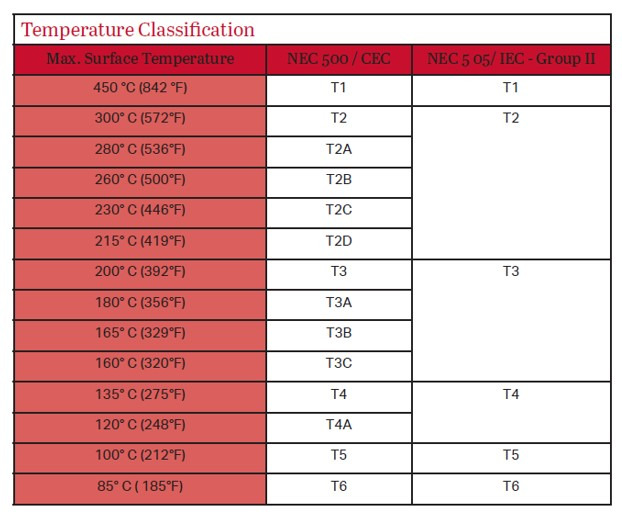

온도 등급은 방폭 전기 기기의(주로 발열에 따른)허용 가능한 최대 표면 온도를 등급으로 표시한 것입니다

숫자가 높을 수록 높은 등급이며 T6등급이면 최상위 등급입니다

온도 분류에 따른 차이

​

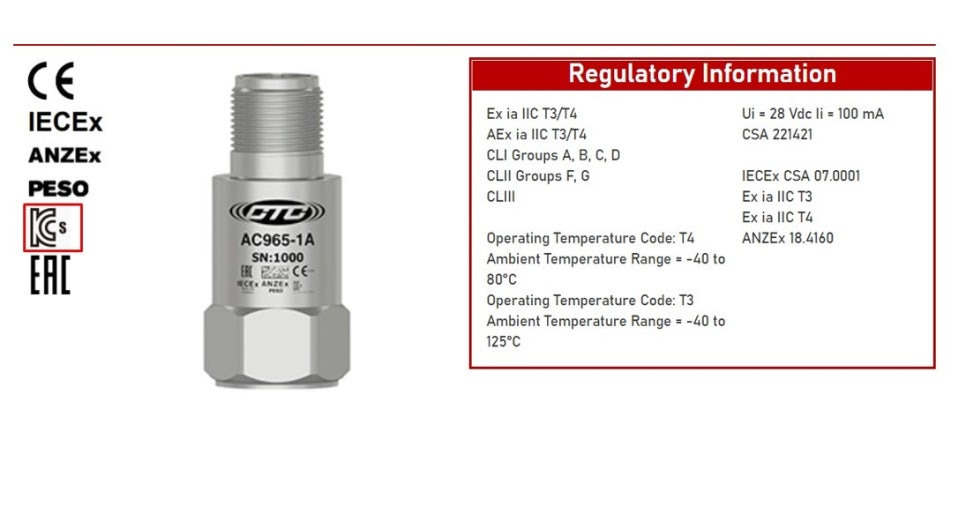

KCs 방폭 인증 진동센서

​
