진동센서, 비접촉 변위센서 Proximity Probe 비교 자료

​

​

비접촉식 변위센서(Proximity Probe)는 회전기계의 축이 회전하면서 발생하는 가진력에 의해 진동이 발생하는데

이때 축 중심선의 평균적인 위치 및 축 방향의 진동 측정을 가능하게 하는 센서 입니다

속도 및 가속도 센서와 함께 사용할 경우 회전체의 절대 및 상대진동을 동시에 측정 및 분석 할 수 있습니다

이러한 변위센서, 즉 Proximity Probe를 제조하는 회사는 Bently Nevada(GE), CSI(Emerson), SKF 등등이 있습니다

여기서는 CTC사의 PRO 그룹에서 판매되는 비접촉 변위센서(Proximity Probe)중에

Bently Nevada(GE) Proximitor의 제품과 양립될 수 있는 변위센서의 특징 및 사양에 대해 알아보겠습니다​

Proximity Probe Tip에 따라 측정 범위가 다릅니다

---

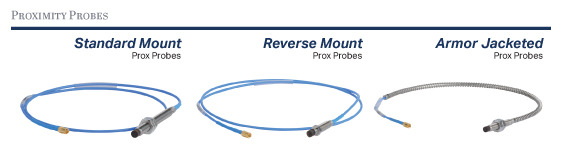

Proximity Probes

아래는 Bently Nevada Proximity Probe(Proximitor)와 대체될 수 있는 PRO사의 Proximity Probe의 비교 테이블 입니다​

특징 사양	Bently Compatible Probes	Bently Nevada Probes
보증 기한	Lifetime warranty on materials and workmanship	3년 제한 보증
프로브 케이스 재질	AISI 316L SST	AISI 304 SST
프로브 팁 IP 등급	IP 68	-
프로브 팁 압력 등급	100psi(Viton O-ring 씰)	-
Reverse Mount FFv Probe 옵션	¼-24 thread, M8x1 thread, ⅜-24 thread, M10x1 thread	⅜-24 thread, M10x1 thread
동작 가능 온도 범위	-51 °C to 177 °C / -60 °F to 350 °F
Linear Range 5mm(FFv)	0.25mm - 1.78mm (1.5mm)
Linear Range 8mm	0.25mm - 2.3mm (2mm)
Linear Range 11mm	0.5mm - 4.5mm (5mm)
5mm 프로브 Gap 측정 범위	1mm
8mm 프로브 Gap 측정 점위	1.27mm
11mm 프로브 Gap 측정 점위	2.54mm

---

Drivers

Bently Nevada Proximity Probe(Proximitor)와 대체될 수 있는 PRO사의 Driver 의 비교 테이블 입니다​

특징 사양	Bently Compatible Drivers	Bently Nevada Drivers
보증 기한	Lifetime warranty on materials and workmanship	3년 제한 보증
드라이버 출력	BNC & 터미널 블럭	터미널 블럭
드라이버 출력 연결	4 Position, Screw clamp, 플러그 터미널 블럭	Spring cage 연결
4-20mA Gap 드라이버	FFv, 8 mm, 11 mm, 25 mm	없음
4-20mA Radial & Axial 드라이버	FFv, 8 mm, 11 mm, 25 mm	프로브만 가능
4-20mA Speed 드라이버	FFv, 8 mm, 11 mm	없음
드라이버 마운팅	알루미늄 마운팅	플라스틱 마운팅
측정 가능한 스틸 재질	4140, 17-4, 420, 360, 7075	4140
동작 가능 온도 범위	-51 °C to 177 °C / -60 °F to 350 °F
주파수 응답(5mm)	0 - 10 kHz: +0, -3 dB(300미터)
주파수 응답(8mm)	0 - 10 kHz: +0, -3 dB(300미터)
주파수 응답(11mm)	0 - 8 kHz: +0, -3 dB(300미터)

---

변위센서 연장 케이블(Extension Cable)

변위센서 케이블 커넥터 보호 옵션(Connector Protector)

변위센서 마운팅 블럭(Mounting Block)

변위센서 드라이버 설치용 박스(Enclosure)

​
