4-20mA 출력 진동센서와 인디게이터 & 타워램프

4-20mA 출력 진동센서와 인디게이터 & 타워램프(경광등)

4-20mA 출력 진동센서(속도 또는 가속도)를 진동 수치를 표시해 줄 수 있는 진동 모니터 또는 인디게이터(화면 표시기)에 연결하여 진동 모니터링을 할때 같이 사용하면 좋은 타워 램프(경광등)을 연결하여 시연을 해보겠습니다.

특히 타워램프(경광등)은 진동 수치가 정상일때의 상태(녹색)와 위험일때의 상태(적색)에 대한 수치를 인디게이터에서 미리 설정하여 릴레이 점접 출력을 이용하여 램프의 색으로 표시해 줄 수 있기 때문에 진동 수준을 확인하는데 있어서 매우 직관적 입니다.

​

아래와 같이 4-20mA 출력 진동센서와 케이블, 마그네틱 베이스와 진동 수치 값을 표시해줄 수 있는 인디게이터와 타워램프(경광등) 그리고 진동을 발생시켜 줄 모터를 아래와 같이 준비 하였습니다.

4-20mA 출력 진동센서와 인디게이터 & 타워램프 & 모터

4-20mA 출력 진동센서와 마그네틱 베이스 입니다.

속도에 비례하는 4-20mA 출력 진동센서(모델명: LP202-1R2-1E)와 마그네틱 베이스

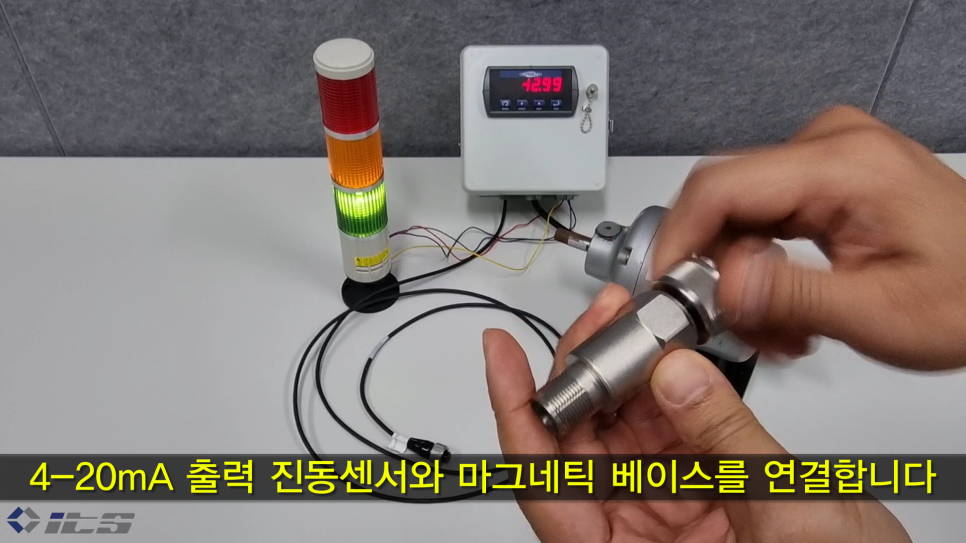

진동센서에 마그네틱 베이스를 연결합니다.

진동센서와 마그네틱 베이스의 연결

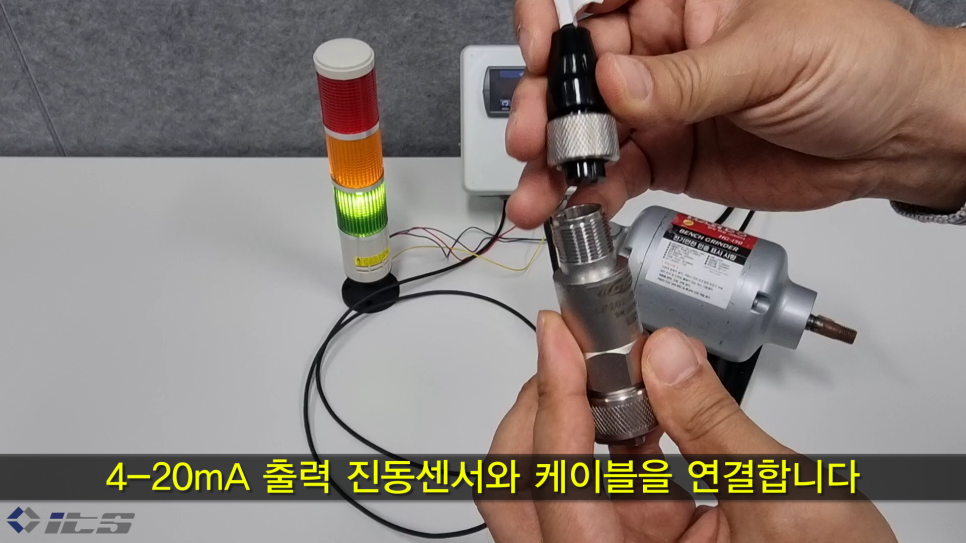

그리고 진동 신호를 전송해 줄 커넥터 케이블을 연결합니다.

진동센서와 케이블의 연결

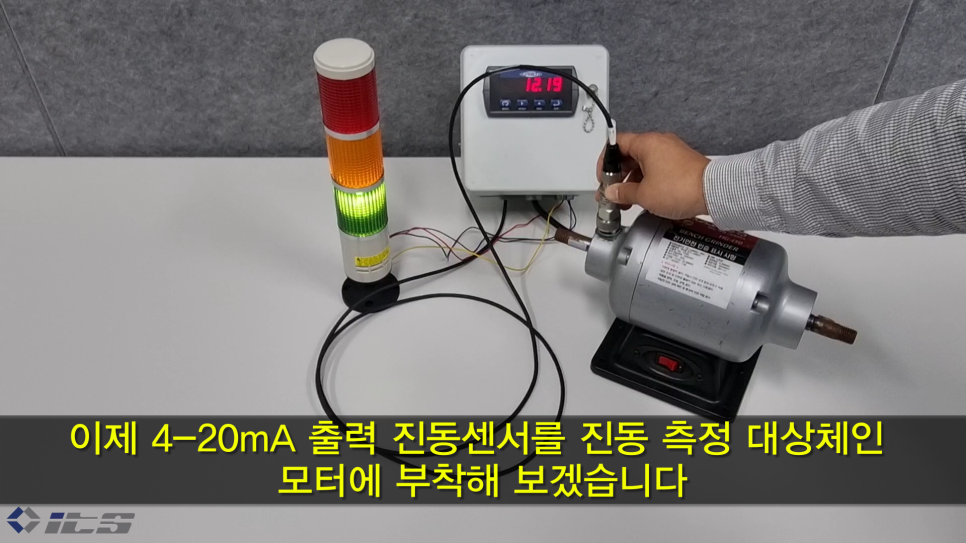

케이블이 연결된 진동센서를 측정 대상체인 모터에 부착해 보겠습니다.

모터에 진동센서를 부착합니다

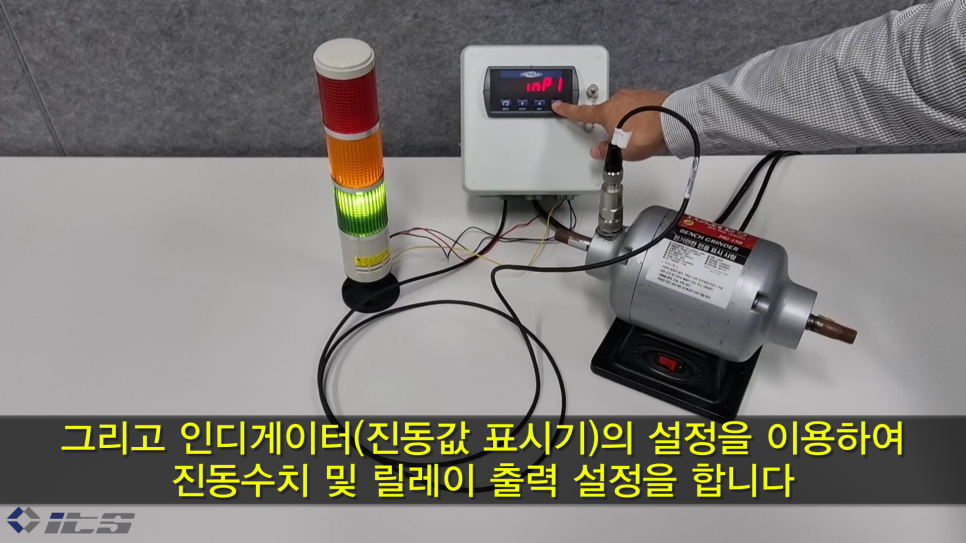

진동 수치값을 표시해줄 인디게이터에서 원하는 원하는 진동 수치에 이르렀을 때 릴레이(접점)출력을 발생시켜 줄 수 있도록 설정 합니다.

진동수치 및 릴레이(접점)출력 설정

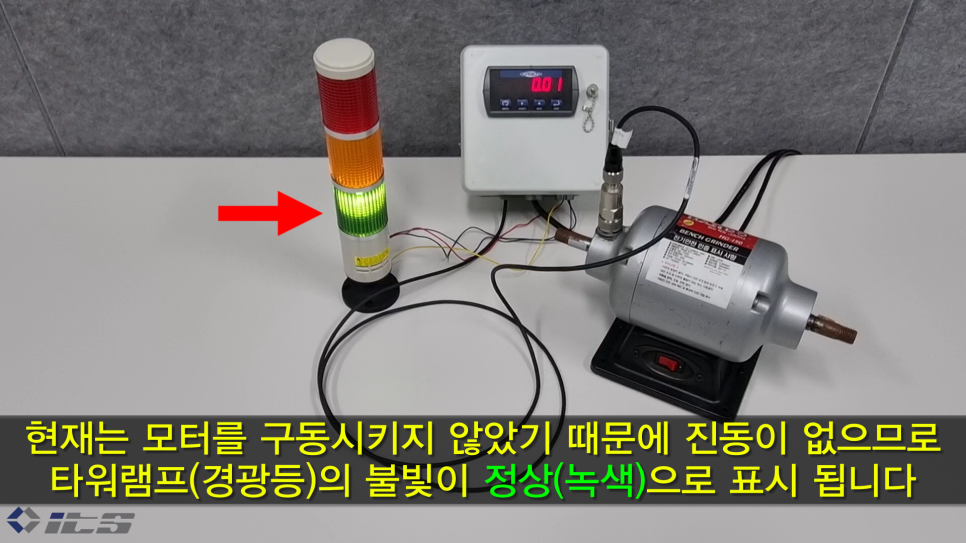

진동 모터를 구동시키기 전에는 진동이 없는 상태이므로 타워램프(경광등)의 불빛이 녹색(정상)으로 표시 됩니다.

진동 인디게이터와 타워램프(경광등)

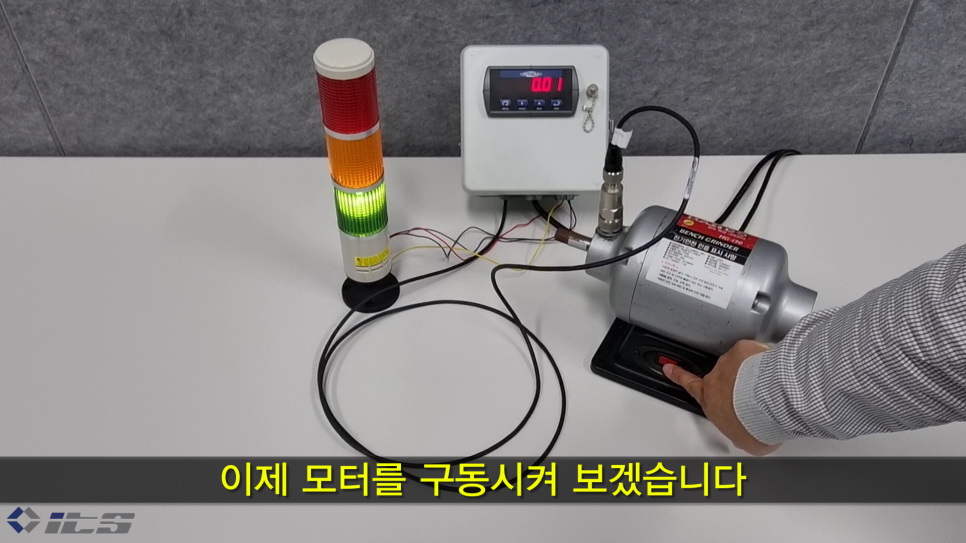

이제 모터를 구동시켜 보겠습니다.

모터를 구동시켜서 진동을 발생시킵니다

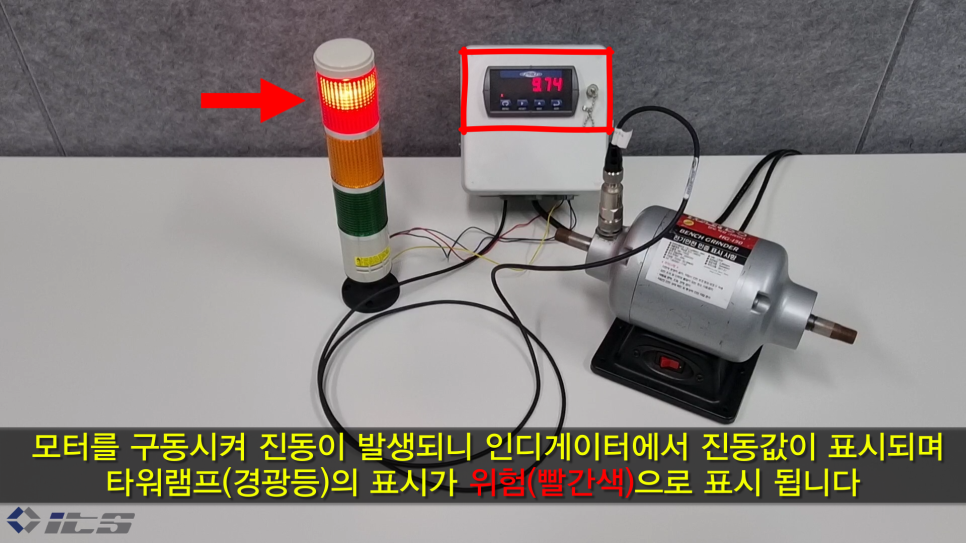

인디게이터에서 설정한 진동 값에 이르면 릴레이가 작동되며 타워램프(경광등)의 불빛이 진동 수치가 위험하다는 표시로 적색으로 표시 됩니다. 물론 인디게이터에는 진동 수치가 같이 표시 됩니다.

타워램프가 위험(빨간색)으로 표시됨

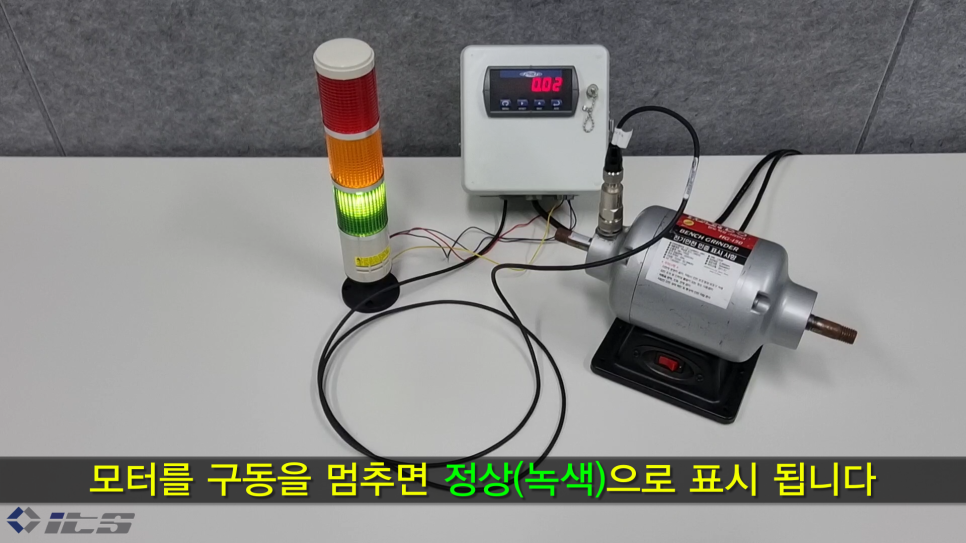

모터의 구동을 멈추니 진동 값이 내려가고 타워램프(경광등)의 불빛이 다시 정상상태임을 알려주는 녹색으로 변경 됩니다.

타워램프가 정상(녹색)으로 표시됨

좀 더 자세한 내용을 확인하고 싶으시면 아래 동영상을 참고하시기 바랍니다.
