연구 & 개발용 진동 가속도센서 종류별

연구 & 개발용 진동 가속도센서

주로 연구와 개발용, Test & Measurement용으로 사용되는 가속도센서입니다.

크게 아래와 같이 Side 커넥터 타입 모델인 TEA110모델과 Top 커넥터 방식 모델인 TEB110이 있습니다.

핵심 사양인 감도(Sensitivity) 100mV/g, 측정 주파수 범위 0.5Hz~30KHz,

측정범위(Dynamic Range) +/-50g(Peak)이며 두 모델 모두 사양은 동일 합니다.

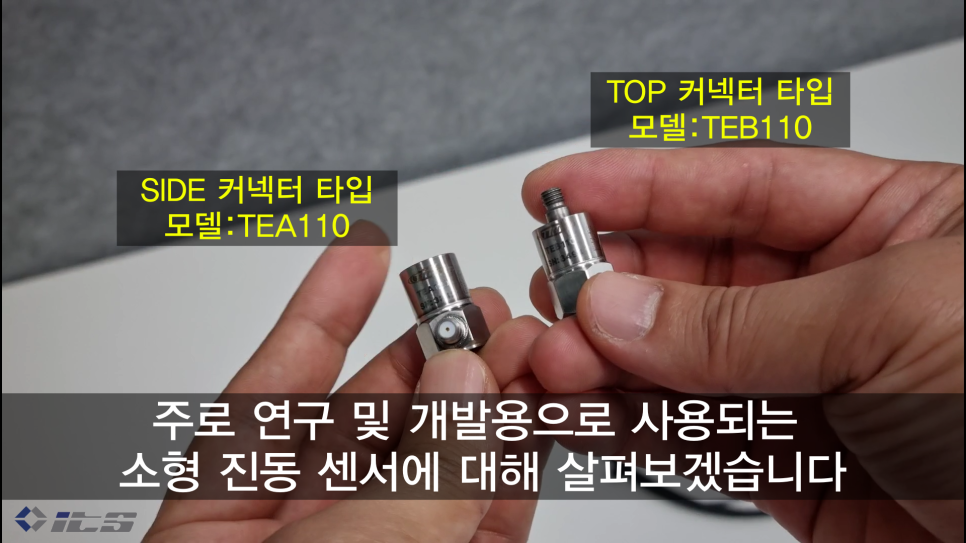

TEA110(Side 커넥터) & TEB110(Top 커넥터)

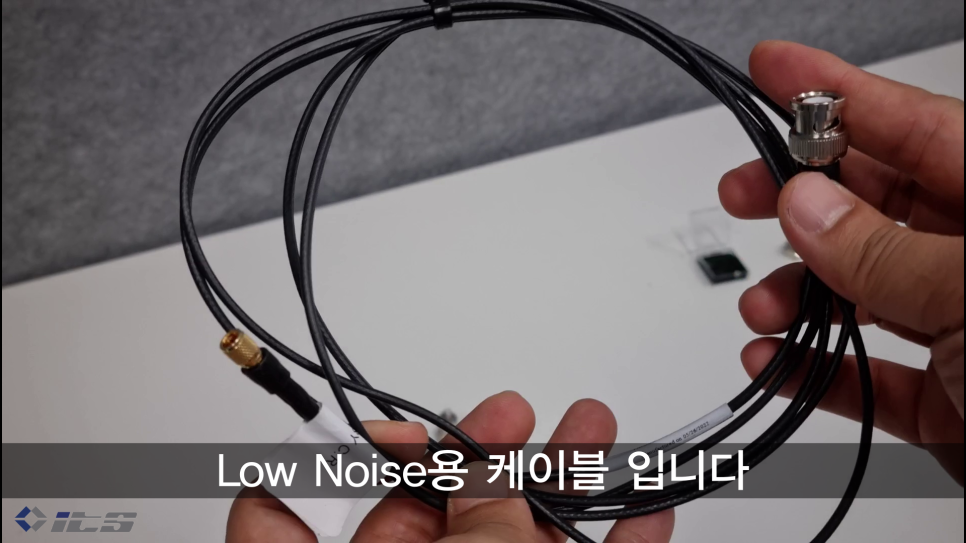

Low Noise용 케이블 입니다

Low Noise용 케이블

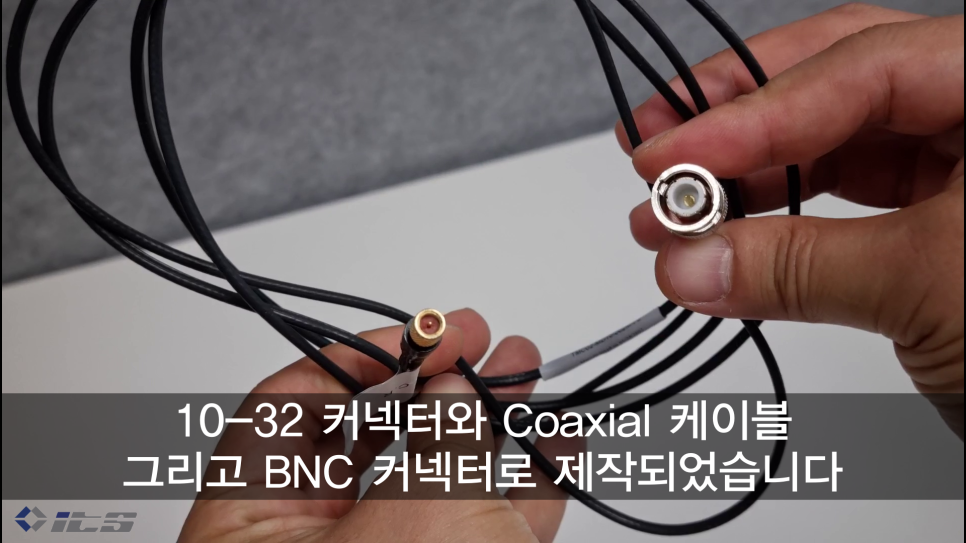

Low Noise 케이블은 10-32 커넥터와 BNC커넥터로 제작됩니다.

10-32 to BNC 커넥터

두 모델에 케이블을 연결해 보겠습니다.

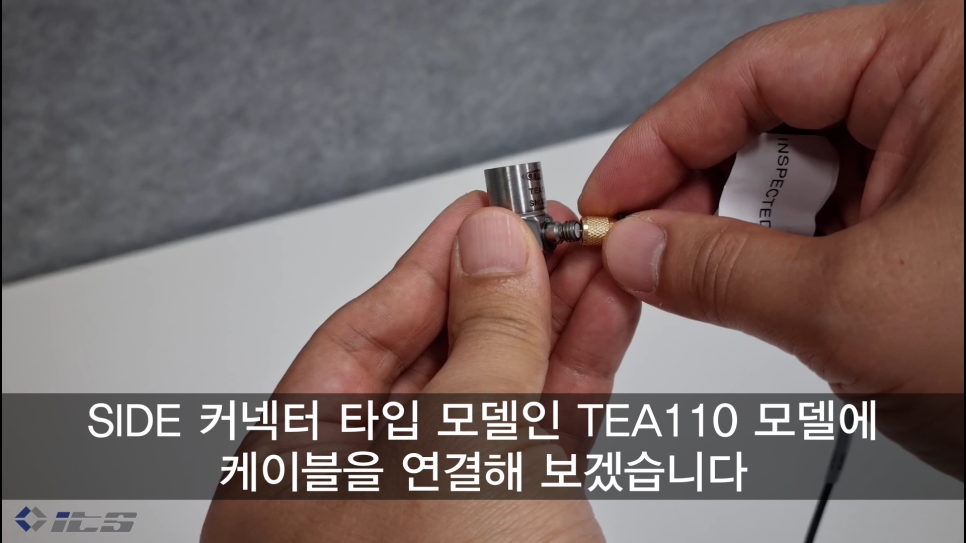

Side 커넥터 타입 진동센서에 연결

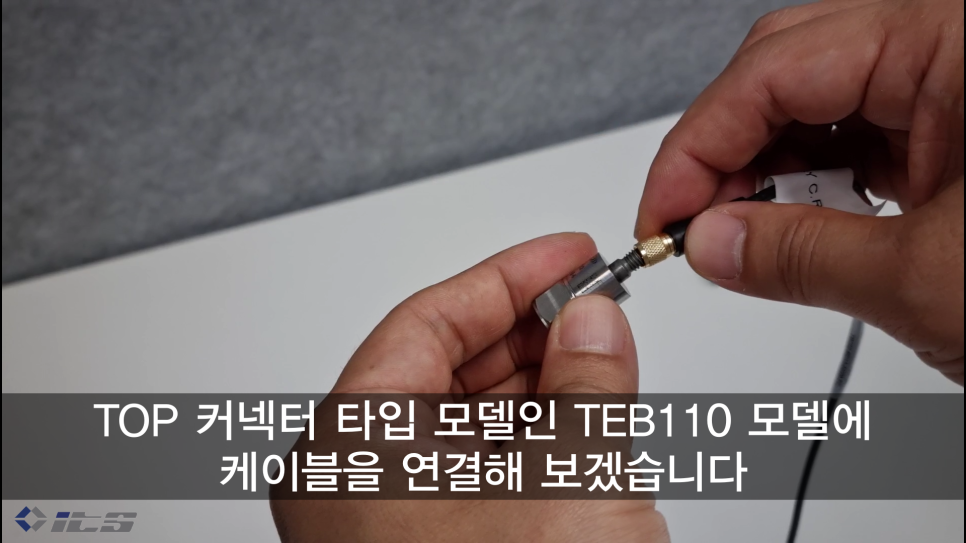

Top 커넥터 타입 진동센서에 연결

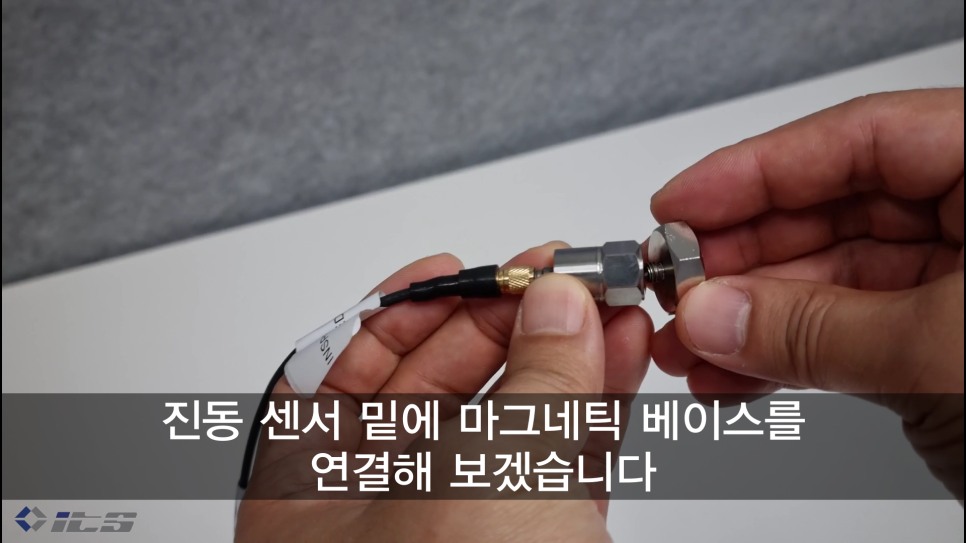

마그네틱 베이스 또한 연결하여 사용 가능합니다.

마그네틱 베이스의 연결

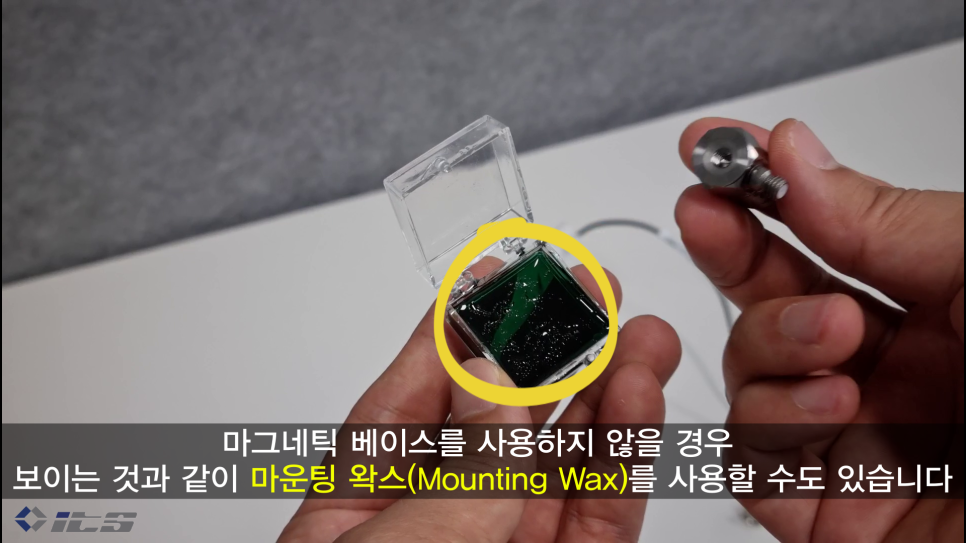

연구 개발용 가속도센서는 마운팅 시 마운팅 왁스 또는 페트로 왁스라고 불리우는 물질을 발라서 진동 대상체에 붙여서 측정하기도 합니다.

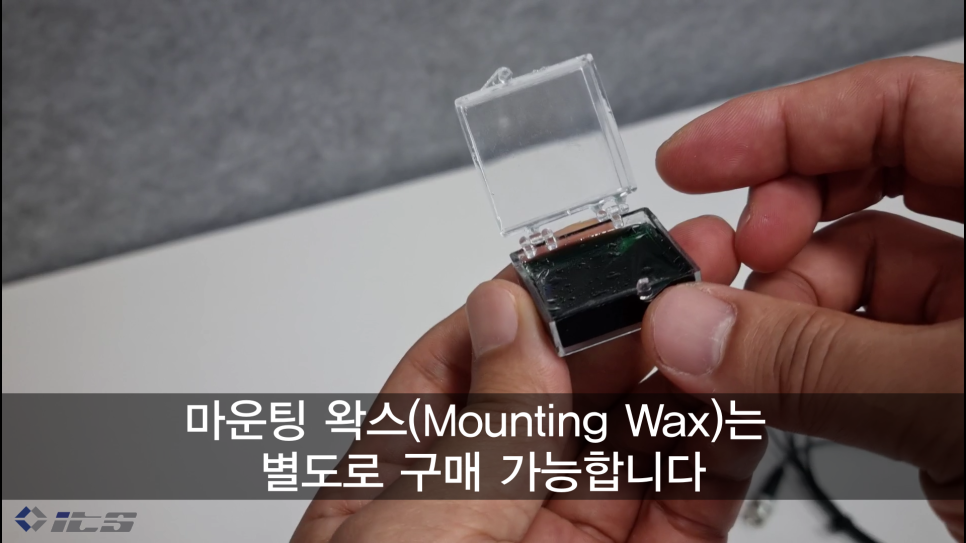

진동센서 마운팅을 위해 필요한 마운팅 왁스(Mouting Wax)

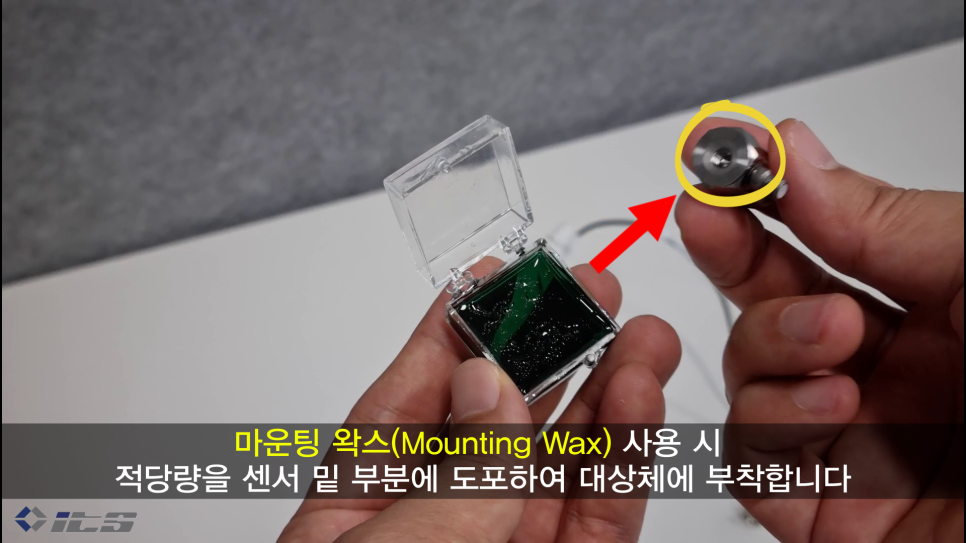

마운팅용 왁스를 센서의 밑 부분에 적당히 도포한 뒤 대상체에 붙일 수 있습니다.

마운팅 왁스(Mouting Wax) 사용법

마운팅 왁스(Mouting Wax)
