다양한 출력(전류,전압,디지털)의 소음 모니터링용 마이크로폰, 소음센서

4-20mA(전류), 1-5VDC, 2-10VDC,(전압) RS485(디지털)등 다양한 종류의 신호 출력이 가능한 소음 모니터링용 마이크로폰

산업용 공정신호인 4-20mA 출력이나 전압 출력, 또는 프로그래밍에 추천되는 디지털 출력 신호인 RS-485 신호 등 다양한 종류의 출력 신호를 제공하는 정밀급 측정용 IEPE/ICP 타입 마이크로폰을 사용한 소음 모니터링용 마이크로폰 입니다.

모델별 자세한 사양은 아래와 같으며 A-Weighting 필터, C-Weighting 필터, Z-Weighting 필터 등의 청감 보정 필터가 적용되어 있습니다. Time-Weighting 또는 Fast, Slow로 적용 가능 합니다.

측정 수치 값은 dBA, 등가 소음도(Leq)도 측정되며 디지털 출력 신호인 RS-485신호로 변환되어 출력 되며 프로토콜도 같이 제공 됩니다.

제품 구성에 대해서 살펴 보겠습니다.

우선 제품에는 기본으로 윈드스크린(방풍망, 일정 수준 이상의 풍속이 있을때 사용합니다)이 포함되어 있으며

소음 모니터링용 마이크로폰과 윈드스크린(방풍망)

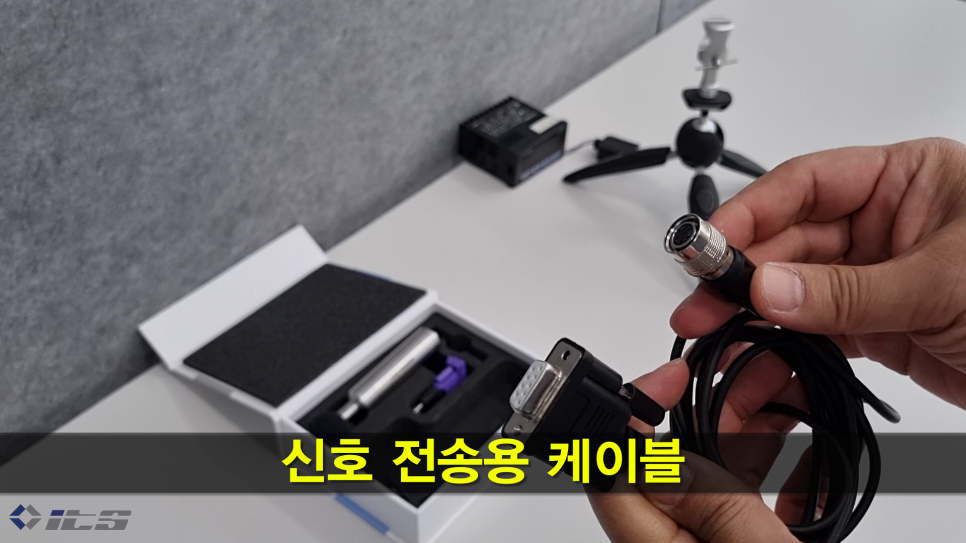

신호를 전송해 주는 케이블(2미터는 기본 제공 또는 원하는 길이에 따라서 제작 가능 합니다.)

신호 전송용 케이블

측정 값, 예를 들어 소음 레벨 값 dBA나 등가 소음도(Leq)등을 기본적으로 제공되는 PC 소프트웨어에서 확인 가능 합니다.

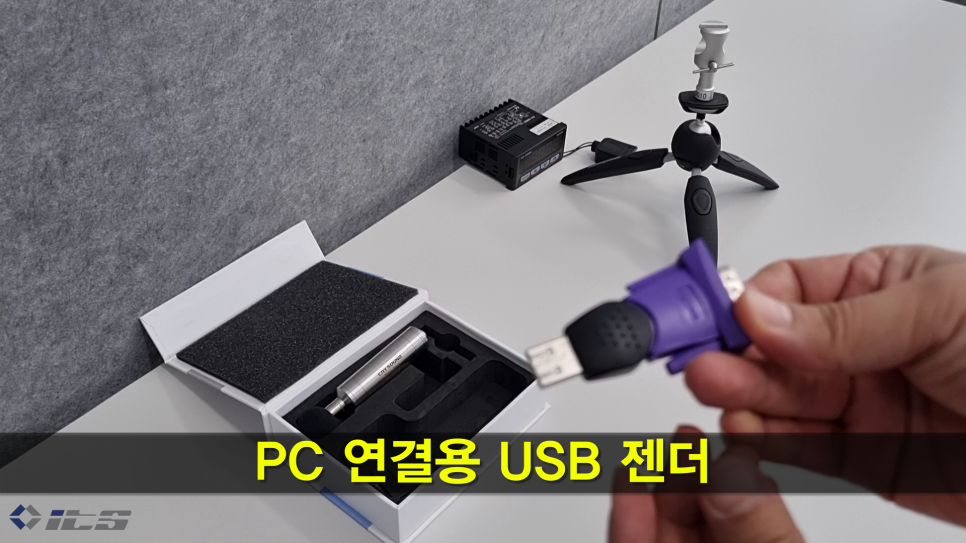

PC 연결용 USB 젠더

기본으로 제공되는 PC 소프트웨어는 아래 블로그에서 확인하시면 도움이 되실겁니다.



https://blog.naver.com/its-21/222866322889

소음모니터링용 마이크로폰(소음센서)와 PC 소프트웨어

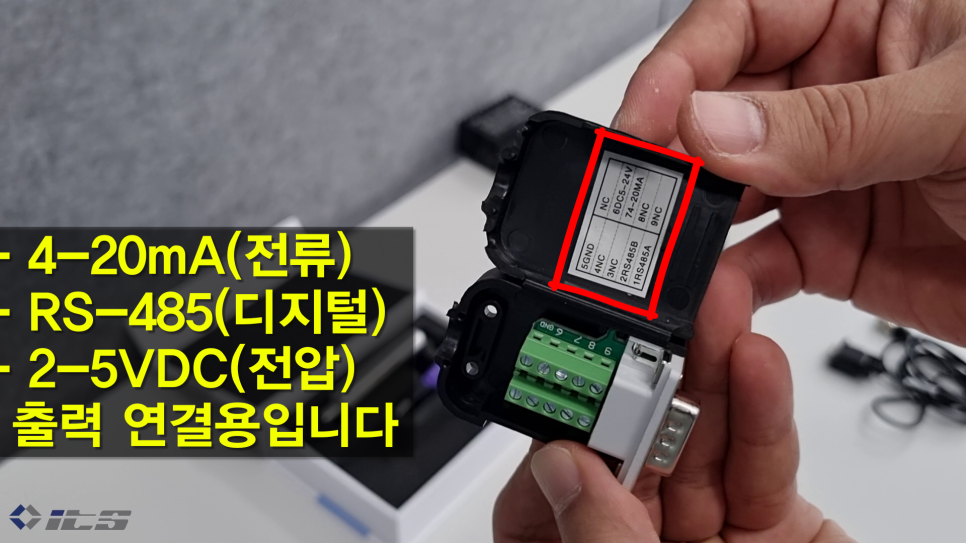

아래 사진에 보이는 터미널 블럭은 다양한 출력 신호

예를 들어 전류는 4-20mA, 전압은 1-5VDC 또는 2-10VDC로, 마지막으로 디지털 신호인 RS485 출력으로 연결할 때 사용 됩니다.

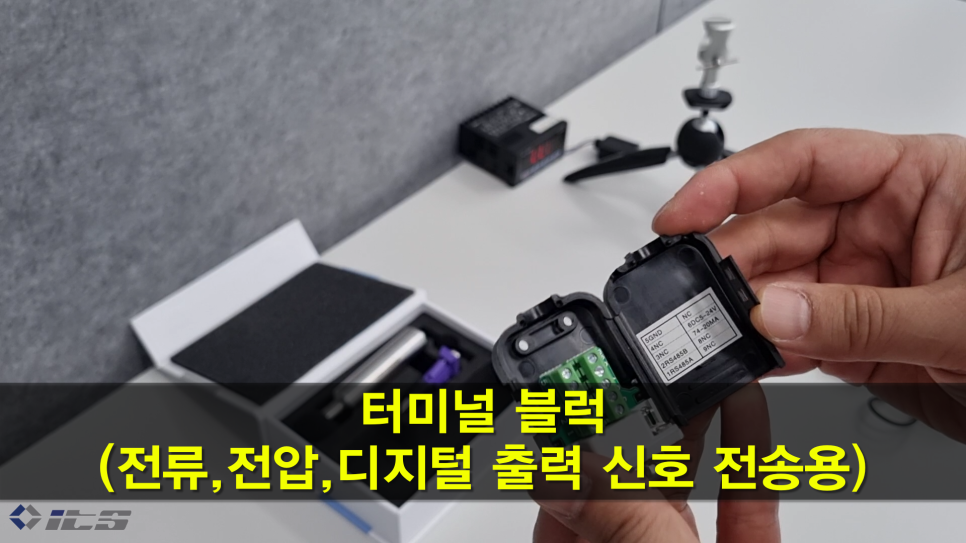

전류, 전압, 디저털 출력용 터미널 블럭

터미널 블럭에 아래와 같이 결선에 대한 정보가 입력 되어 있습니다.

터미널 블럭 결선 단자 정보

마이크로폰을 아래와 같이 홀더에 장착하여 일반 삼각대에 연결 또한 가능 합니다.

마이크로폰용 1인치 홀더

만약 옥외(야외)에서 사용 시에는 별도의 옥외용 프로텍터를 연결하여 사용 가능하니

아래 블로그 내용을 참고 하시기 바랍니다.



https://blog.naver.com/its-21/222866337119

소음모니터링용 소음센서 & 옥외(야외)에서의 사용방법

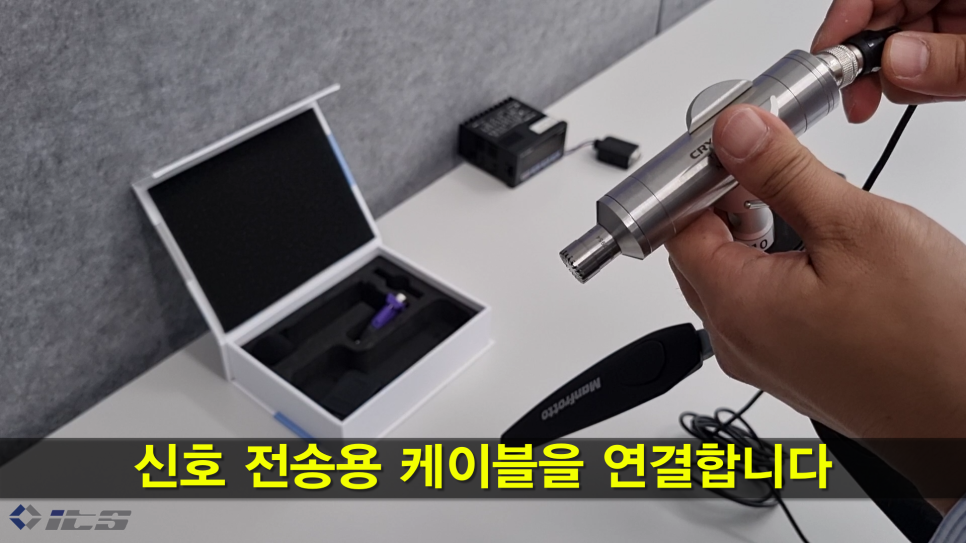

아래와 같이 케이블을 연결하고

케이블 연결

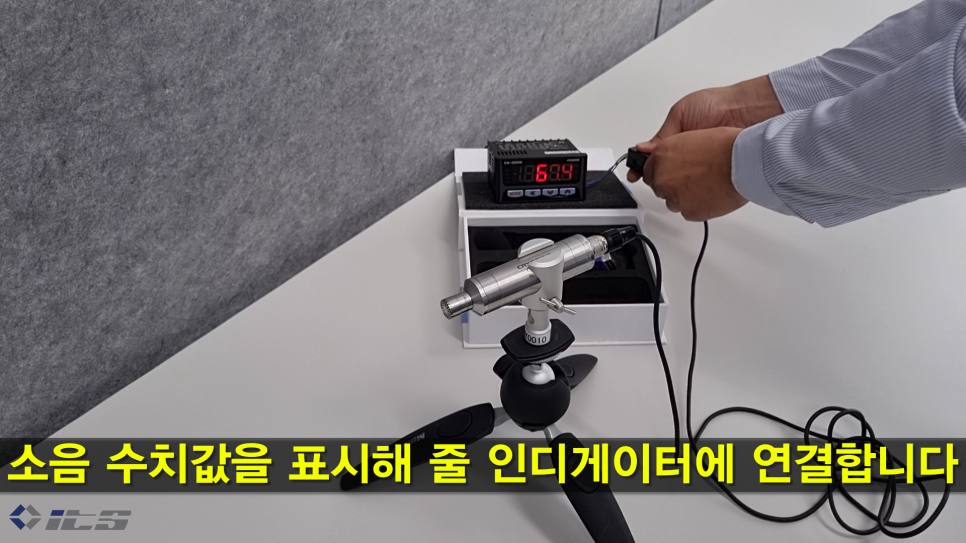

측정된 소음 값을 확인하기 위해서 간단하게 인디게이터에 연결해 보겠습니다.

마이크로폰과 인디게이터(화면 표시기)의 연결

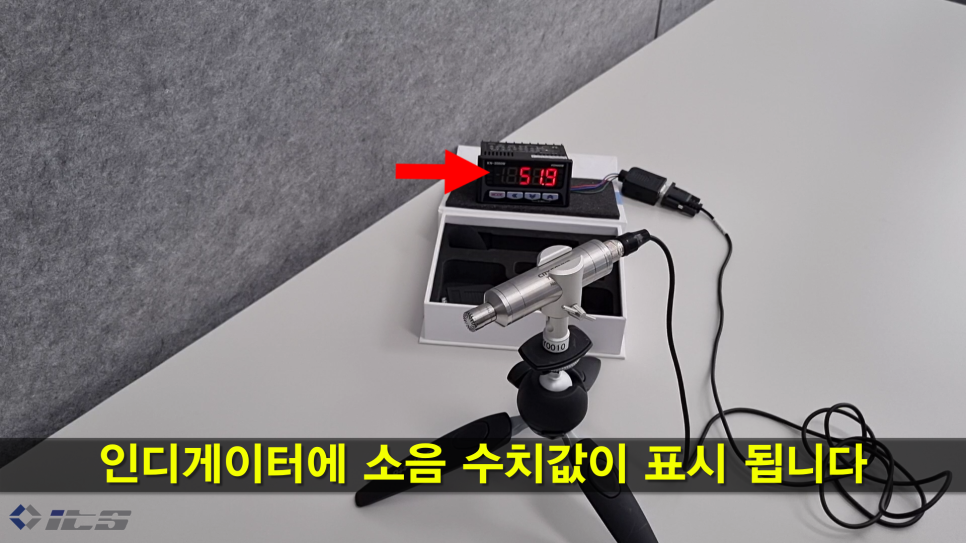

케이블을 인디게이터에 연결하니 아래와 같이 소음 수치(dBA)가 표시 됩니다.

소음 수치값(dBA)표시

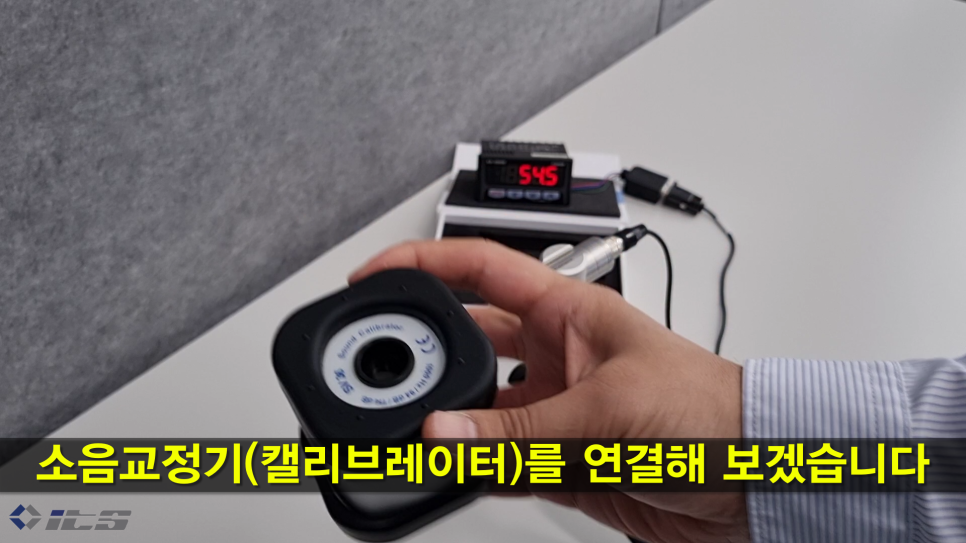

테스트 삼아서 소음 교정기(캘리브레이터)를 연결해 보았습니다.

소음교정기(캘리브레이터)와 마이크로폰의 연결

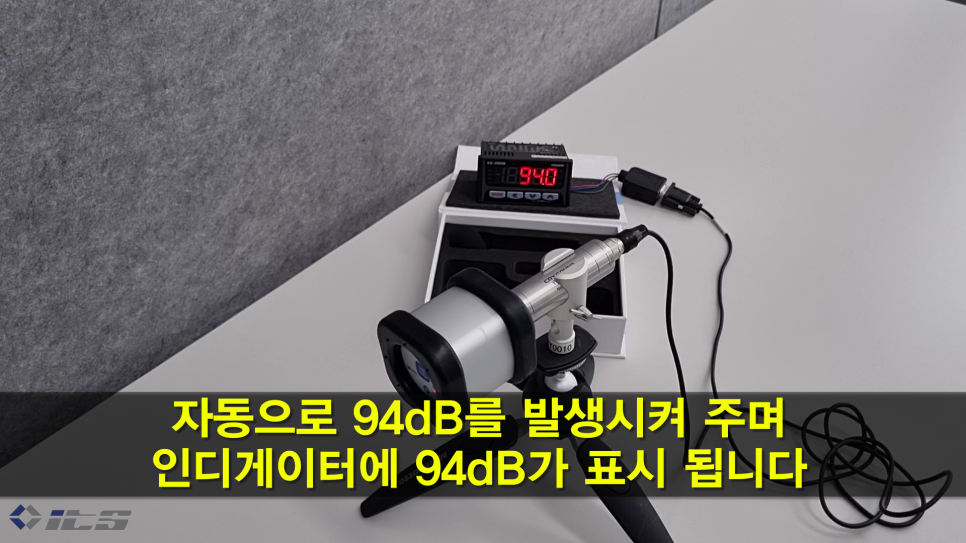

이 소음 교정기(캘리브레이터)는 마이크로폰이 연결되면 자동으로 94dB 음을 발생시켜주는 아주 편리한 교정기 입니다.

연결하니 바로 94dB가 측정되어 인디게이터에 표시 됩니다.

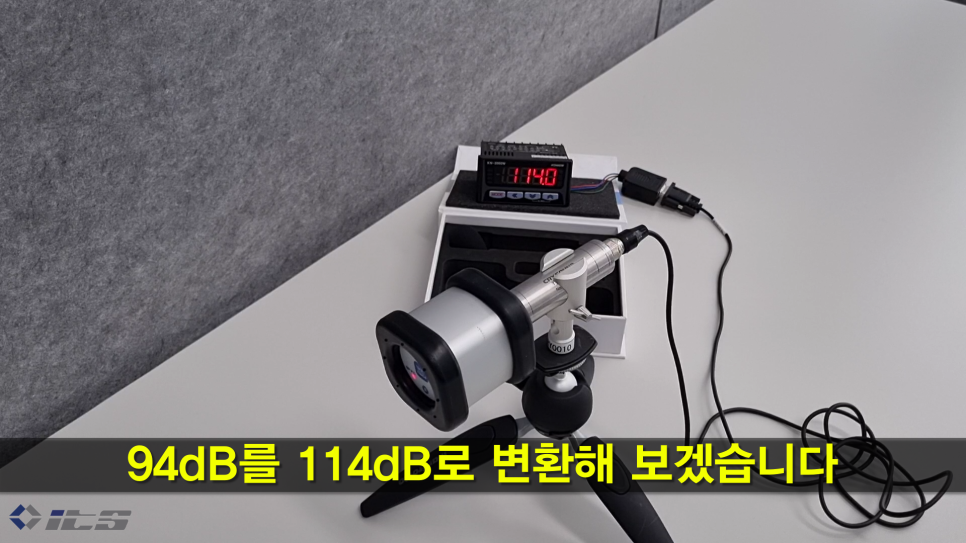

94dB를 114dB로 변환

소음 캘리브레이터에서 교정 값을 94dB에서 114dB로 변경해 보니 이 또한 정확하게 인디게이터에 표시 됩니다.

소음수치값(114dB)표시

제품 구성 및 연결 방법에 대해 좀 더 자세하게 알고 싶으시면 아래 영상을 참고하시기 바랍니다.



https://blog.naver.com/its-21/222866390982
