Test & Measurement 진동 가속도센서

Test & Measurement 용 가속도센서

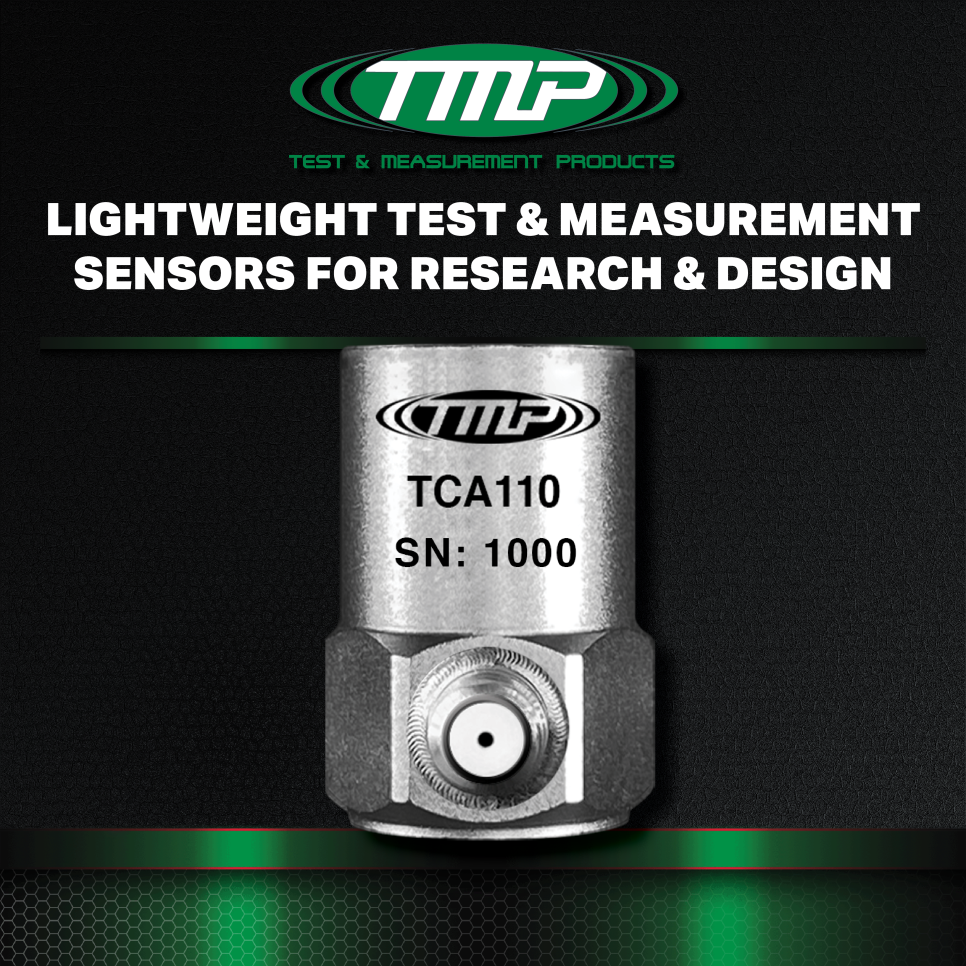

연구 및 개발용(Test & Measurement)용으로 가장 많이 사용되는 CTC사의 진동 가속도센서에 대한 사양 및 관련 악세사리들 입니다. 이런 종류의 연구 개발용 진동 가속도센서는 초소형 크기 및 커넥터로 제작되어 진동 측정 대상체가 매우 작은 경우의 사용에 적합합니다.

핵심 사양	모델 & 사진
• 타입: IEPE(ICP) • 감도: 100mV/g • 측정 주파수 범위(±3 dB): 0 .5 Hz – 30 kHz • 다이나믹 레인지: ±50 g, peak • 전원: 18-30 VDC • 동작 온도 범위: -50 to 121 °C • 케이스 재질: 티타늄(Titanium) • 커넥터 방식: 10-32 • 무게: 10 g

핵심 사양	모델 & 사진
• 타입: IEPE(ICP) • 감도: 10mV/g • 측정 주파수 범위(±3 dB): 0 .5 Hz – 30 kHz • 다이나믹 레인지: ±500 g, peak • 전원: 18-30 VDC • 동작 온도 범위: -50 to 121 °C • 케이스 재질: 티타늄(Titanium) • 커넥터 방식: 10-32 • 무게: 10 g	​ ​

위의 진동센서들을 동영상으로 보시려면 아래 링크를 참고하시기 바랍니다.

연구 & 개발용 진동 가속도센서 종류별

주로 연구와 개발용, Test & Measurement용으로 사용되는 가속도센서입니다. 크게 아래와 같이 Side...

blog.naver.com

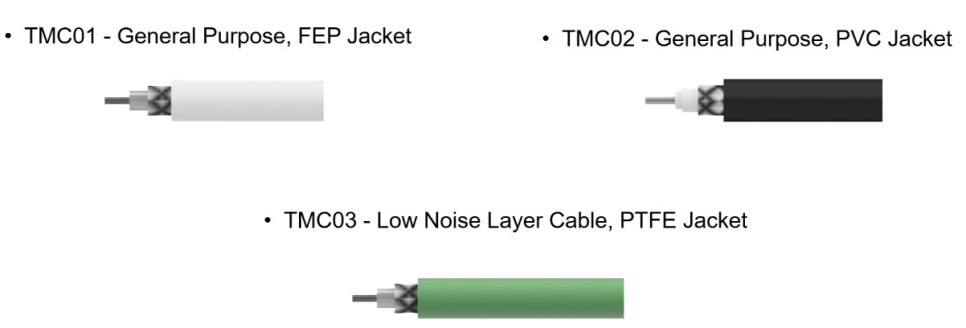

진동센서와 사용되는 케이블은 아래와 같이 여러가지 종류가 있습니다.

일반적인 용도로 사용되는 케이블의 재질은 FEP, PCB이며 Low Noise용은 맨 아래 초록색인 PTFE 케이블을 사용 합니다.

진동 센서용 케이블(Low Noise 케이블 포함)

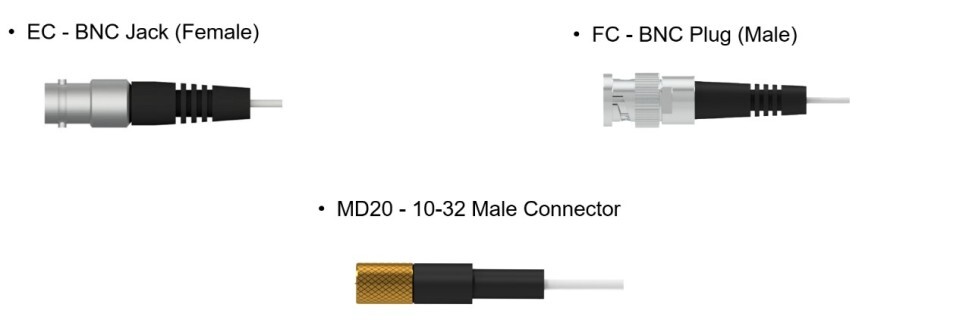

커넥터는 센서쪽은 10-32 Male 커넥터를 사용하고 장비 혹은 DAQ에 연결되는 커넥터는 BNC Plug(Male) 또는 BNC Jack(Female)을 사용 합니다.

진동센서용 커넥터

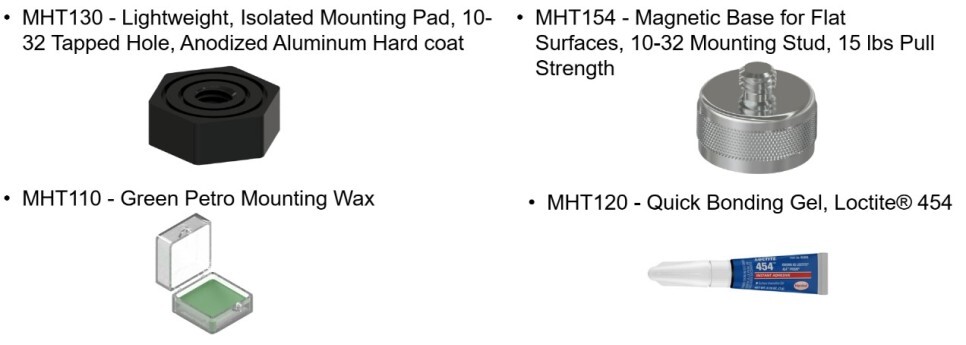

아래는 진동 센서를 측정 대상체에 부착(마운팅)하기 위해 필요한 제품들입니다.

MHT130: 절연 마운팅 패드(Isolated Mouting Pad), 이며 알루미늄 재질로 제작 되었습니다.

MHT154: 마그네틱 베이스, 자석으로서 진동센서에 연결하여 대상체에 부착하여 사용 합니다.

MHT110: 페트로 마운팅 왁스(Petro Mouting Wax): 왁스 종류의 하나로 순간 접착제 보단 접착력이 약하여 쉽게 붙였다 떼었다 할 수 있습니다.

MHT120: 록타이트(Loctite 454), 순간접착제와 비슷한 산업용 접착제로써 센서를 측정 대상체에 직접 마운팅 할때 사용합니다.

진동센서 마운팅을 위해 필요한 제품

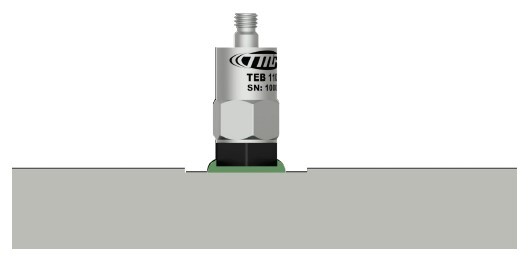

접착제를 이용한 진동 센서 마운팅 방법

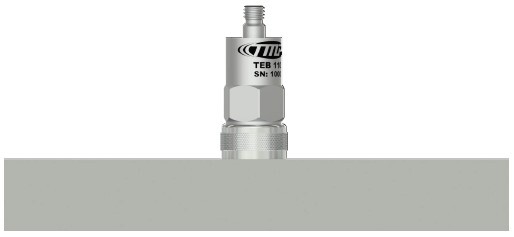

마그네틱 베이스를 이용한 진동 센서 마운팅 방법

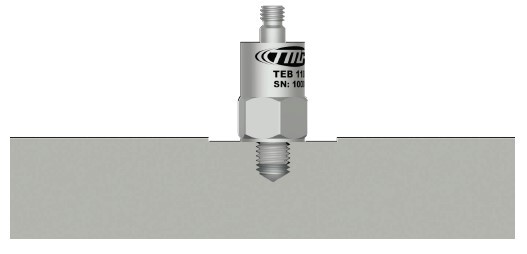

스터드를 이용한 진동 센서 마운팅 방법
