CTC사의 정밀 진동 및 연구용 가속도 센서 TMP 디비전의 진동 센서인 TEB110에 대한 사양 및 마운팅 방법에 대한 내용 입니다
Top 커넥터 방식이며 Side 커넥터 방식은 TEA110 모델 입니다

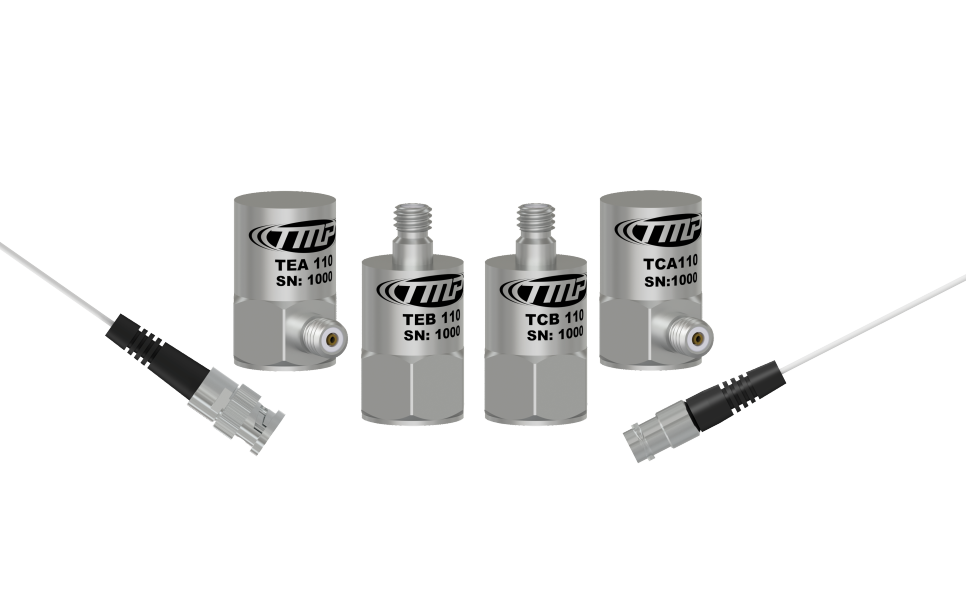

CTC사의 정밀 진동측정 및 연구용 가속도 센서
TEB110 & 치수
|
모델명
|
TEB110
|
|
감도
|
100mV/g
|
|
측정 점위
|
+/-50g, Peak
|
|
케이스 재질
|
티타늄
|
|
커넥터
|
10-32
|
|
무게
|
10gram
|
마운팅은 아래와 같이 3가지 방법으로 마운팅 가능 합니다

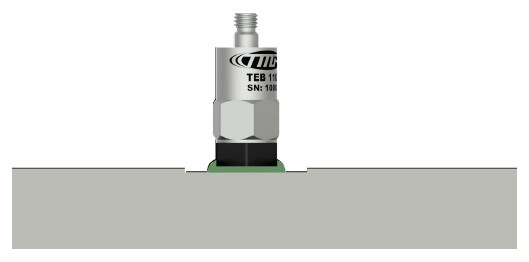

접착제를 이용한 진동 센서 마운팅 방법
마그네틱 베이스를 이용한 진동 센서 마운팅 방법
스터드를 이용한 진동 센서 마운팅 방법

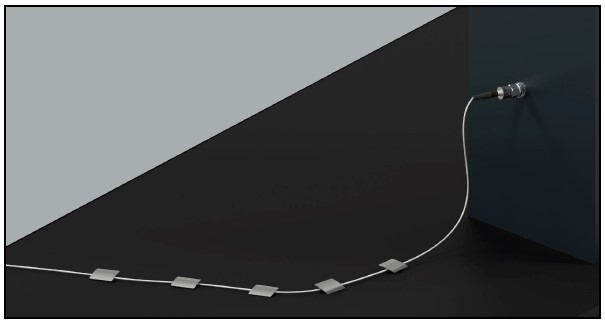

진동 센서 마운팅 후 아래와 같이 케이블은 고정 시키고 측정 해야
케이블로 인해 발생되는 노이즈 영향을 줄일 수 있습니다.
센서 마운팅 후 케이블 고정
Top 커넥터 방식이 아닌 Side 커넥터 방식의 모델은 아래와 같이
TEA110 모델이 있으며 커넥터 방식 외에 나머지 사양은 모두 TEB110과 동일 합니다.
TEA110
