방폭형 설비진단용 진동계-TPI9080EX

방폭지역에서 사용가능한 방폭형 설비진단용 진동계-TPI9080EX 가 새롭게 출시 되었습니다!

방폭형 설비진단용 진동계-TPI9080EX

사양은 기존에 TPI9080 제품과 거의 동일하나 방폭인증을 받아서 새롭게 출시된 제품 입니다

이동용 케이스가 소프트케이스가 아닌 하드 케이스로 제공 됩니다

TPI9080-EX 하드케이스

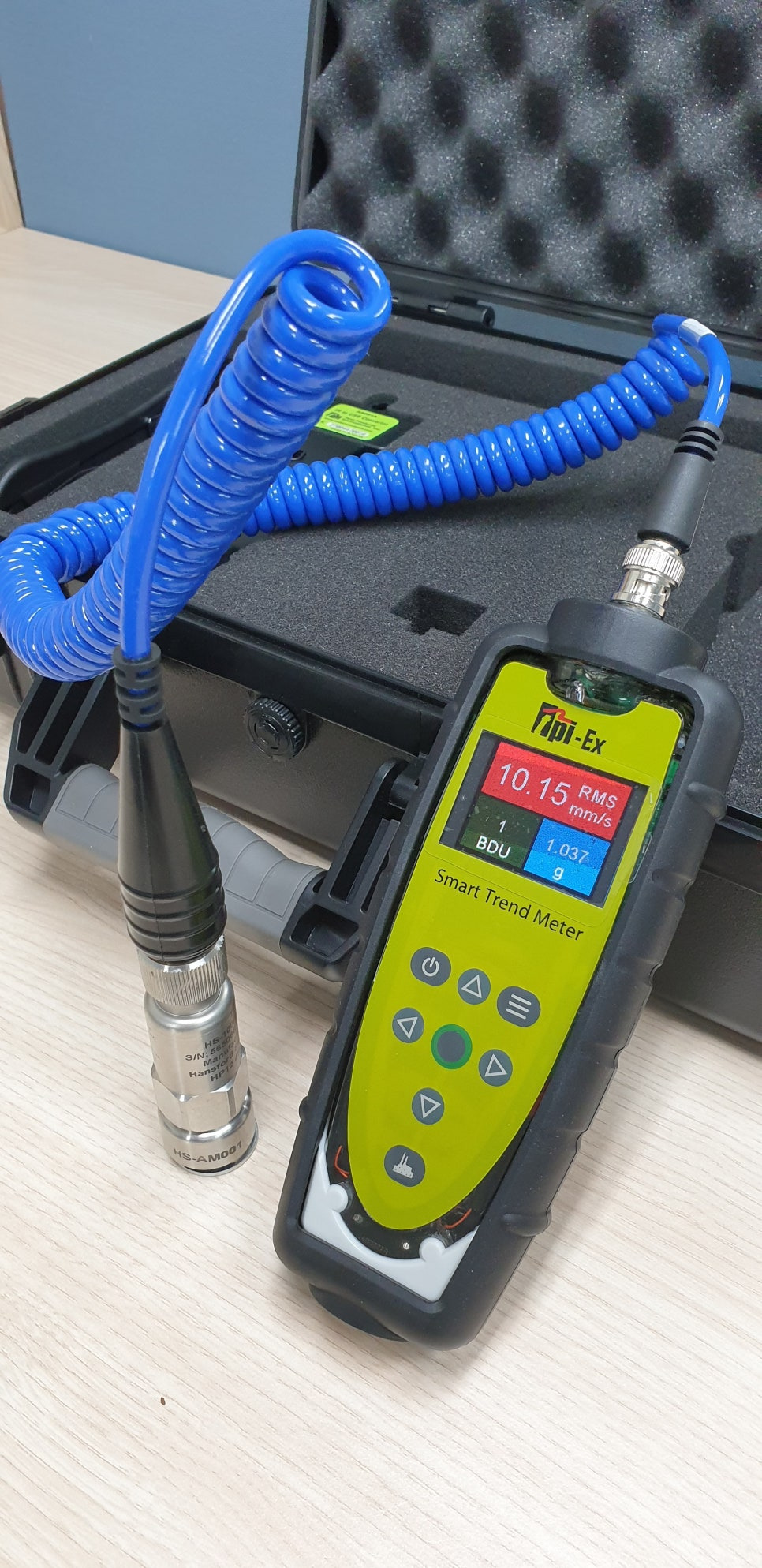

내부 구성품 사진 입니다

가속도센서와 코일케이블, 마그네틱 베이스, 도킹크래들과 TPI9080-EX 본체가 들어 있습니다

TPI9080-EX 내부 사진

TPI9080-EX 내부 사진

TPI9080-EX

A9084(VibTrend Pro software (Unlimited machines) 소프트웨어 + 메뉴얼 + 방폭인증서

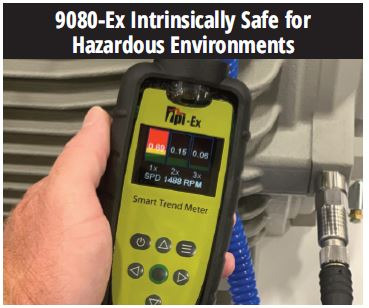

Intrinsically Safe Smart Vibration Meter

TPI9080-EX의 사양은 아래와 같습니다

​

A. 기능

1. 방폭지역에서 사용가능한 설비 진단용 진동계

2. 휴대가 간편하며 손쉬운 측정 방식

3. Route를 기반으로 한 진동 데이터 수집 및 설비의 진동경향 관리

4. IP 67 보호등급

5. 가속도, 속도, 변위 측정

6. 주파수 분석기능(100 lines & 800 lines) & Waterfall 기능

7. 기계결함 진단 기능(언발란스, 오정렬, 헐거움)

8. 베어링 진단 기능(BDU)



B. 장비 사양

1. 입력 : 1채널 외부 IEPE 타입 가속도센서

2. 진동 측정 범위 : ± 50g

3. 측정 주파수 범위

- 2 Hz ~ 10 kHz (가속도)

- 2 Hz ~ 1 kHz (속도: ISO 기준에 의한 측정)

- 10 Hz ~ 1 kHz (속도: ISO 기준에 의한 측정)

- 1 kHz ~ 10 kHz (BDU: 베어링 손상 측정)

4. 다이나믹 레인지

- 96dB(분해능 : 0.01g)

5. 주파수 분해능

- 800 라인(1.25 Hz) 또는 100라인(10 Hz) 선택 가능

6. 화면 표시 단위(진폭)

- Acceleration : g (RMS)

- Velocity : mm/s 또는 inch/s (RMS 또는 Peak)

- Displacement : mm, ㎛ 또는 mils (Peak 또는 Peak-Peak)

- Bearing Damage Unit : BDU(베어링 손상 정도를 나타내는 단위)

7. 화면 표시 단위(주파수):Hz, RPM 또는 CPM

8. VA Diagnostic bands

- Unbalance(1x RPM), Alignment(2x RPM), Looseness(3x RPM)

9. 가속도센서 입력 범위 : 1mV ~1000mV

10. 가속도 센서 입력 단자: BNC

11. 데이터 저장 : 루트 기반 데이터 저장 방식 또는 Offsite 기능 시 10개

12. 보호 등급: IP 67 Waterproof

13. 배터리 수명: 약 50시간 사용가능, 대기모드(2년) 자동 꺼짐 기능 보유

14. 전원: AA 배터리(2개)

15. 통신: USB 도킹 방식

16. 인증 : RoHS, UL, CE, Bluetooth

17. 언어 지원: 영어, 한글, 중국어

18. 동작 온도 범위: 0℃~50℃

19. 보관 온도 범위: -20℃~70℃

20. 사이즈: 60mm(가로) x 200mm(세로) x 26mm(높이)

21. 무게: 180g(배터리 제외)

22. 원산지 : 영국

​

C. 진동 센서 사양

1. 감도 : 100mV/g

2. 측정 범위 : ± 80g

3. 측정 주파수 범위 : 2Hz to 10kH(± 5%), 1.5Hz to 12kHz(± 10%)

4. Mounting Thread : 1/4-28

​

D. 소프트웨어

1. PC상에서 Route 기능을 이용하여 총 100개(10개의 설비에 각각 10포인트)의

진동 포인트 경향 관리 가능

(Pro 버전의 경우 포인트 및 설비 댓수의 제한 없음)

2. 저장된 데이터 값을 PC에서 읽을 수 있음(적외선 광통신 방식)

3. FFT 측정치 및 Waterfall 기능, 측정 그래픽을 용이하게 불러올 수 있음

4. 기계결함 진단 기능(언발란스, 오정렬, 헐거움)

5. BDU(Bearing Damage Unit) 베어링 결함 분석 기능

6. 진동(변위,속도,가속도,베어링)에 대한 Trend History를 그래프로 표시하여

시간 및 날짜에 대한 진동 변동 확인 가능

7. 자동 보고서 생성 기능

8. 한국어, 영어, 중국어 언어 지원 가능



E. 기본 악세사리

1) 본체 1set

2) 가속도 센서(100mV/g) 1ea

3) 코일 케이블(70cm, 최대 2미터) 1ea

4) Magnetic Base 1ea

5) 도킹 장치 & USB 케이블 1set

6) VibTrend Software(Unlimited Version) 1ea

7) 운반용 하드 케이스 1ea

8) 본체 보호용 부트(자석 포함) 1ea

9) Instruction manual(English & Korean) 1ea



F. 옵션 악세사리

1) 프로브 팁 1ea
