진동 & 온도 4-20mA 출력 시그널 컨디셔

IEPE(ICP)타입의 진동 가속도 센서 또는 속도센서는 진동 신호에 비례하는,

즉, 주파수 분석이 가능한 다이나믹 전압 신호를 발생시켜 줍니다.

그러나 모든 산업 현장에서 이러한 주파수 분석이 가능한 다이나믹 전압 신호를 필요로 하는 건 아닙니다.

진동 모니터링 경향 관리용으로만 사용한다면 필요에 따라서는 4-20mA, 0-20mA의 전류 출력 신호나 0-5V, 0-10V의 전압 신호를 사용해야만 하는 경우가 많습니다.

CTC사의 SC300 시그널 컨디셔너는 이러한 다이나믹 전압 출력 진동 가속도센서 및 속도센서의 출력을 원하는 사용자가 원하는 4-20mA, 0-20mA의 전류 출력 신호나 0-5V, 0-10V의 전압 신호로 변경하여 출력이 가능한 기능을 제공 합니다.

SC300시리즈 시그널 컨디셔너와 진동 캘리브레이터, 진동 주파수 분석기, 멀티미터

아래 사진에 보이는 제품이 SC300 시리즈인 시그널 컨디셔너 입니다

SC300 시리즈 시그널 컨디셔너

전면에 LED상태 표시등과 다이나믹 진동 신호 출력 단자인 BNC 커넥터, 그리고 출력 타입 및 기타 설정을 위해 컴퓨터와 연결을 하기 위해 필요한 USB 커넥터 단자가 있습니다.

SC300 시리즈 시그널 컨디셔너 전면

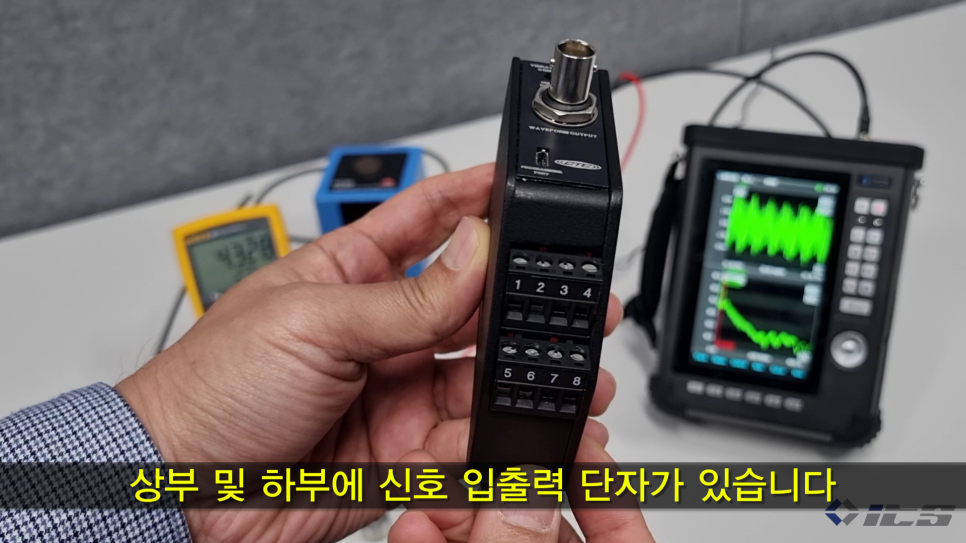

시그널 컨디셔너의 상부 및 하부에는 진동 신호의 입력과 출력을 연결할 수 있는 단자가 있습니다.

SC300 시리즈 시그널 컨디셔너(상/하 입출력 단자)

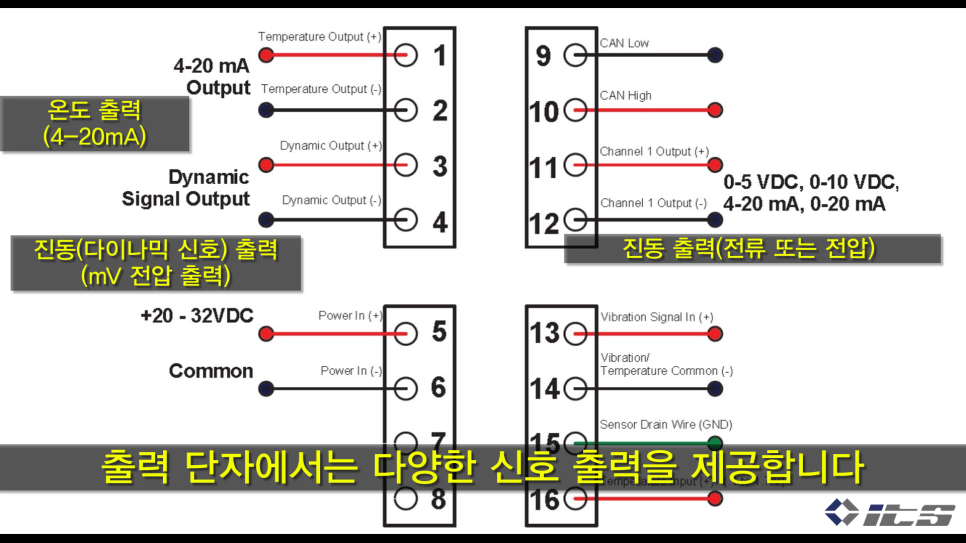

아래는 시그널 컨디셔너의 전기적 배선도에 대한 내용 입니다. 보이는 것과 같이 다양한 신호 출력이 가능합니다.

입력 및 출력 배선도

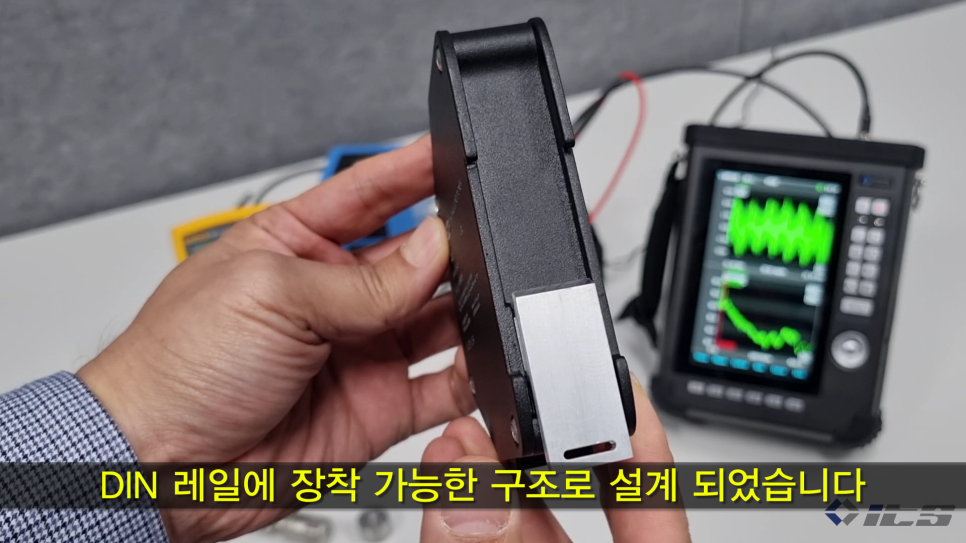

후면에는 DIN 레일에 장착할 수 있도록 설계되었습니다.

DIN 레일

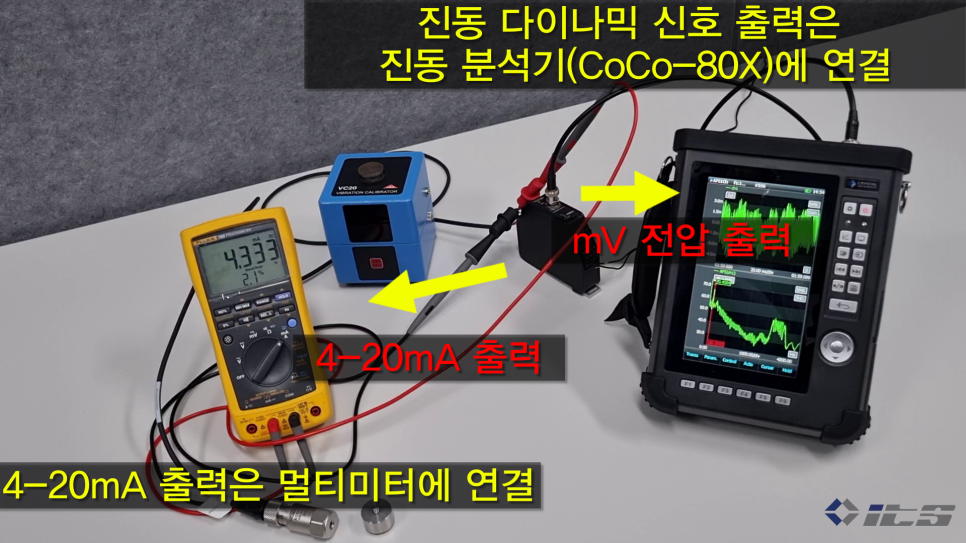

진동 신호 분석기와 멀티미터, 그리고 진동 신호를 발생시켜줄 진동 캘리브레이터를 이용하여 테스트 해보겠습니다.

진동 신호 분석기 및 멀티 미터를 이용한 신호 테스트

먼저 IEPE(ICP)타입의 진동 가속도센서를 연결해 보겠습니다. 참고로 IEPE(ICP)타입의 속도 센서도 연결 가능하며

듀얼 출력(진동 & 온도)센서와 변위센서인 Proximity Probe도 연결하여 사용 가능 합니다.

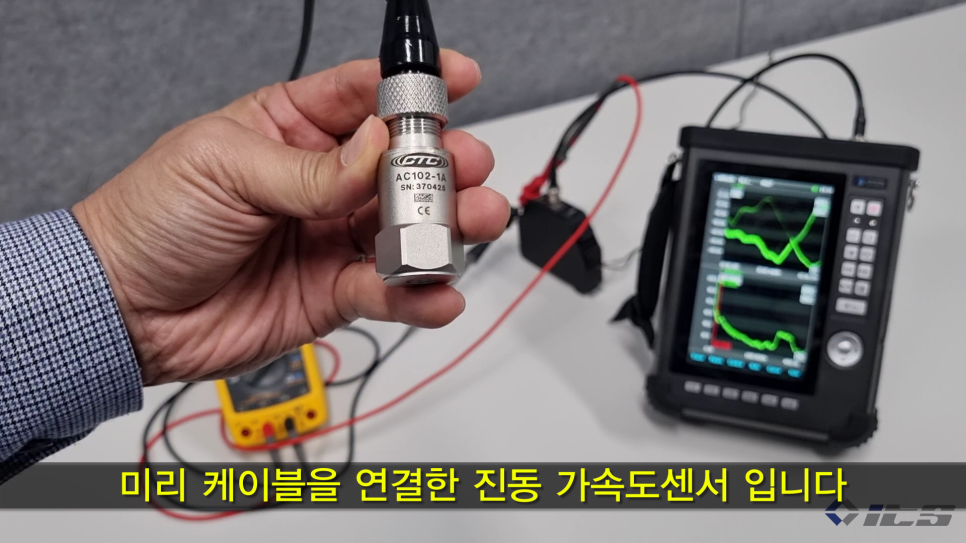

IEPE 진동 가속도센서

부착을 쉽게 하기 위해서 마그네틱 베이스(자석)을 연결합니다.

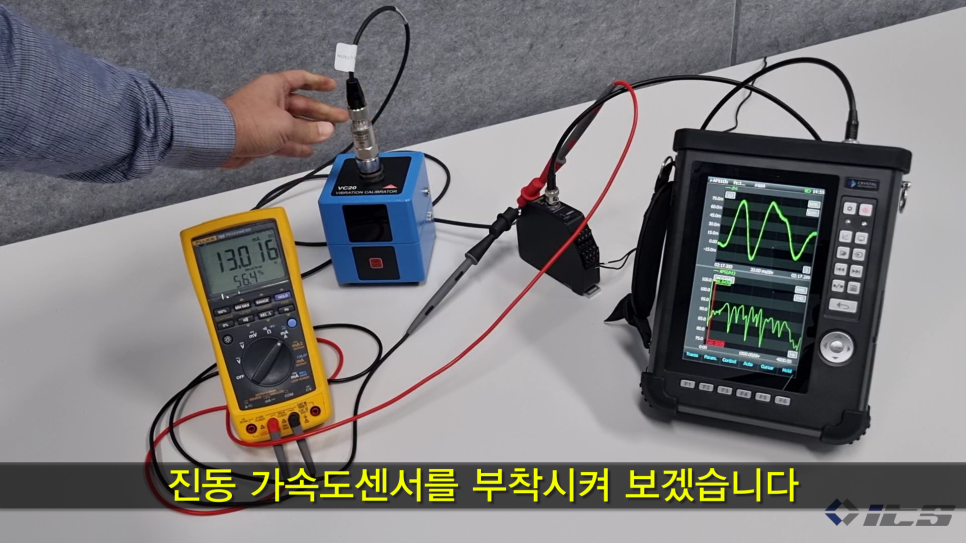

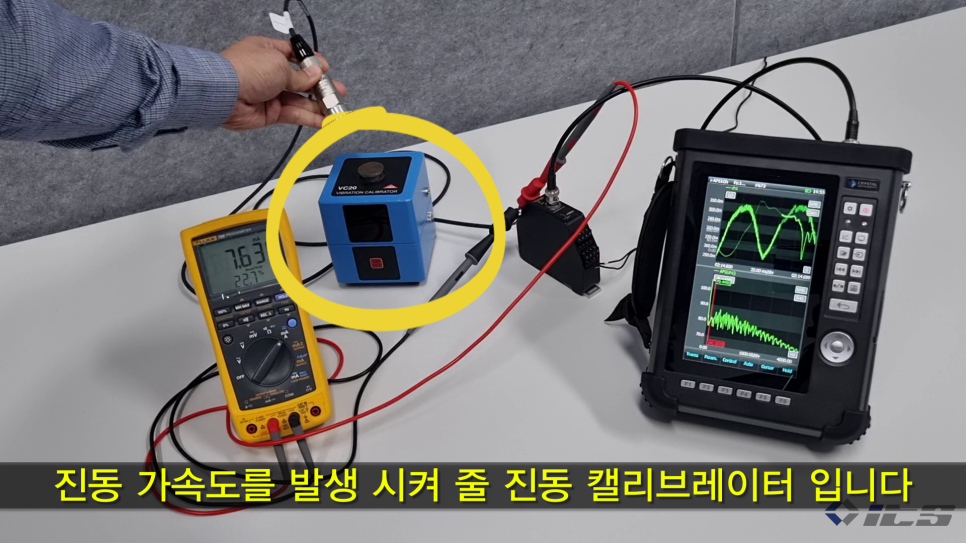

진동센서를 진동 발생기에 부착합니다.진동 발생기로는 진동 캘리브레이터를 사용하였습니다.

이 진동 캘리브레이터는 159.2Hz의 정현파 형태의 1g의 가속도를 발생시켜 줍니다.

진동센서를 진동 캘리브레이터에 연결

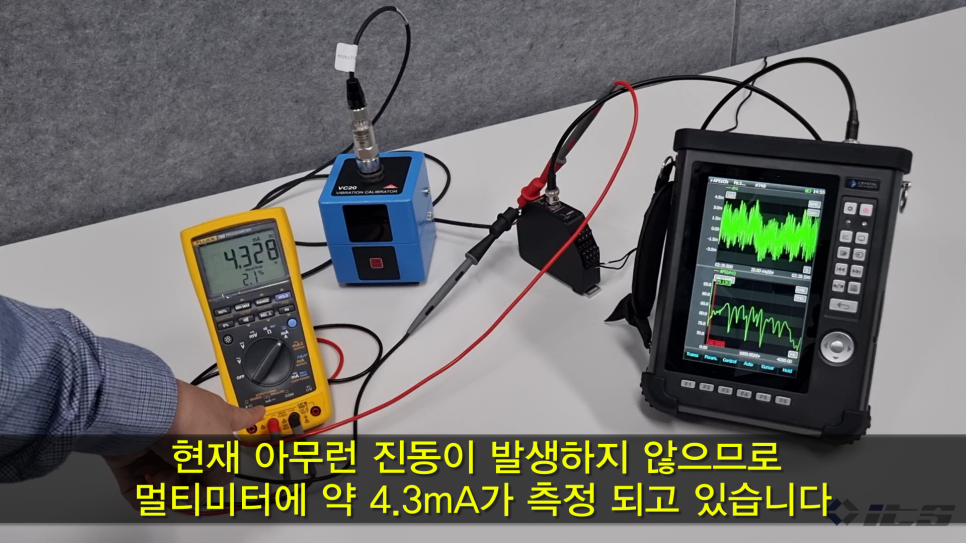

진동을 발생시키지 않은 상태에서의 전류값은 거의 4mA 가까운 4.3mA가 출력되고 있습니다.

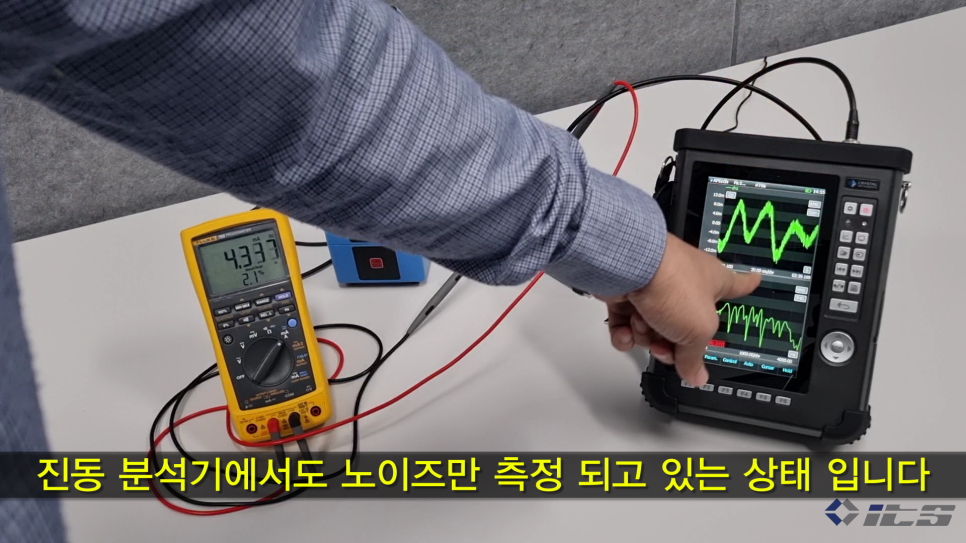

진동 신호 분석기(FFT)에서도 거의 노이즈 성분만 측정되고 있습니다.

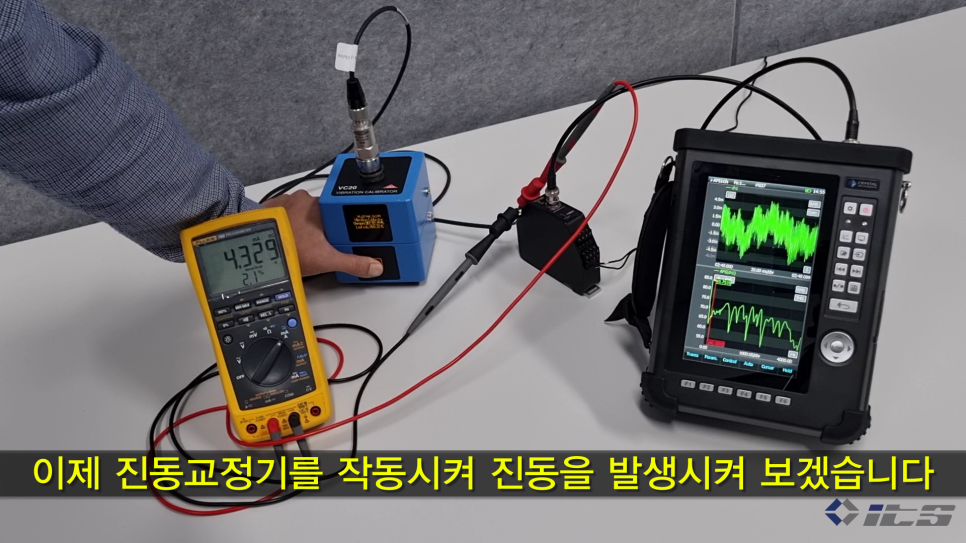

이제 진동 발생기인 진동 캘리브레이터를 작동시켜 보겠습니다.

진동 캘리브레이터로 진동 발생

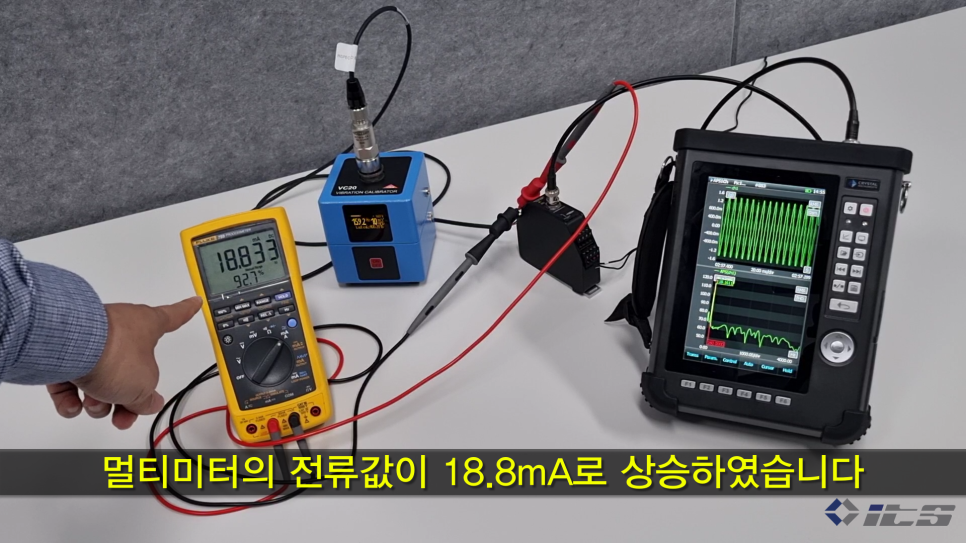

진동을 발생시키니 멀티미터의 전류값이 18.8mA로 상승하였습니다.

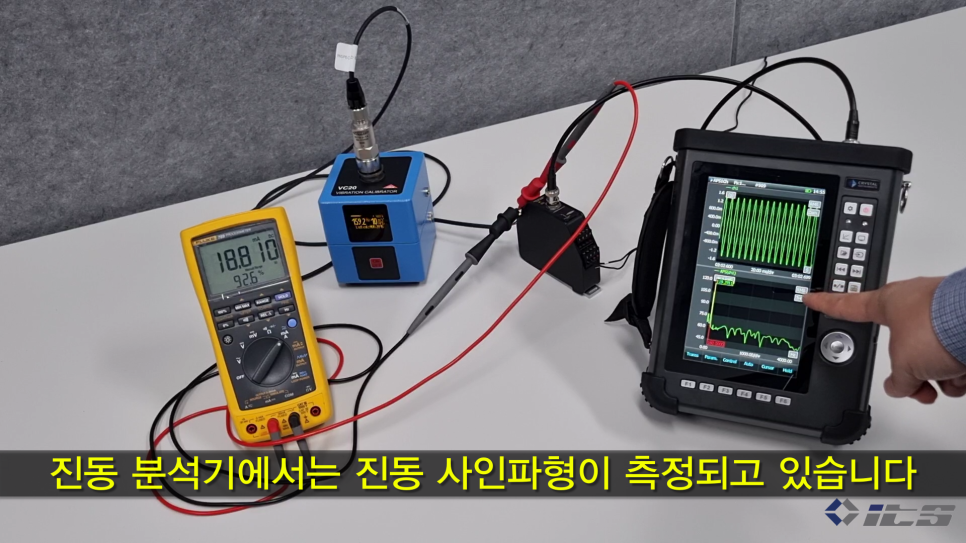

진동 신호 분석기에서도 Sine 파형이 측정되고 있습니다.

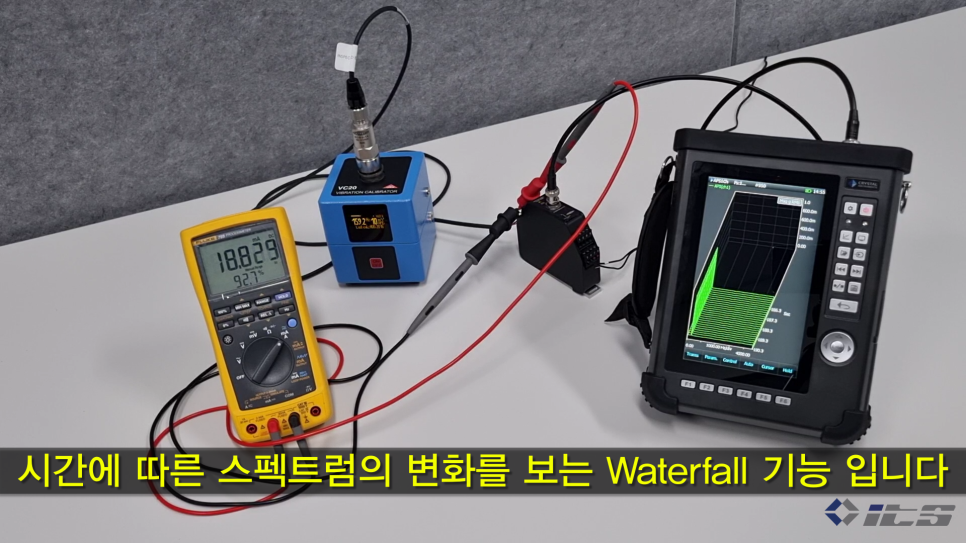

진동 신호 분석기(FFT)에서 시간에 따른 스펙트럼의 변화를 볼 수 있는 Waterfall 기능을 실행해 보았습니다.

진동 스펙트럼 Waterfall 기능

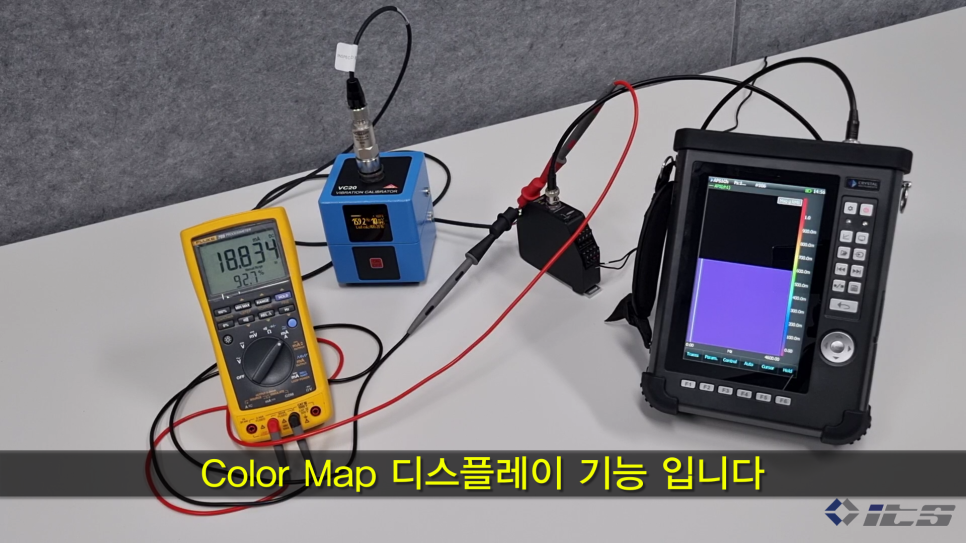

이번엔 진동 스펙트럼을 마치 지도에서 등고선을 보듯이 직관적으로 확인 할 수 있는 Color Map 기능을 실행해 보았습니다.

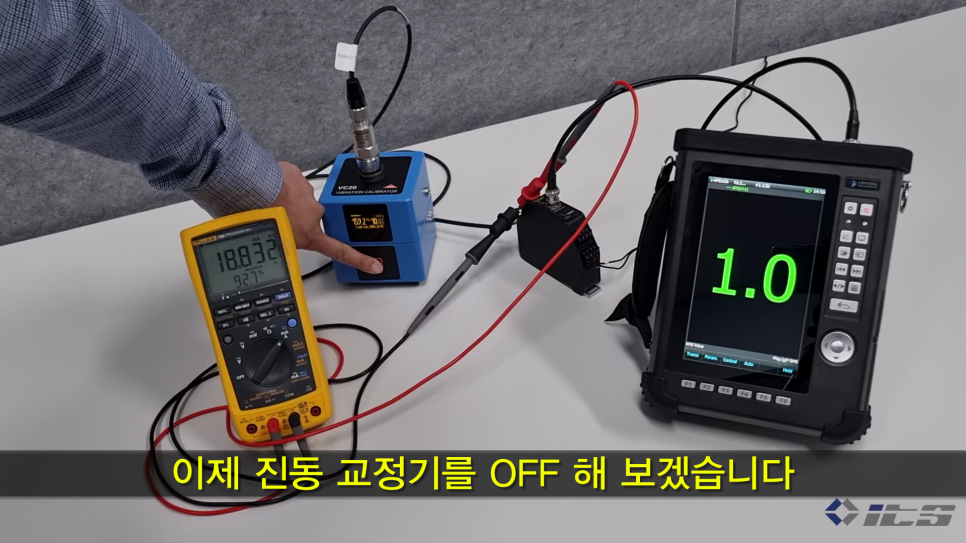

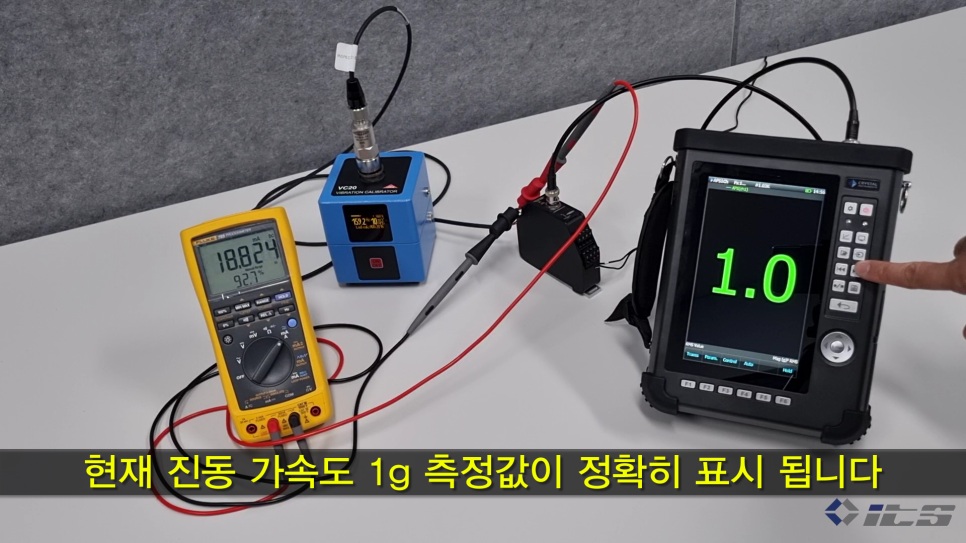

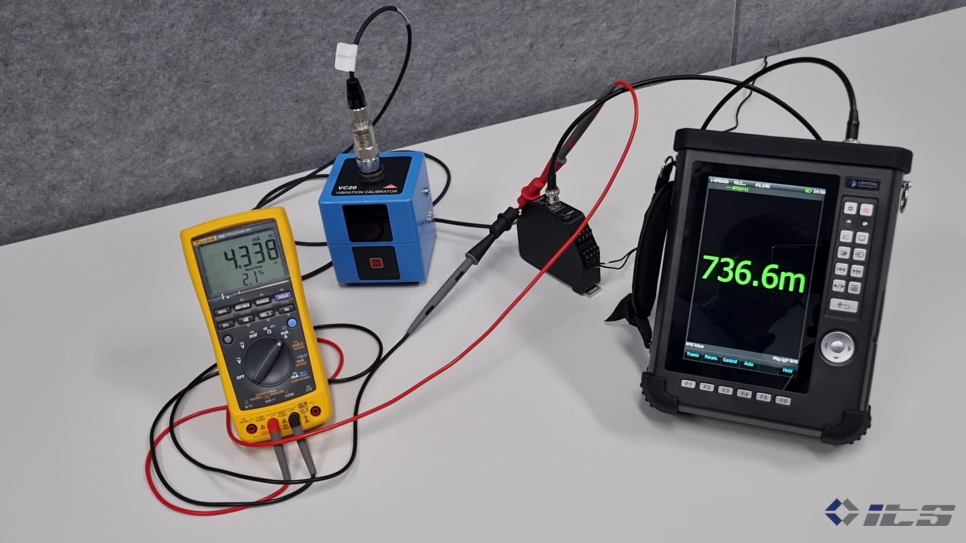

진동 값을 디지털 수치로 확인하니 현재 진동 캘리브레이터에서 발생시키고 있는 진동 가속도 값 1g의 값이 정확하게 표시됩니다.
