들리지 않는 소리를 눈으로 보다: 초음파 음향 카메라의 다양한 용도





우리가 일반적으로 들을 수 없는 높은 주파수의 소리, 즉 초음파를 감지하고 이를 시각화하여 소리의 발생 위치와 크기를 이미지 형태로 보여주는 장치가 바로 초음파 음향 카메라입니다. 마치 열화상 카메라가 눈에 보이지 않는 열을 색깔로 나타내듯, 이 혁신적인 기술은 소리를 '보는' 새로운 가능성을 열어주며 다양한 산업 분야에서 혁신적인 방식으로 활용되고 있습니다.

​

초음파 음향 카메라의 핵심적인 용도는 다음과 같습니다.

1. 산업 설비 진단 및 유지보수:

• 누출 감지: 압축 공기, 가스, 진공 시스템 등에서 발생하는 미세한 누출을 정확하게 찾아낼 수 있습니다. 이는 에너지 효율을 높이고 안전사고를 예방하는 데 매우 중요합니다.
• 기계 설비 이상 진단: 회전 기계의 베어링 마모, 기어 손상, 전기 설비의 부분 방전 등에서 발생하는 이상 음파를 감지하여 잠재적인 고장을 사전에 예측하고 예방할 수 있습니다. 이를 통해 설비의 수명을 연장하고 예상치 못한 가동 중단 시간을 최소화할 수 있습니다.
• 배관 및 탱크 검사: 액체나 기체가 흐르는 배관이나 저장 탱크의 누설 지점을 비파괴 방식으로 검사하여 안전성을 확보하고 환경 오염을 방지할 수 있습니다.

2. 전기 설비 안전 검사:

• 부분 방전(Partial Discharge) 감지: 고전압 설비에서 발생하는 부분 방전은 절연체의 열화 징후이며, 심각한 사고로 이어질 수 있습니다. 초음파 음향 카메라는 이러한 부분 방전을 정확하게 감지하여 전기 설비의 안전성을 확보하는 데 필수적인 도구입니다.
• 아크 및 코로나 방전 감지: 전력 설비에서 발생하는 아크나 코로나 방전을 시각적으로 확인하여 화재 위험을 사전에 감지하고 예방할 수 있습니다.

3. 자동차 산업:

• 누수 및 누풍 감지: 자동차 차체, 유리, 도어씰 등에서 발생하는 미세한 누수나 바람 소리를 감지하여 차량의 품질을 향상시키고 고객 만족도를 높일 수 있습니다.
• 부품 결함 진단: 엔진, 변속기, 브레이크 시스템 등에서 발생하는 이상 음파를 분석하여 부품의 결함을 조기에 발견하고 수리할 수 있습니다.

4. 항공 우주 산업:

• 기체 구조 건전성 검사: 항공기 동체, 날개 등의 복합재료에서 발생하는 미세한 균열이나 박리를 초음파를 통해 감지하여 항공 안전을 확보하는 데 기여합니다.
• 엔진 및 유압 시스템 진단: 항공기 엔진이나 유압 시스템에서 발생하는 이상 음파를 분석하여 잠재적인 문제를 사전에 파악하고 예방할 수 있습니다.

5. 연구 개발 분야:

• 음향 특성 분석: 새로운 재료나 제품의 음향 방출 특성을 분석하고 평가하는 데 활용될 수 있습니다.
• 비파괴 검사 기술 개발: 초음파를 이용한 새로운 비파괴 검사 기술을 연구하고 개발하는 데 중요한 도구로 활용됩니다.

이처럼 초음파 음향 카메라는 다양한 산업 분야에서 안전, 효율성, 품질 향상을 위한 핵심적인 도구로 자리매김하고 있습니다. 들리지 않던 소리를 시각화함으로써, 우리는 더욱 안전하고 효율적인 세상을 만들어 나갈 수 있을 것입니다.

CRY8214의 열화상 측정 기능

참고로 CRY8124 초음파카메라는 음향이미지 뿐만 아니라 열화상이미지도 같이 측정할 수 있습니다.

아래 관련 포스팅 내용을 참고하시기 바랍니다.





https://blog.naver.com/its-21/223795021406

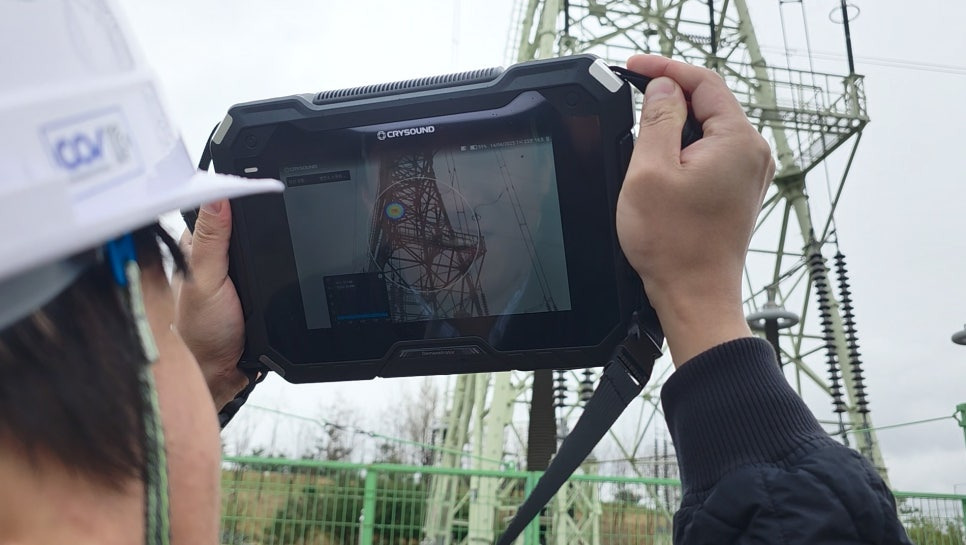

초음파카메라를 이용한 고전압설비의 부분방전 및 온도 측정사례



https://blog.naver.com/its-21/223850184168
