디지털 3축 진동센서(가속도센서, 가속도계)

4차 산업 혁명시대(industry 4.0)에 스마트 팩토리(Smart Factory)는 필수적 입니다.

IoT 그리고 IIoT 기술은 어느덧 점점 익숙해지는 기술이 되었고 빅데이터, 인공지능,클라우드 등은 이제 더이상 낯선 용어들이 아닙니다.

진동 예지보전을 하기 위해서 센서 및 센싱 기술은 매우 중요 합니다.

특히 유무선 기술을 통한 IoT 기술의 발전과 같이 연계하여 더 편리하게 간편하게 진동 예지 보전 및 모니터링 기술들이 발전하고 있습니다. 그래서 이번에 새로 출시된 진동 센서 IT-3485D 모델에서 제공되는 디지털 출력,

즉, MouBus RTU 기반의 RS-458 출력 진동센서에 대해 소개하겠습니다.

​

IT-3485D 모델는 3축 진동(가속도, 속도, 변위) 측정이 가능 하며 측정 데이터를 RS-485 신호로 출력 합니다.

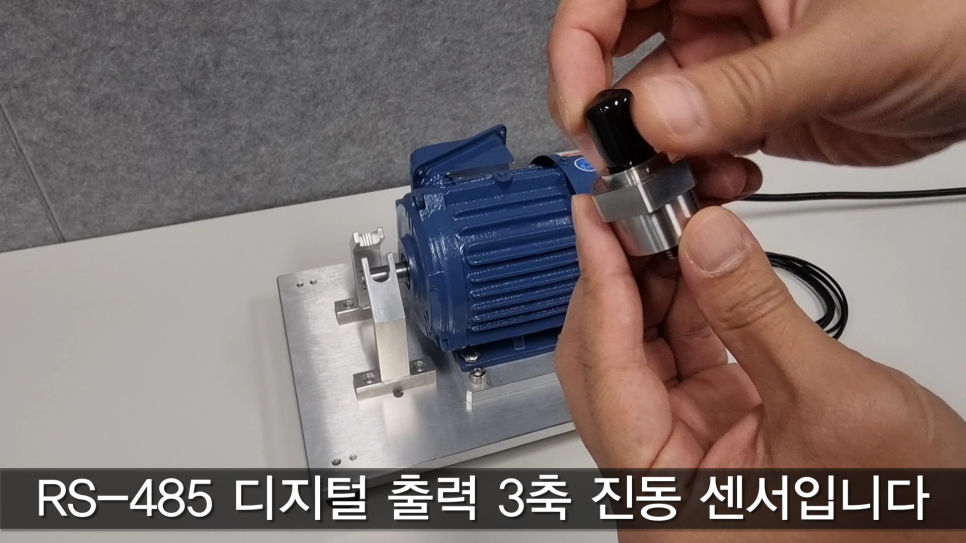

RS-485 출력 진동센서

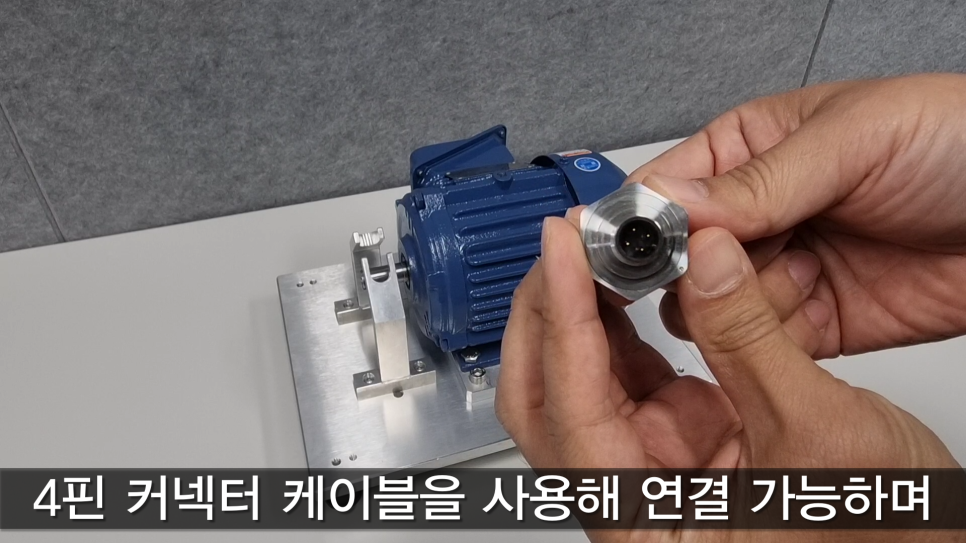

커넥터는 4핀 커넥터를 사용하며

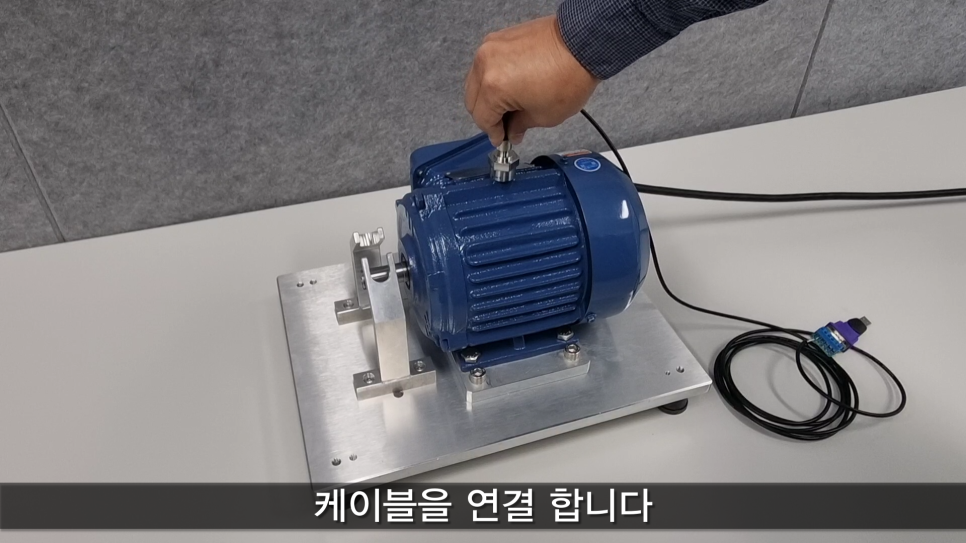

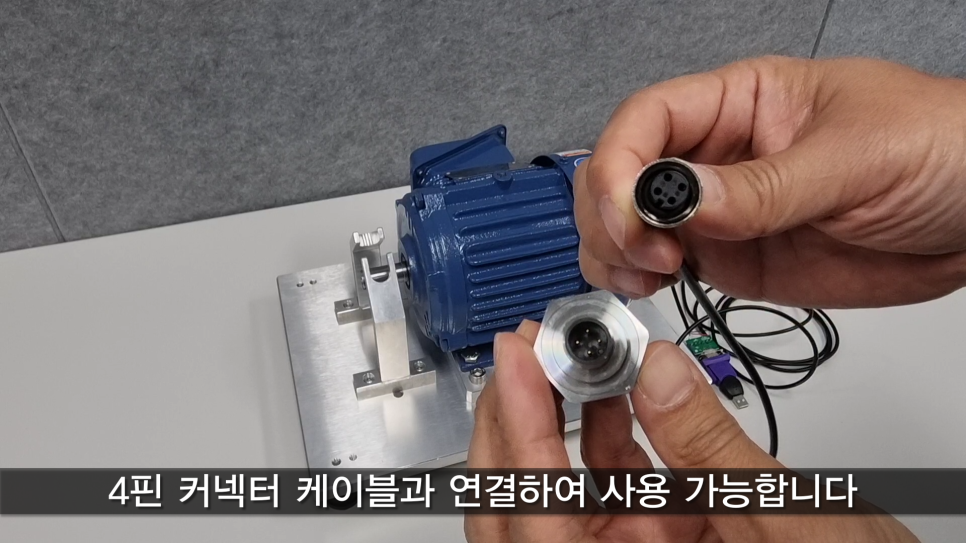

4핀 커넥터 케이블

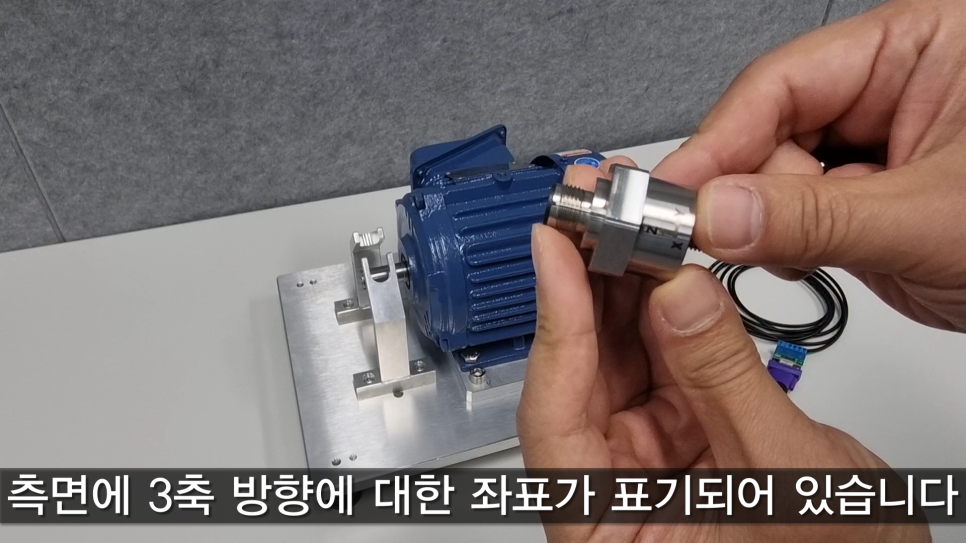

3축 진동 측정이 가능 합니다.

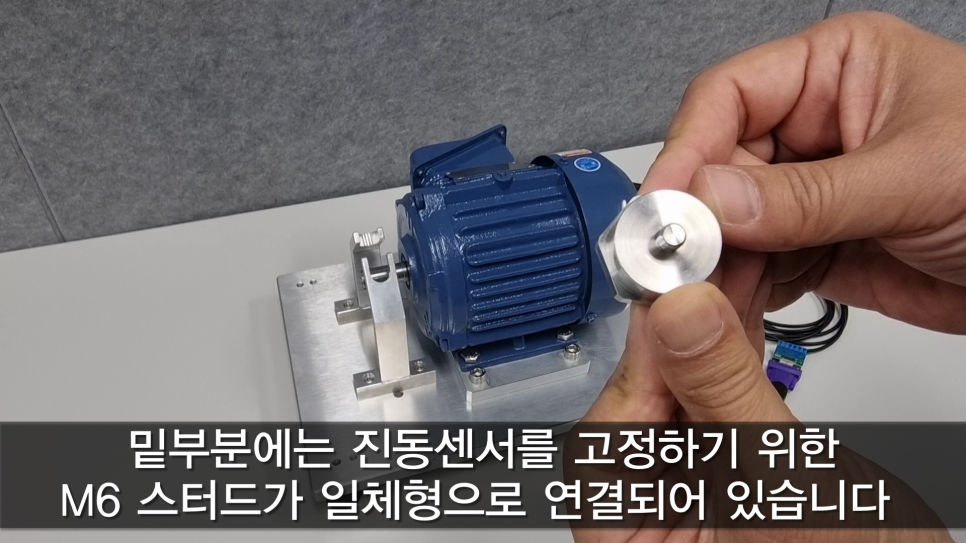

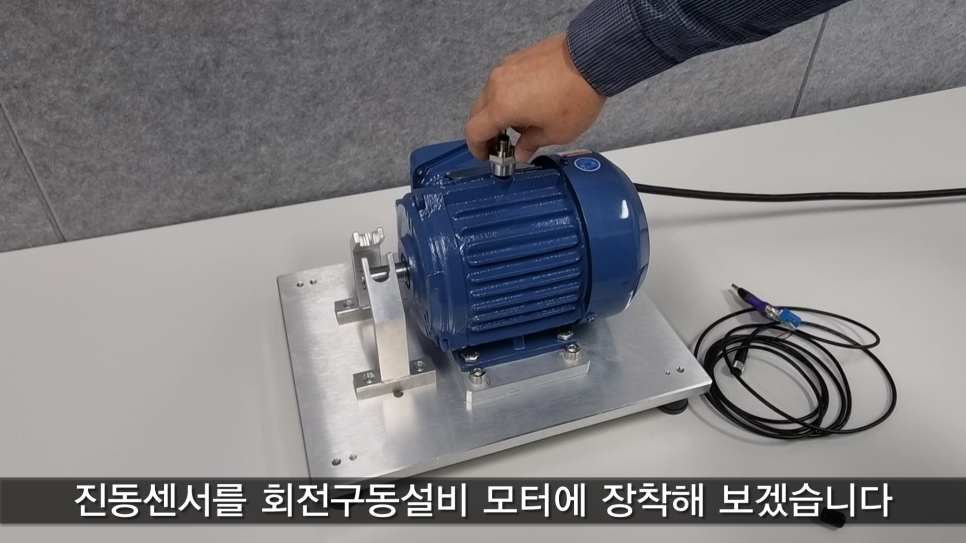

진동센서의 고정(마운팅) 방법은 M6 스터드를 사용하여 고정 합니다. M6 스터드는 센서 밑에 일체형으로 부착되어 있습니다.

M6 스터드 마운팅

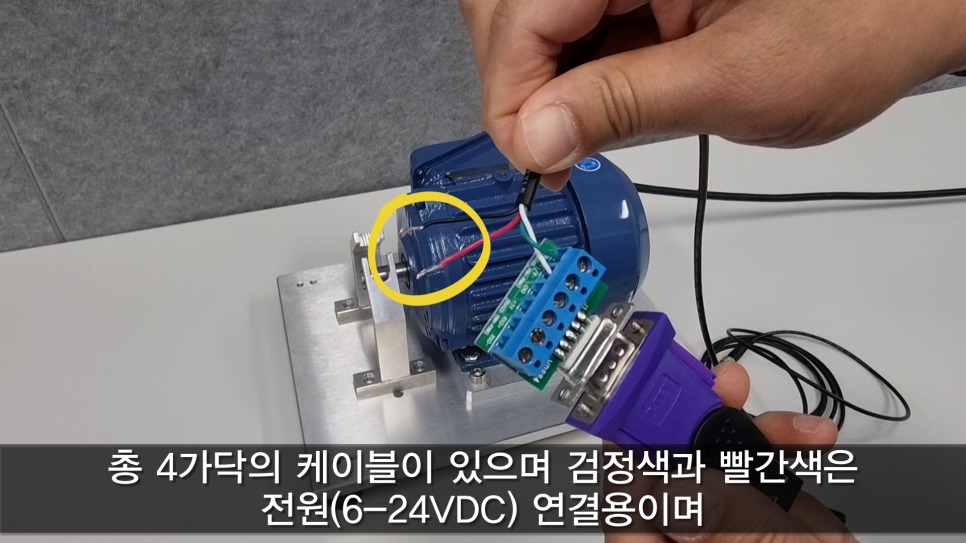

진동센서의 출력 케이블은 총 4가닥이며 이중 검정색과 빨간색은 전원(6-24VDC)에 연결되며

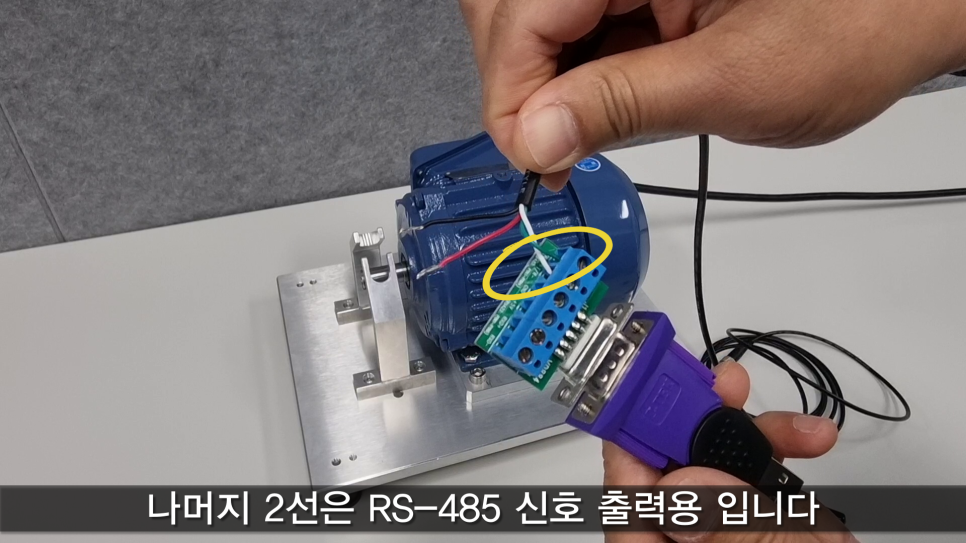

나머지 2선은 RS-485 출력 선입니다.

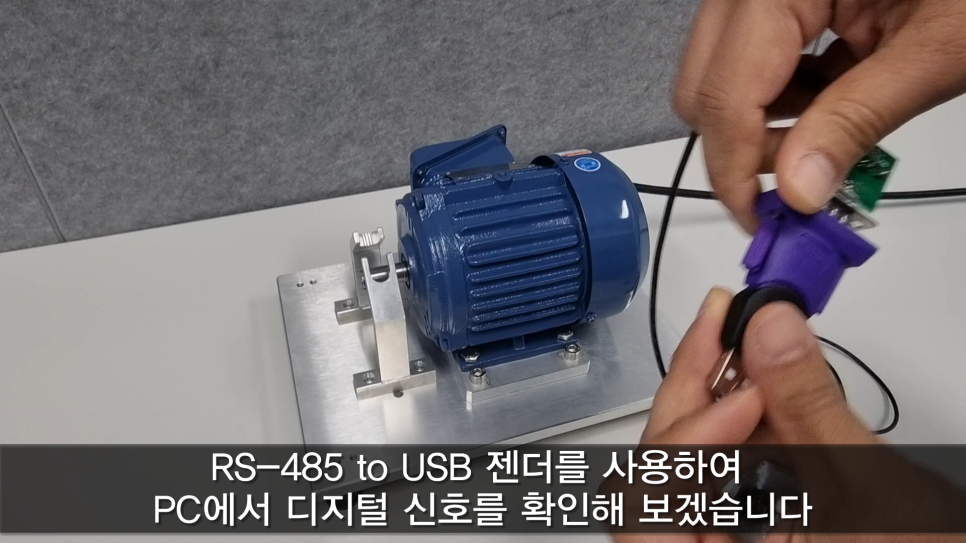

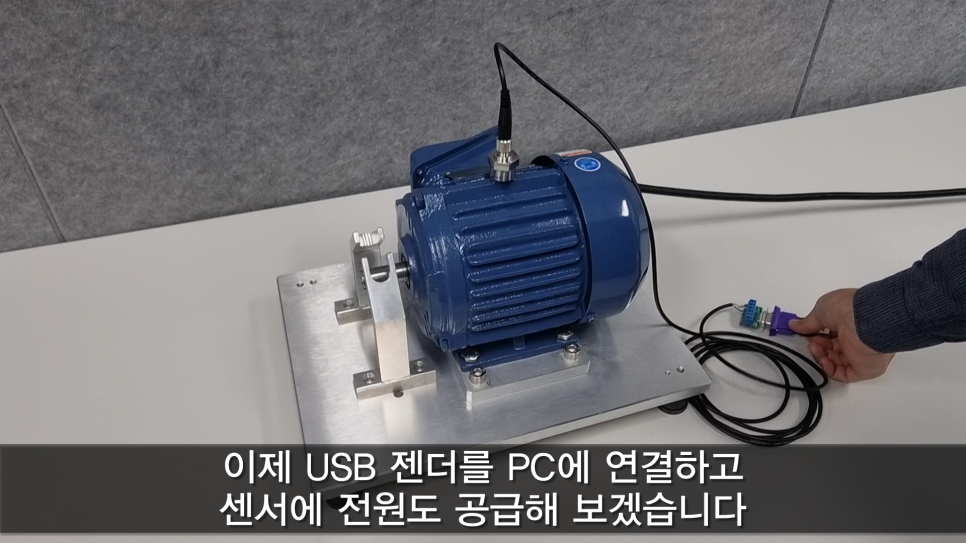

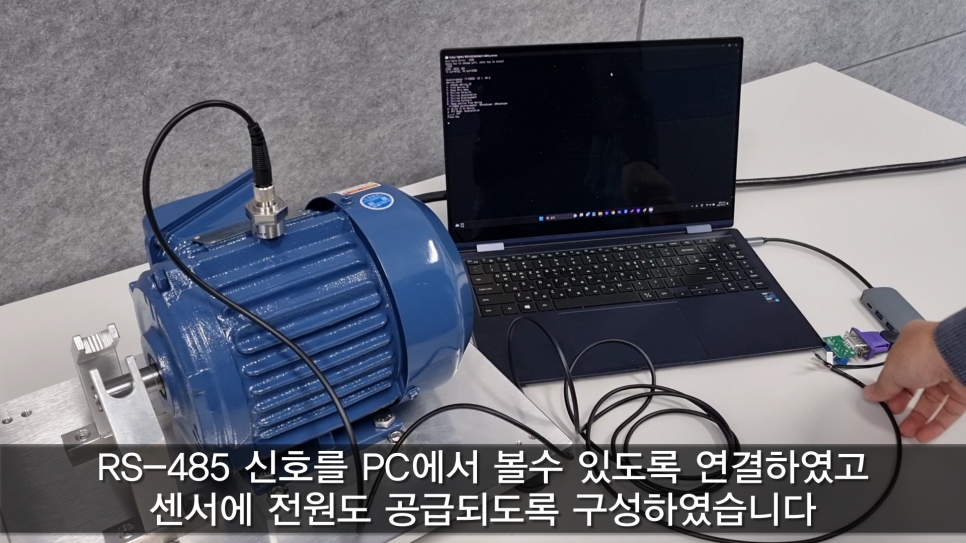

그럼 이 진동센서를 컴퓨터에 연결하여 직접 디지털 신호를 확인해 보겠습니다.

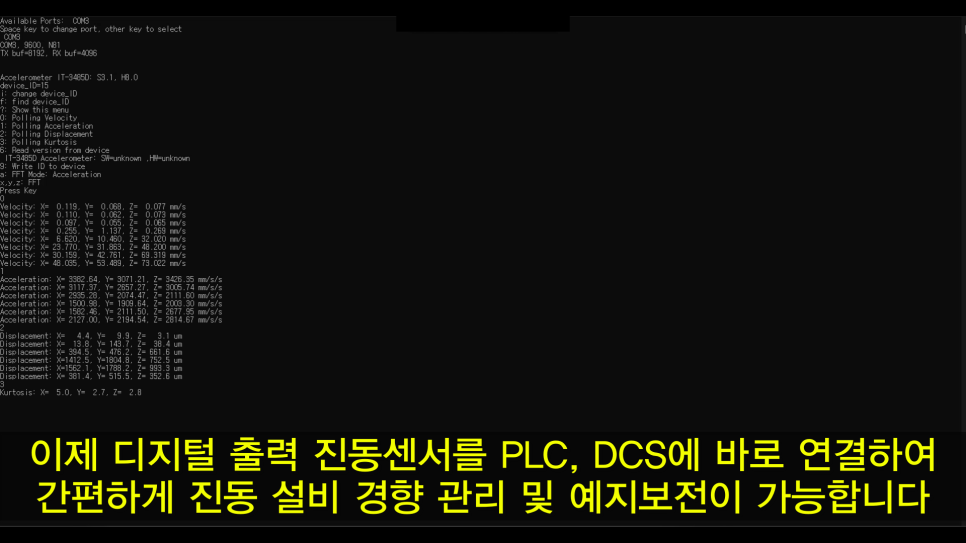

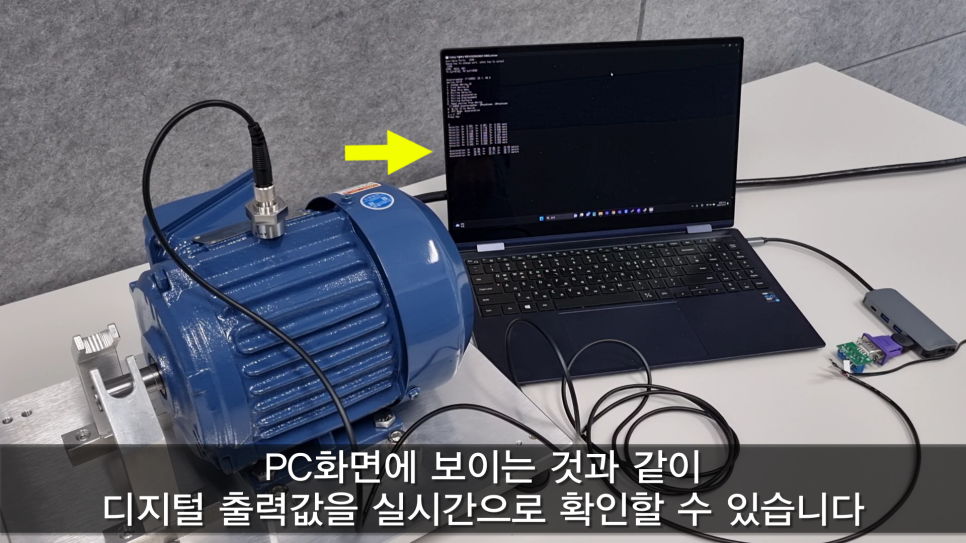

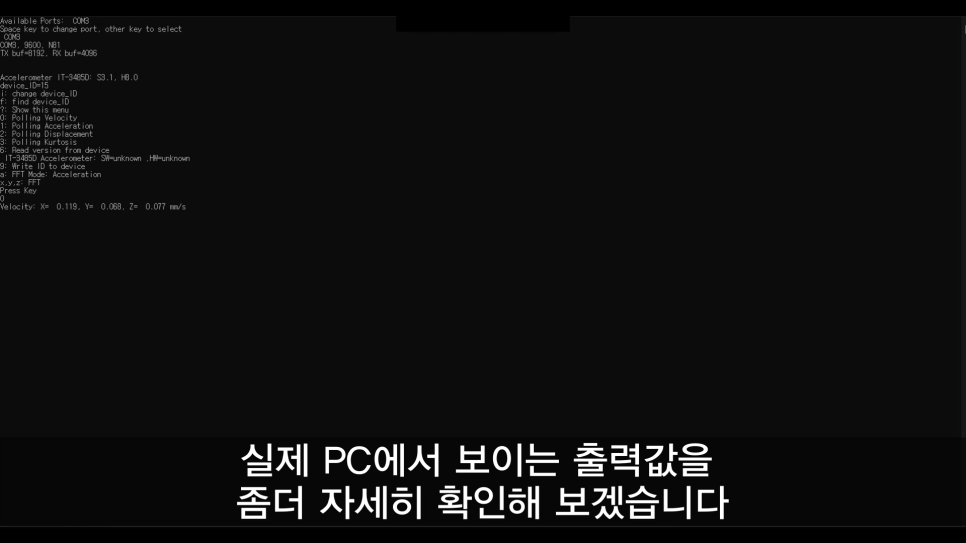

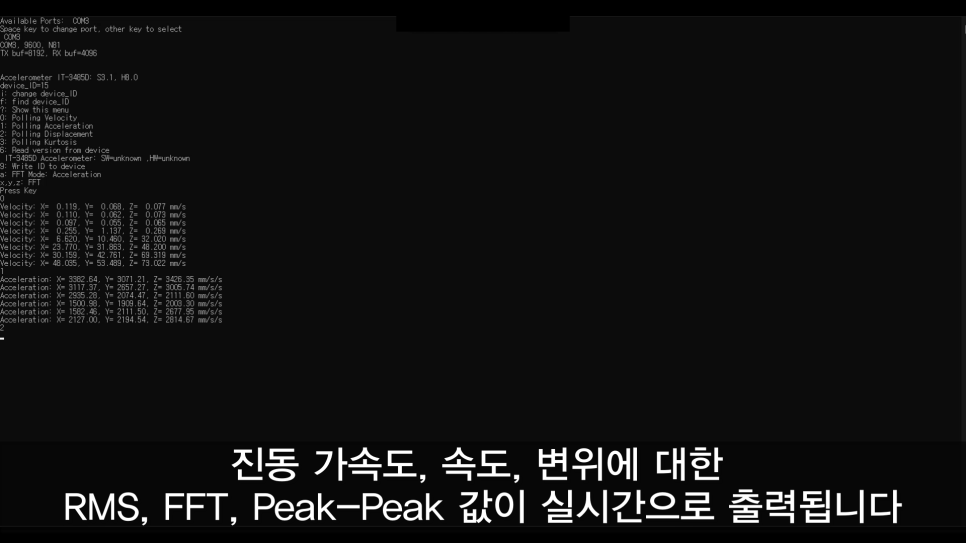

진동 가속도, 속도, 변위에 대한 RMS, FFT, Peak to Peak 값이 실시간으로 PC 화면에 출력 됩니다.

이제 디지털 신호 출력 진동 가속도센서를 이용하여 PLC 또는 DCS에 바로 연결하여 보다 간편하고 편리하게 스마트 팩토리 시대에 진동 경향관리 및 예지 보전업무를 하실 수 있습니다.
