3축 저주파 고감도 진동 가속도센서

저주파 고감도 3축 진동 가속도센서

지진(Seismic) 및 지반, 건물 진동(Floor & Building Vibration)의 경우 주파수가 기계 진동에 비해 상대적으로 크지 않으며 이러한 진동 측정을 위해서는 센서의 주파수 범위가 매우 낮은 주파수 까지 측정 가능하여야 하며 감도도 일반 기계 진동 측정에 사용되는 10mV/g 또는 100mV/g가 아닌 이보다 훨씬 더 높은 고감도 1V(1000mV)/g를 사용하여 측정 해야 신뢰할 만한 측정 결과를 만들 수 있습니다. 또한 1축에 대한 진동 뿐만 아니라 X,Y,Z 축, 즉 세방향에서의 진동 측정이 필요한 경우 저주파 고감도 3축 진동 센서가 필요합니다.

​

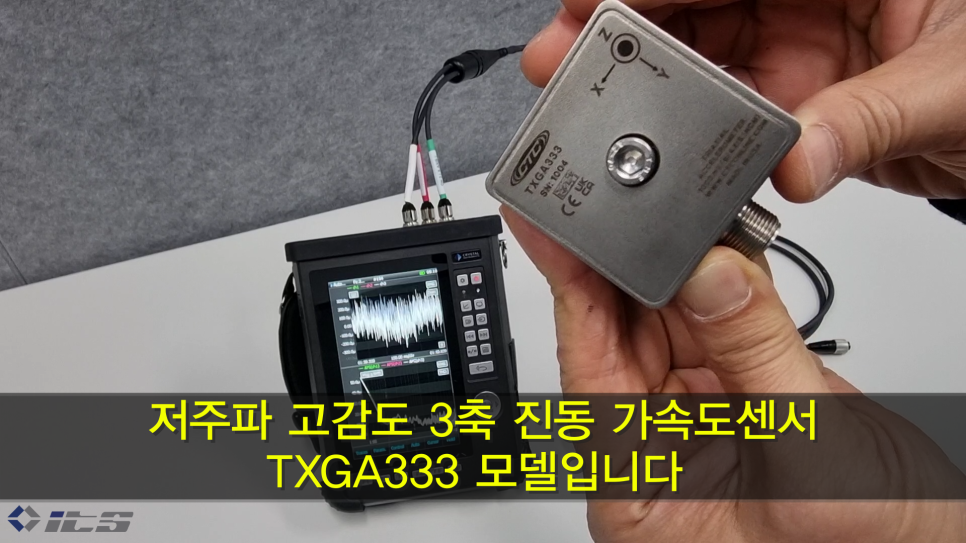

아래 사진은 CTC사의 저주파 고감도 3축 진동 가속도센서 입니다.

TXGA333

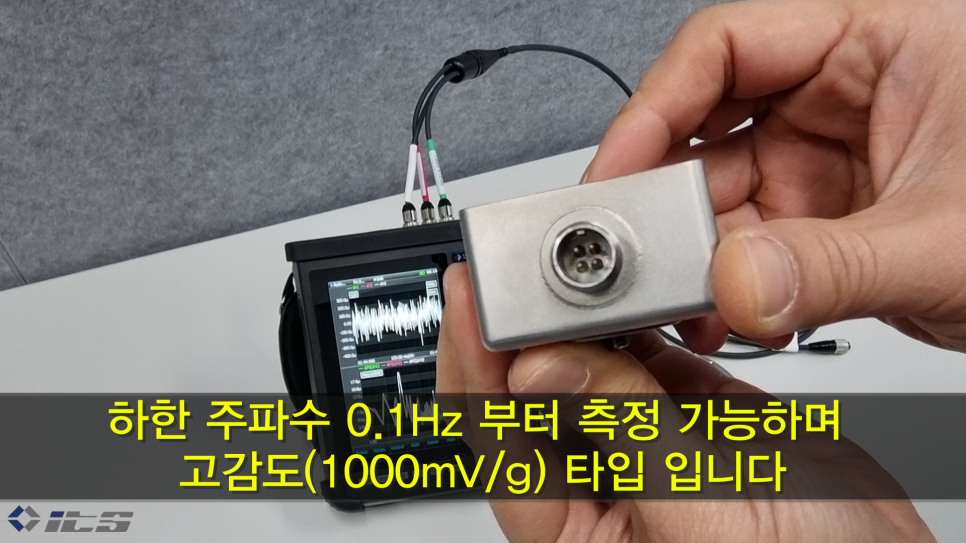

측정 가능한 하한 주파수는 0.1Hz 부터 측정이 가능하고 감도는 1000mV/g 입니다.

측정 가능한 하한 주파수 0.1Hz, 감도 1000mV/g

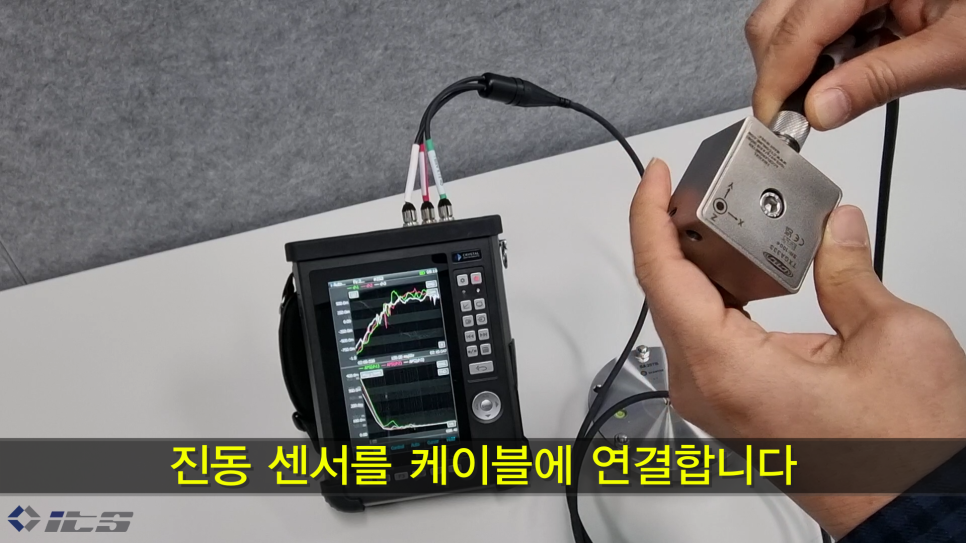

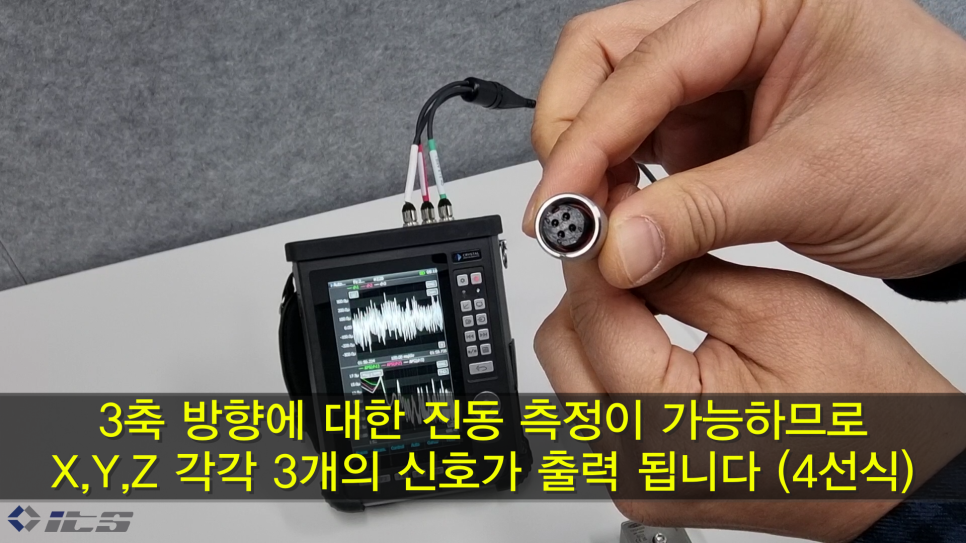

3축 방향에 대한 진동 측정이 가능하므로 X, Y, Z 세 방향에 대한 신호가 출력 되므로 4핀 커넥터 케이블이 사용 됩니다.

4선식 4핀 케이블 커넥터

3축 진동센서 케이블

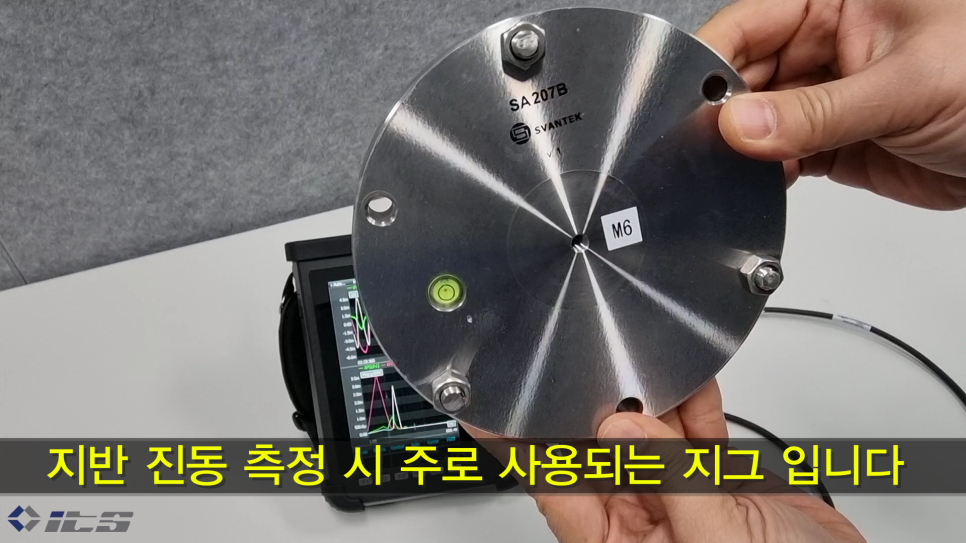

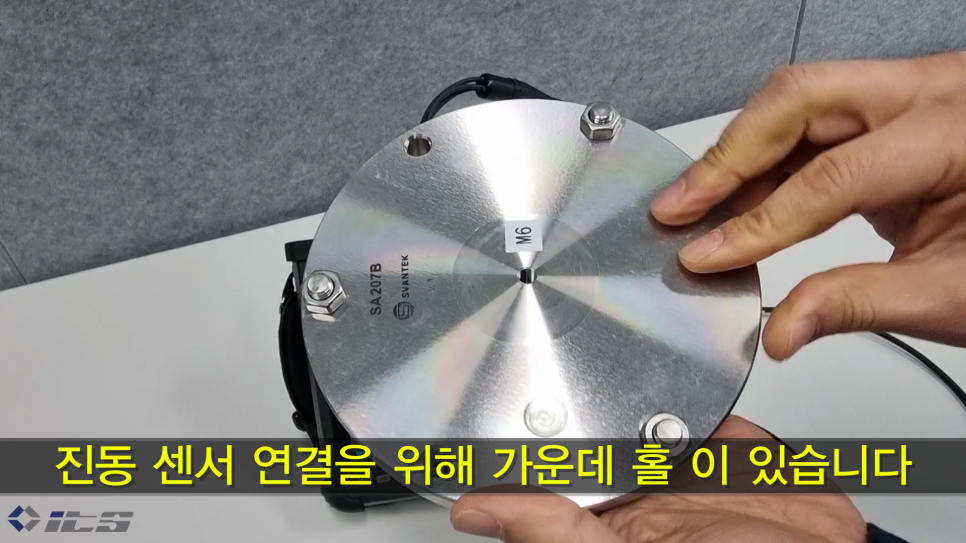

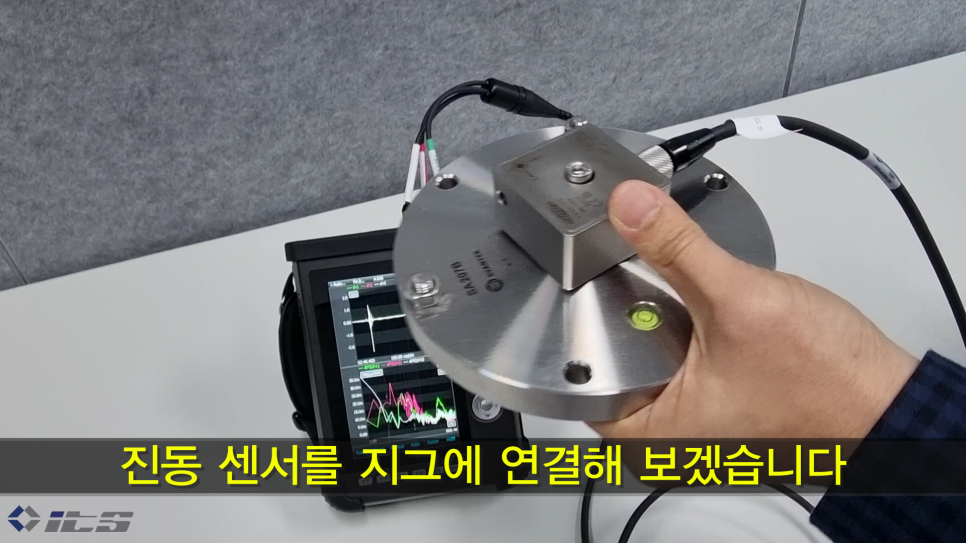

지반 진동 측정 시 주로 사용되는 진동센서 마운팅 용 지그(플레이트) 입니다.

지반 진동 측정용 지그(플레이트)

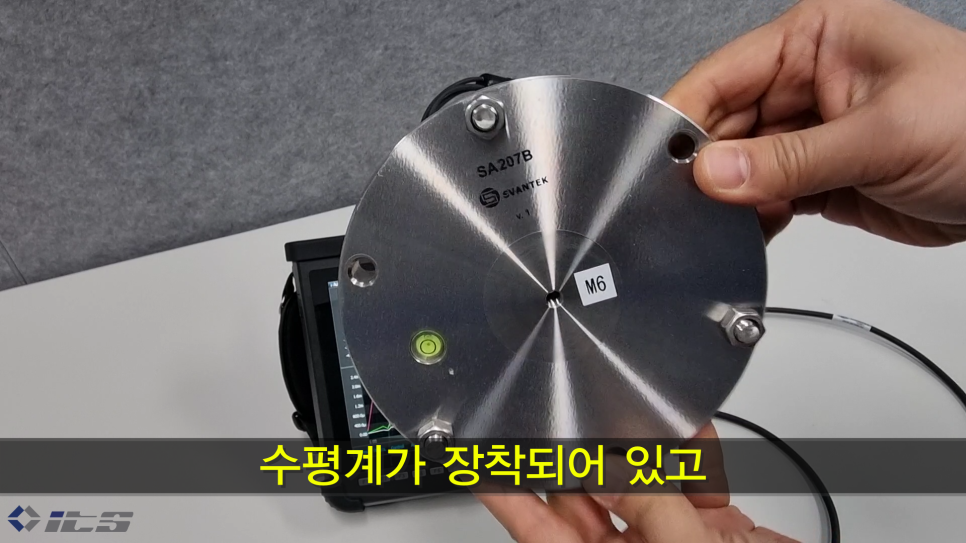

수평을 맞출 수 있게 수평계가 장착되어 있습니다.

SA207B

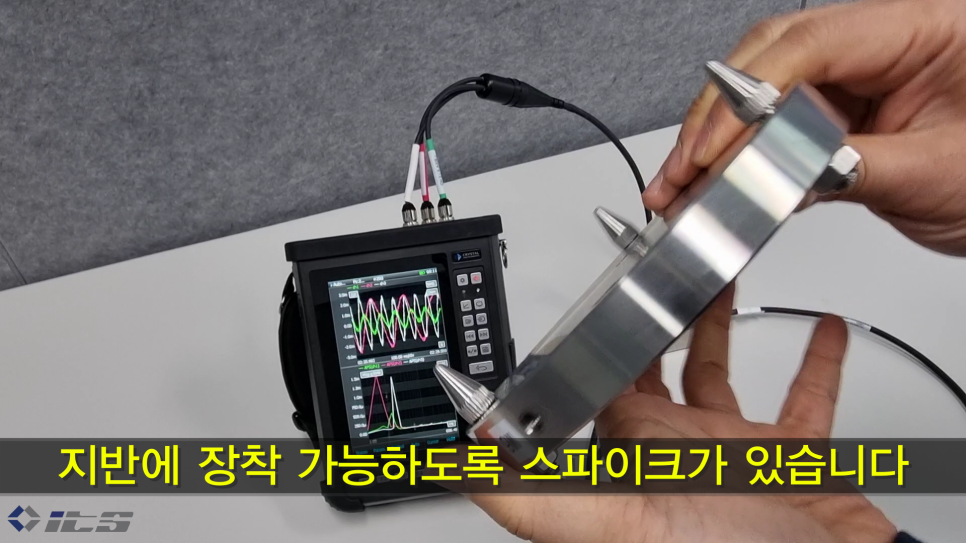

지반에 고정할 수 있도록 스파이크가 부착되어 있습니다.

지반진동 측정용 지그(스파이크)

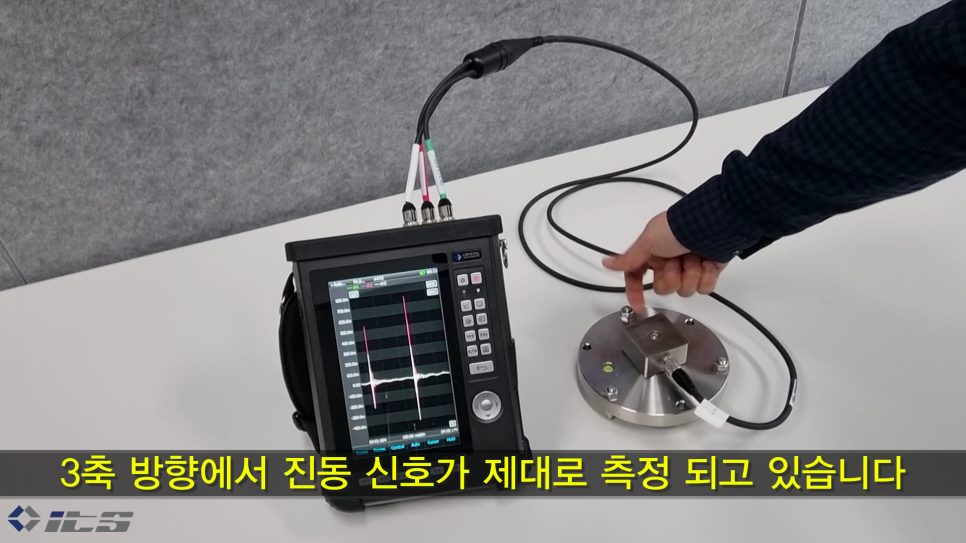

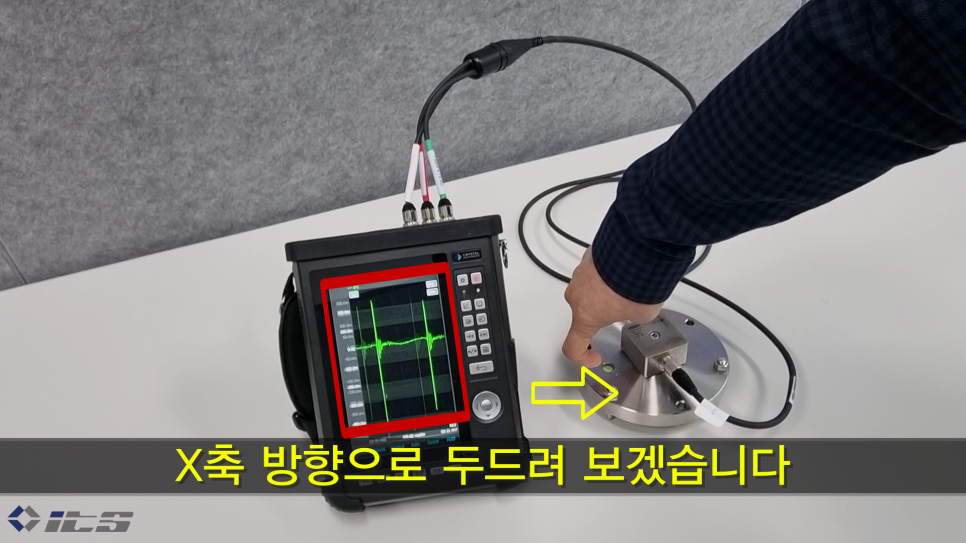

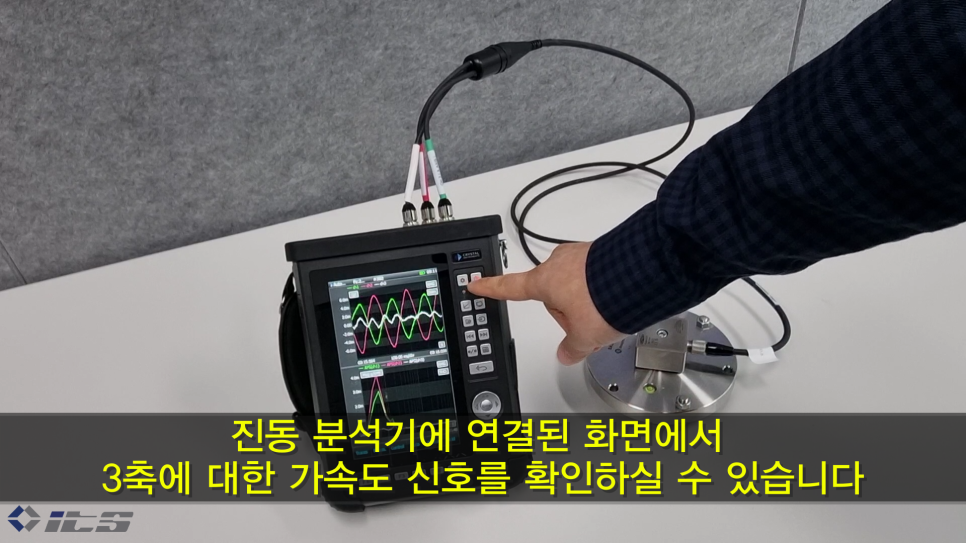

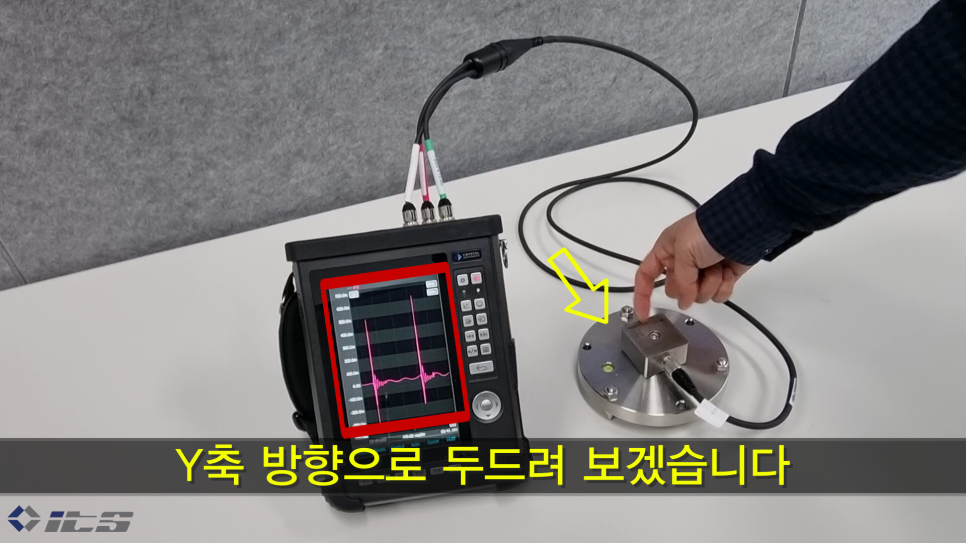

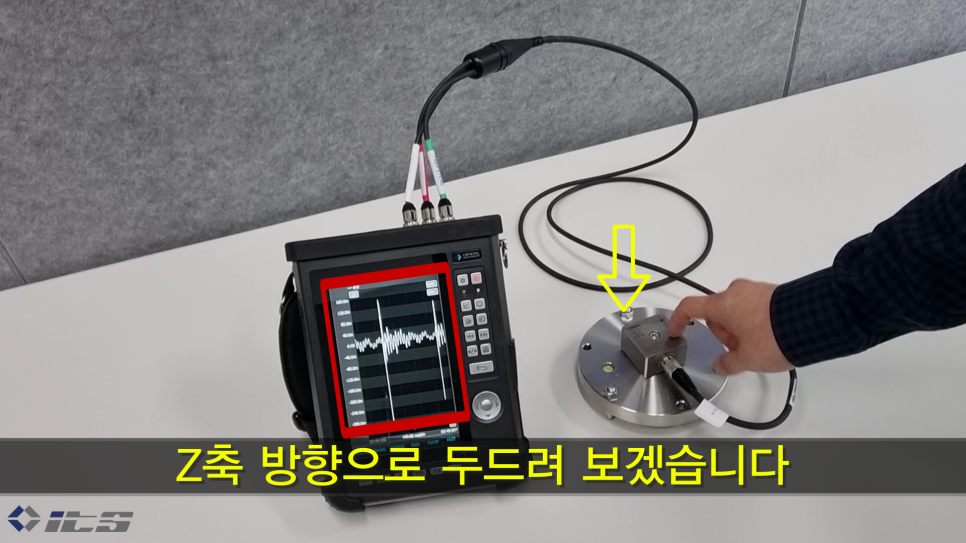

아래와 같이 X,Y,Z 각각의 방향에 대해 진동을 가하여 이때 진동 주파수 분석기에서 진동 파형을 관찰해 보았습니다.

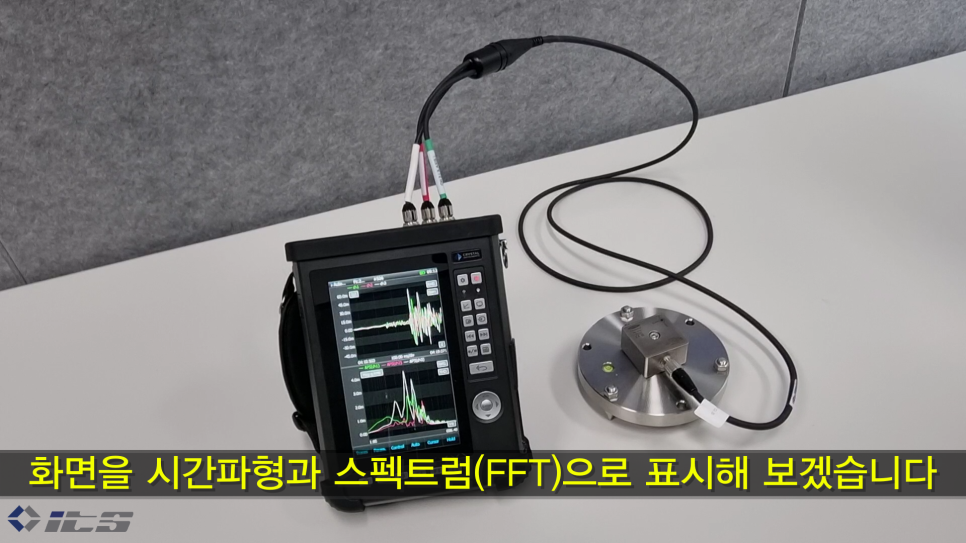

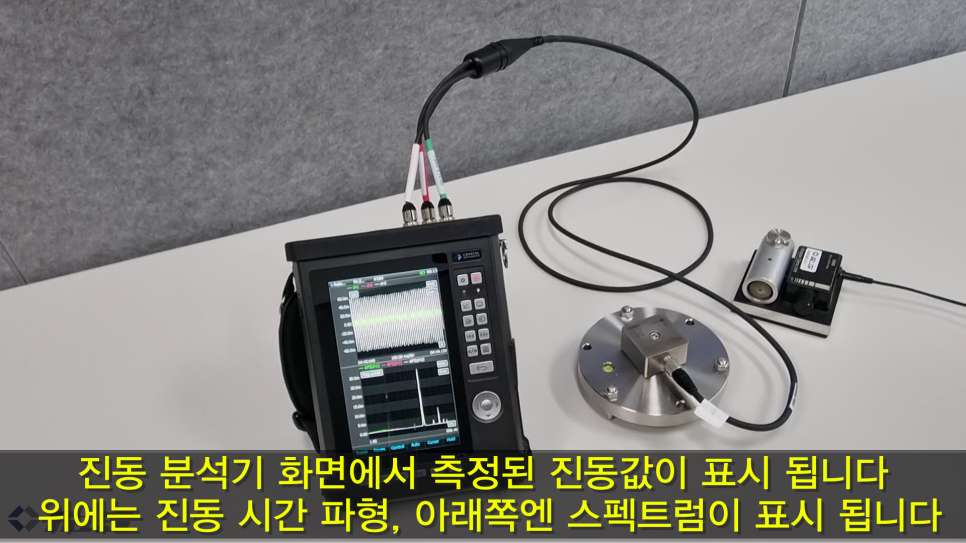

진동 주파수 분석기에서 시간 파형(Time Waveform)과 스펙트럼(FFT Spectrum)을 같이 화면에 표시하여 보겠습니다.

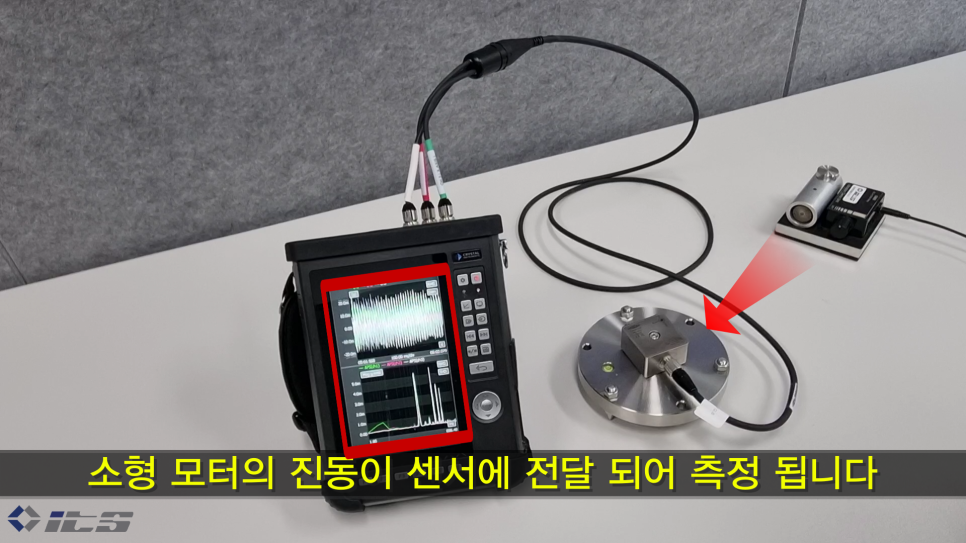

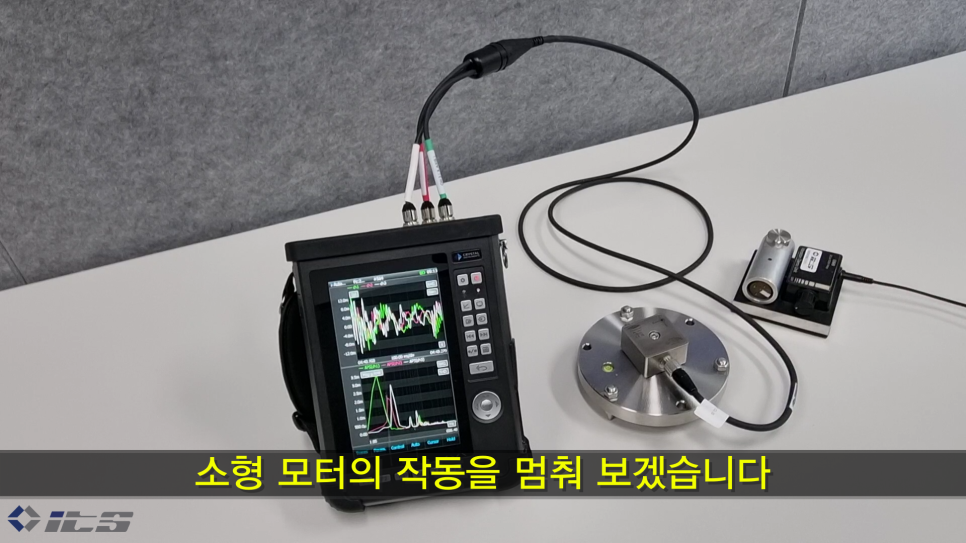

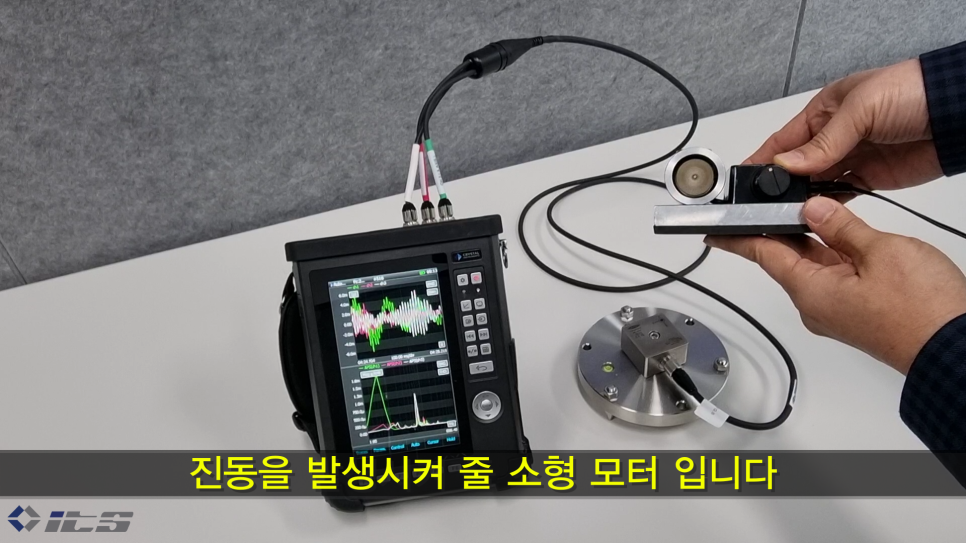

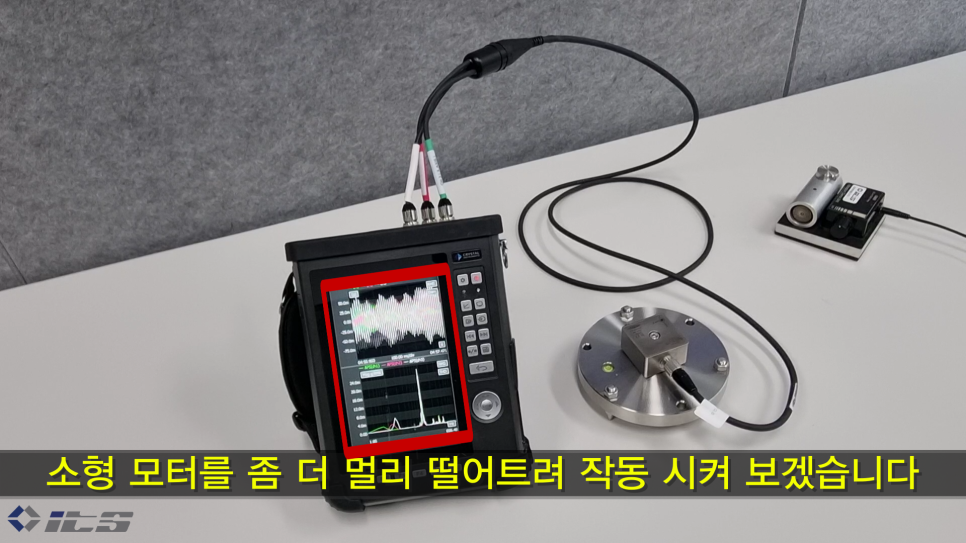

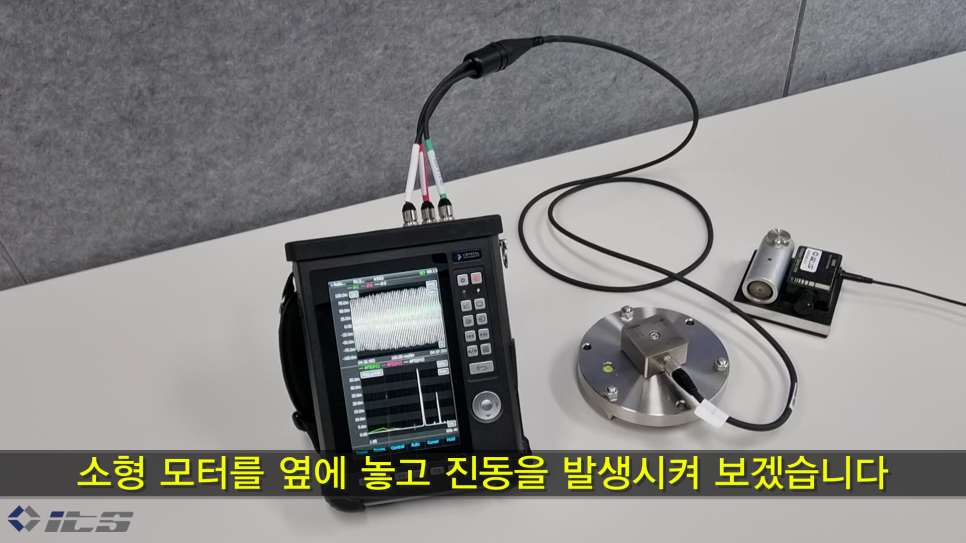

진동이 얼마나 잘 전달되는지 측정하기 위해 소형 모터를 사용하여 진동을 발생시켜 보겠습니다.
