저전압 저전력 IoT & 무선연결용 진동 가속도센서

저전압 저전력 IoT 무선 연결용 진동 가속도센서

기존에 IEPE 또는 ICP타입의 진동 센서들이 진동 측정 및 모니터링 분야에 널리 사용되고 있지만

이러한 IEPE 또는 ICP타입의 진동센서의 전원은 보통 18-30VDC 전압을 필요로 합니다.

또한 2선식으로서 특수 전원이 요구되며 이러한 2선식 회로 구성에 대해서는

아래에 정리된 블로그 내용을 참고하시면 이해하시는데에 도움이 될 것 입니다.



https://blog.naver.com/its-21/222008768617

IEPE(ICP) 타입 센서의 전원 공급 장치-IEPE(ICP) Power Supply

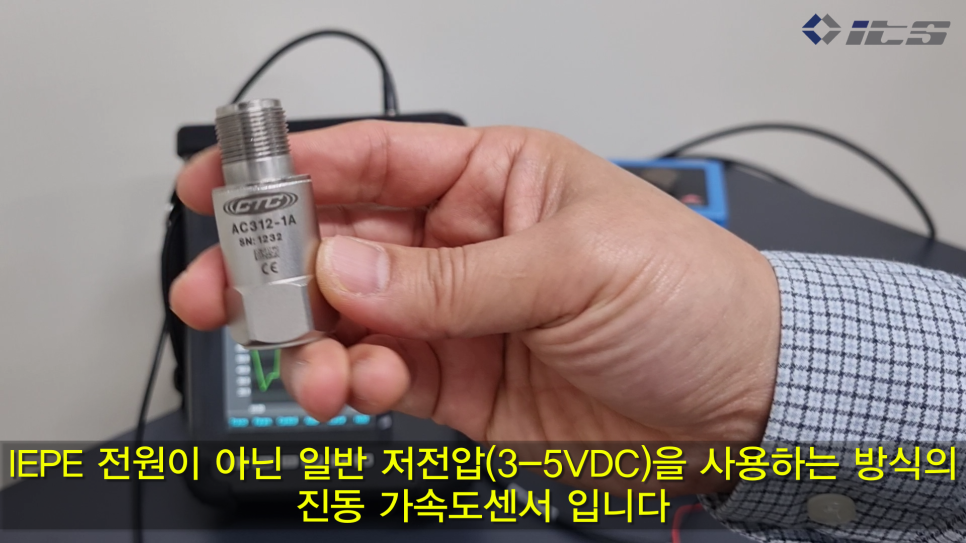

IEPE 또는 ICP 전원(18-30VDC)이 아닌 저전압 일반 전원(3-5VDC)을 사용하는 CTC사의 AC312-1A 모델은

아래 사진에서 보이는 것과 같이 일반 산업용 진동센서와 똑같은 외형으로 디자인 되었습니다.

저전압 방식의 진동 가속도센서

저전압 방식으로 저전력 방식이므로 이 진동센서를 이용하여 IoT(사물인터넷) 또는 무선 진동 모니터링 장비 또는

이와 관련된 디바이스등과 연동하여 무선 시스템으로 만들기가 용이하여 스마트 팩토리(Smart Factory) 분야에

매우 쉽게 적용 가능합니다.

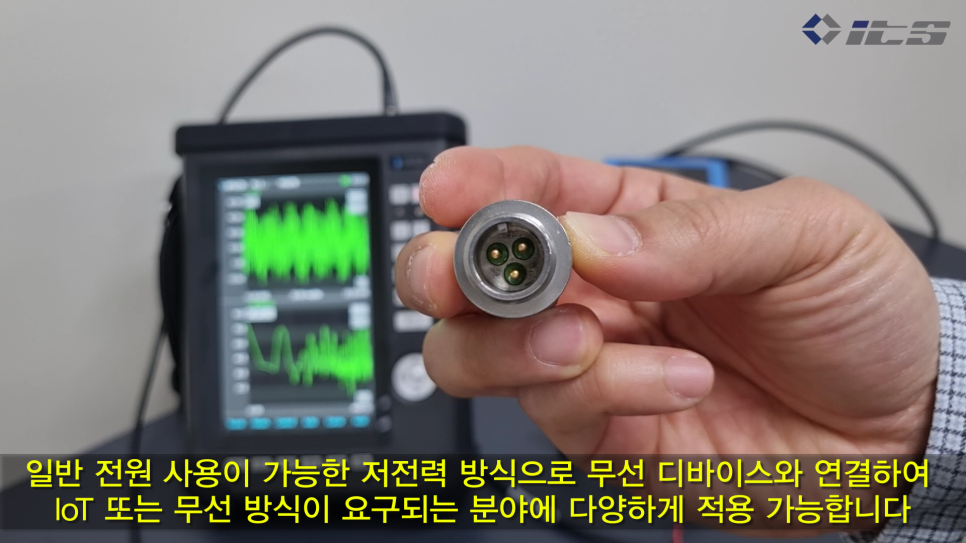

IoT 또는 무선 방식이 요구되는 분야에 다양하게 적용 가능

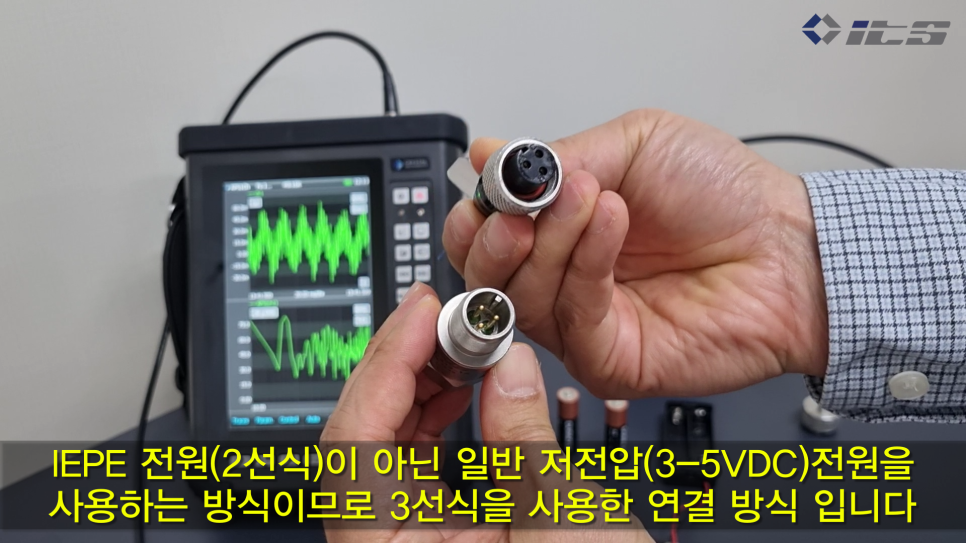

IEPE(ICP) 전원을 사용하기 않기 때문에 3핀 방식으로 제작 되었으며 커넥터 케이블 또한 3선 방식을 사용합니다.

3선식 진동 가속도센서

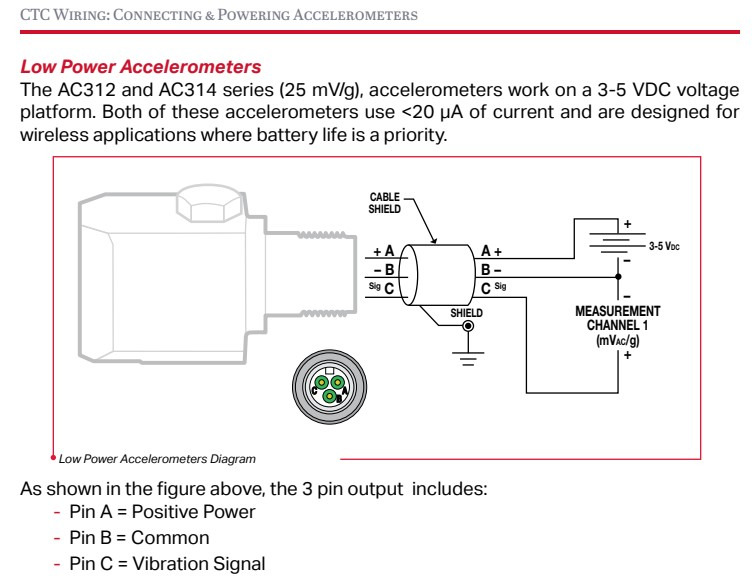

3선식 진동 가속도센서 케이블 연결도

이제 어떤 방식으로 이 센서가 작동되는지 마그네틱 베이스를 연결하고 진동값을 확인하기 위해

진동 교정기(캘리브레이터)에 연결해 보겠습니다.

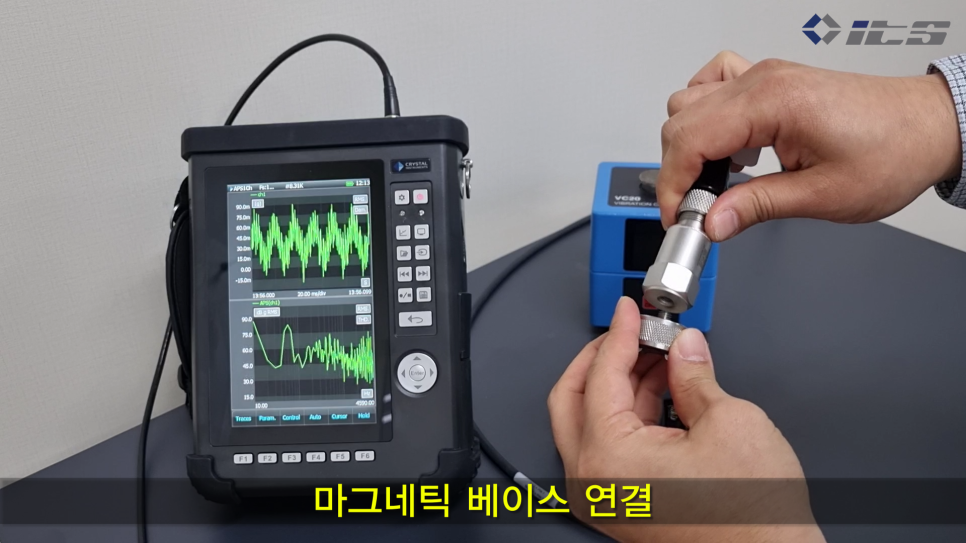

마그네틱 베이스의 연결

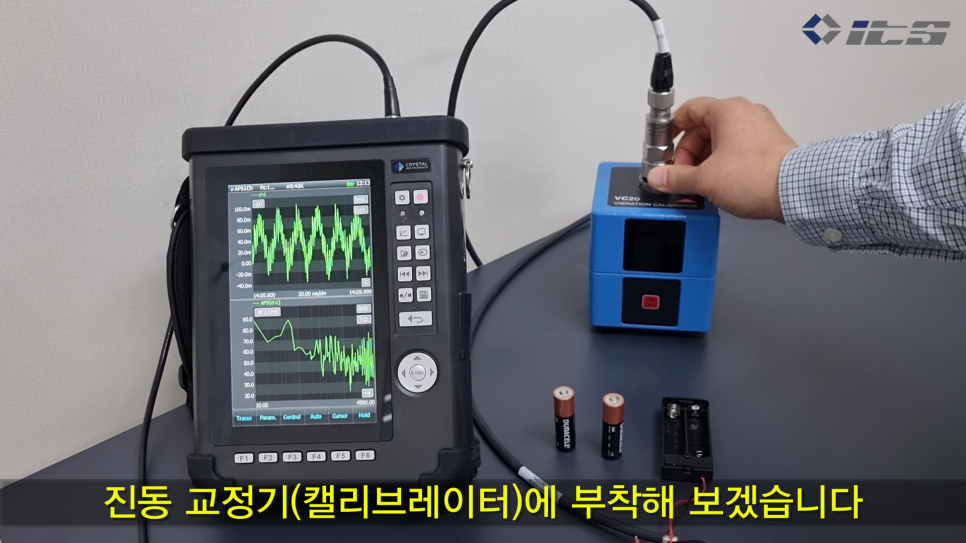

진동 교정기(캘리브레이터)에 진동 센서 부착

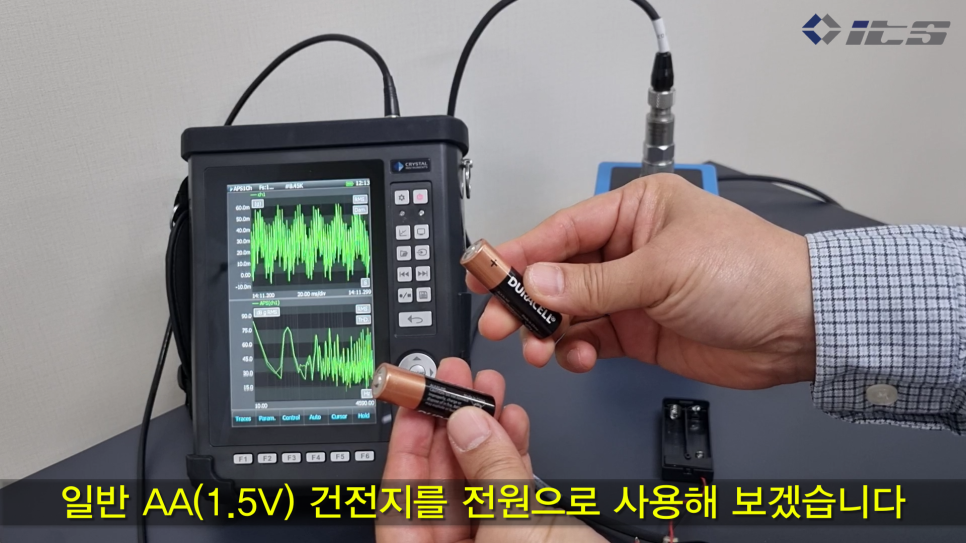

전원은 그냥 쉽게 구할 수 있는 AA 타입의 건전지 2개를 사용하여 진동센서의 전원을 공급해 보겠습니다.

일반 건전지 AA타입 2개를 전원으로 사용

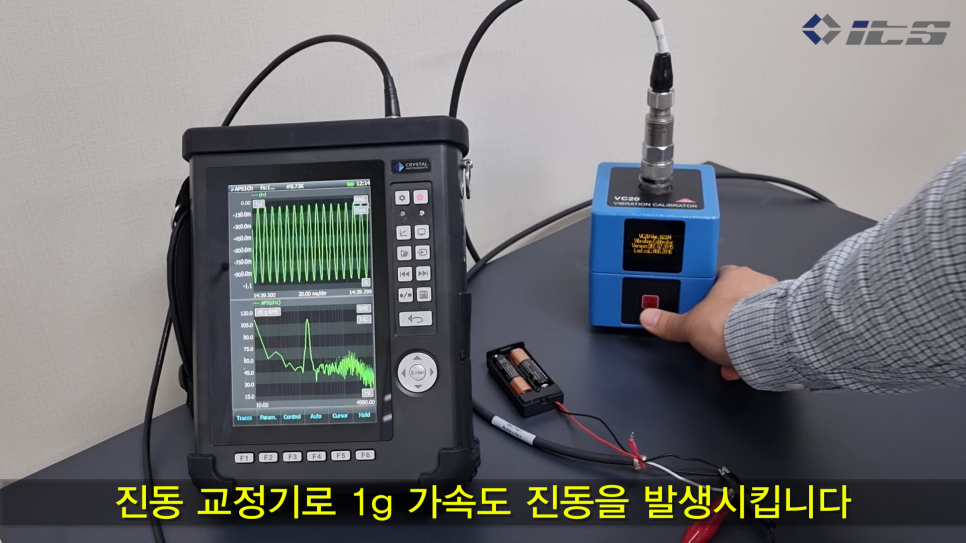

진동 교정기로 진동 가속도 1g를 발생시키고

진동 교정기 1g 가속도 가진

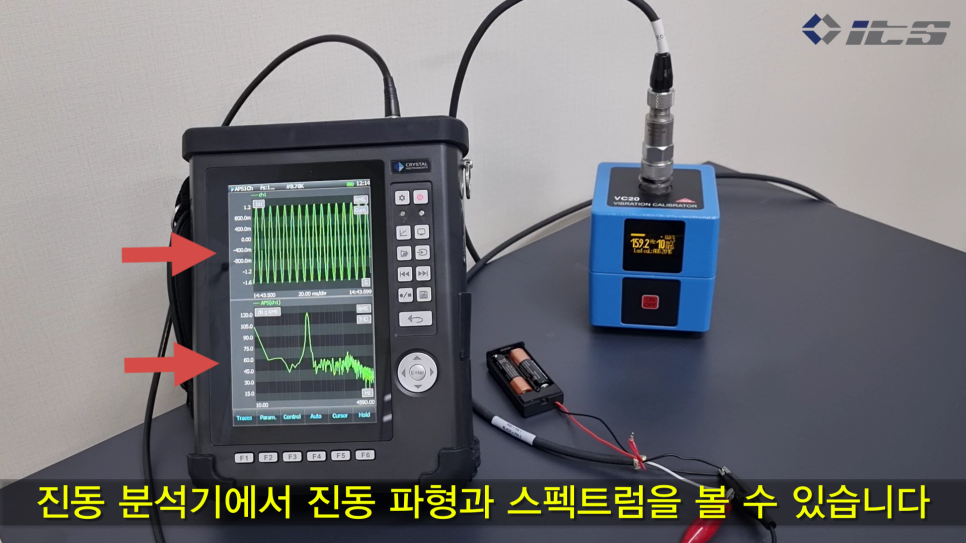

진동 분석장비에서 진동 파형 및 진동 스펙트럼을 확인합니다.

진동 파형 & 주파수 분석

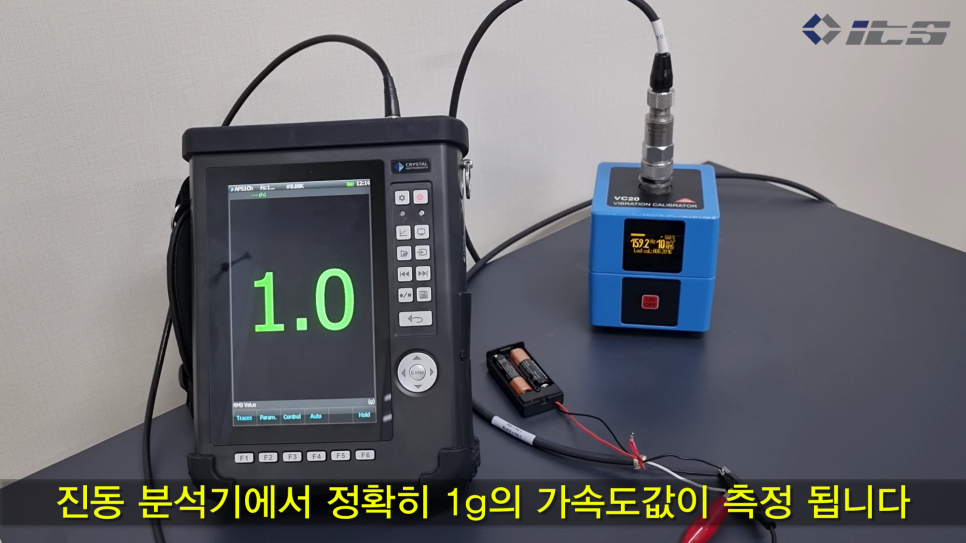

진동 교정기(캘리브레이터)에서 발생된 진동 가속도 1g가 진동 분석장비에 정확히 표시 됩니다.



관련 내용은 아래 동영상에서 확인하실 수 있습니다.



https://blog.naver.com/its-21/222984926358
