진동(가속도)과 온도(RTD PT100)를 동시에 측정(듀얼출력센서)

진동(가속도), 온도(RTD, PT100) 듀얼 출력 진동센서

산업현장에서 온도를 측정하는 방법으로 여러가지 방법이 있지만 가장 많이 사용되는 타입은 RTD(Resistance Temperature Detector)센서 입니다. 즉, 저항 온도 센서입니다.

기전력을 온도로 환산하여 온도를 측정하는 열전대, 써모커플(Thermocouple)과는 달리 RTD는 저항을 온도로 환산하여 측정하는 방식입니다.

RTD 타입의 온도센서는 써모커플와 달리 매우 높은 정확도와 안전성, 반복성이 을 가지고 있기 때문에 정밀한 온도 측정이 가능합니다. 또한 상대적으로 전기잡음에 영향을 많이 받지 않고 내구성도 뛰어난 장점도 가지고 있습니다.

사용 소재로는 백금, 니켈, 구리 등 다양한 소재가 사용되지만 이중에서 가장 많이 사용되는 소재는 백금입니다.

표준 백금 RTD는 -200⁰C ~ +800⁰C의 범위에서 사용 가능하며 가장 일반적인 RTD로는 PT100 센서를 가장 많이 사용합니다. ※참고: PT 100Ω은 온도가 0⁰C일 때 100Ω의 저항측정값을 나타내는 것을 의미 합니다.

즉, PT 500Ω : 온도가 0⁰C --> 저항 측정값 500Ω, PT 1000Ω : 온도가 0⁰C --> 저항 측정값 1000Ω을 의미 합니다. 만약 현재 온도가 50⁰C라면 PT100센서는 119.397의 저항값이 출력 됩니다.(아래 테이블 참고)

RTD PT100 온도 vs 저항 테이블

CTC사에서는 아래 그림에 보이는 것과 같이

진동 가속도 출력외에 RTD PT100을 이용한 온도 출력까지 가능한 듀얼 출력 진동센서를 출시하였습니다.

진동 & 온도 동시 출력이 가능한 듀얼 출력 진동센서 TR1012-M12A

커넥터는 4핀 커넥터를 사용합니다(2선은 진동 신호 출력, 2선은 온도 신호 출력)

4핀 커넥터(2선: 진동 출력, 2선:온도 출력)

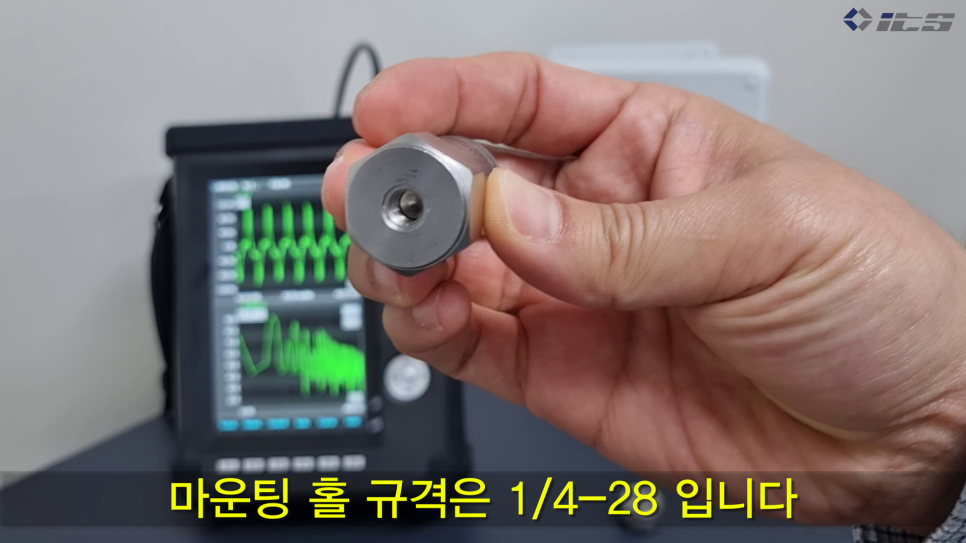

마운팅 홀 1/4-28

4핀 M12 커넥터 케이블

진동센서+마그네틱 베이스

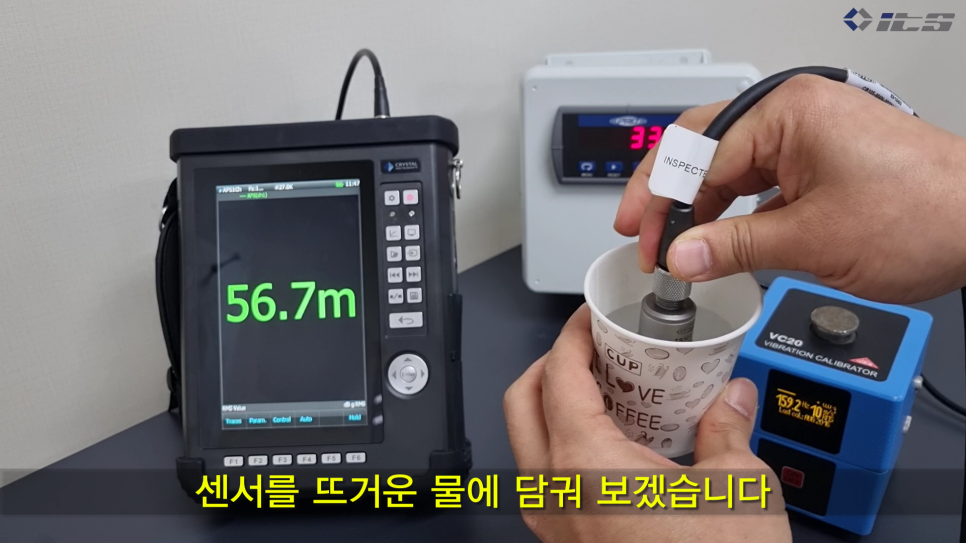

듀얼 출력 진동센서를 진동 교정기에 부착하여 진동을 측정해 보겠습니다.

듀얼 출력 진동센서는 Top커넥터와 Side커넥터 방식 또는 고감도(500mV/g) 모델, 고온용(162⁰C)모델로 다양한 모델이 있습니다.



관련 내용을 영상으로 확인하시려면 아래 동영상을 참고하시기 바랍니다.
