진동계 블루투스 진동청음 기능

모터, 펌프, 팬, 베어링 등등 각종 설비의 진동 진단용으로 사용되는 진동계로 유명한 TPI9080의 기능중

블루투스 헤드셋을 연결하여 현장에서 진동 청음 기능을 하는 방법에 대해 소개 하겠습니다.

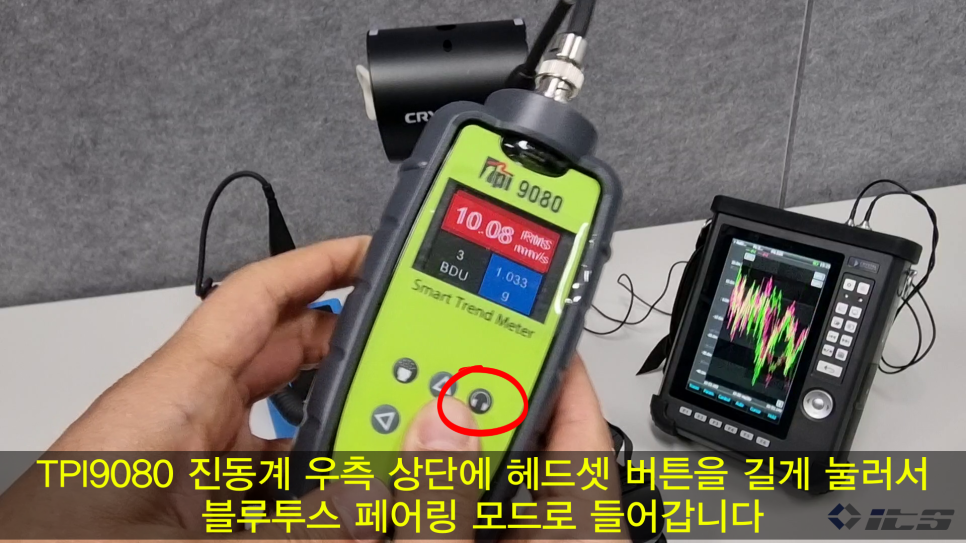

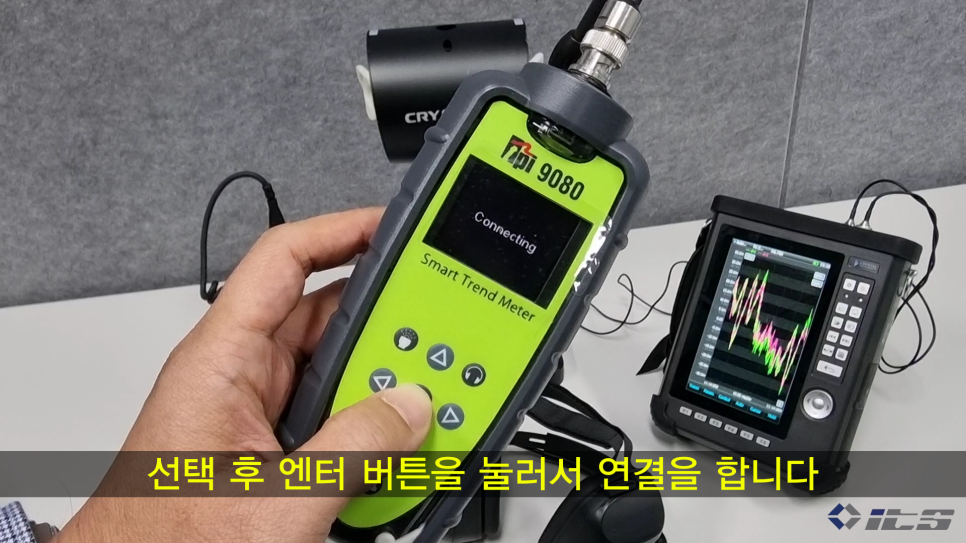

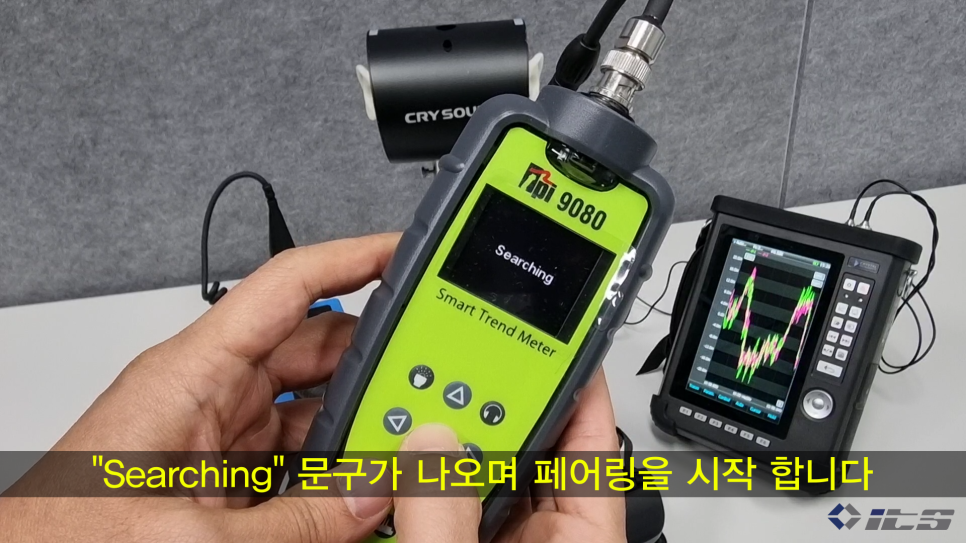

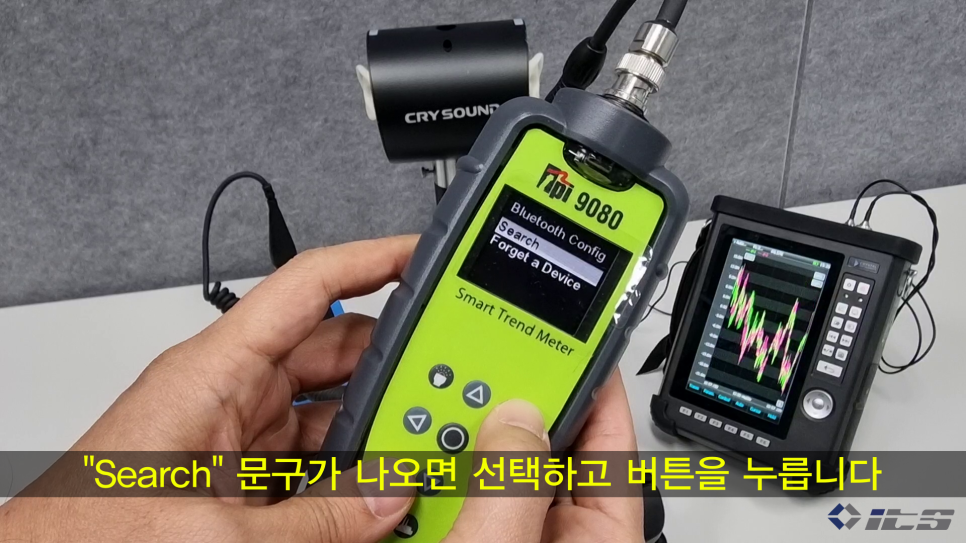

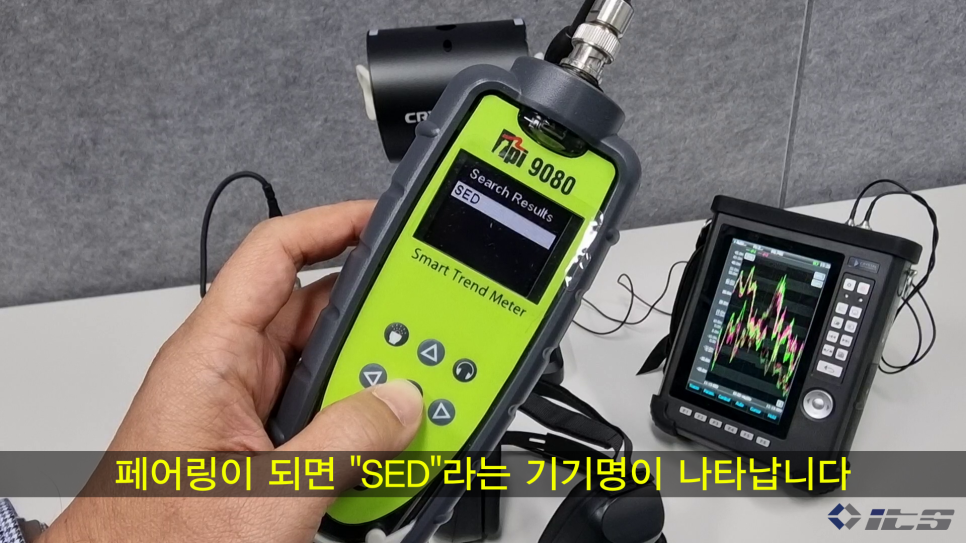

TPI9080과 블루투스 헤드셋

아래 보이는 블루투스 헤드셋은 TPI9080 진동계에 연결하여 사용할 수 있는 1세트 사진입니다.(케이스 포함)

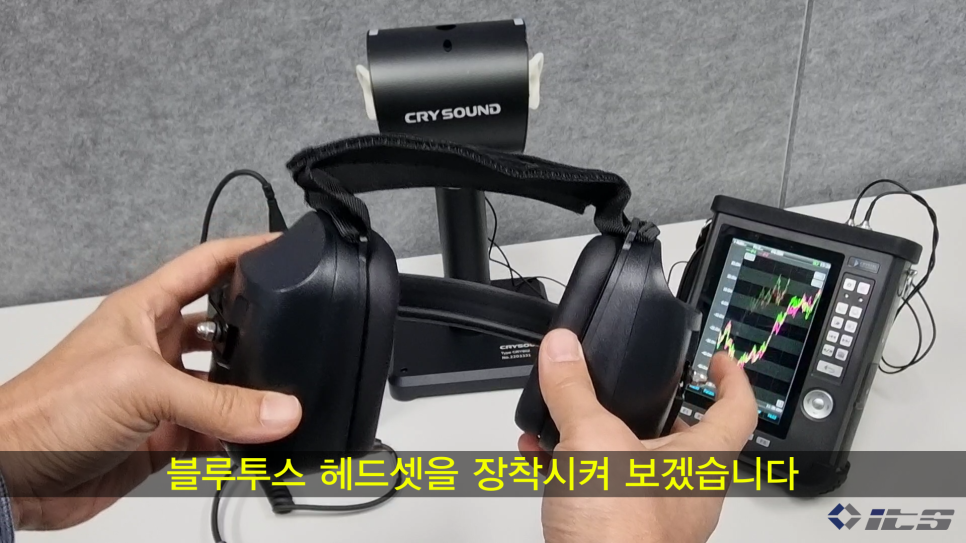

케이스에스 블루투스 헤드셋을 꺼내 보겠습니다. 블루투스 헤드셋의 모델명은 A9080 입니다.

블루투스 헤드셋 A9080

헤드셋 본체 옆에 충전기 연결 단자가 있습으며 충전기는 기본 포함되어 있습니다.

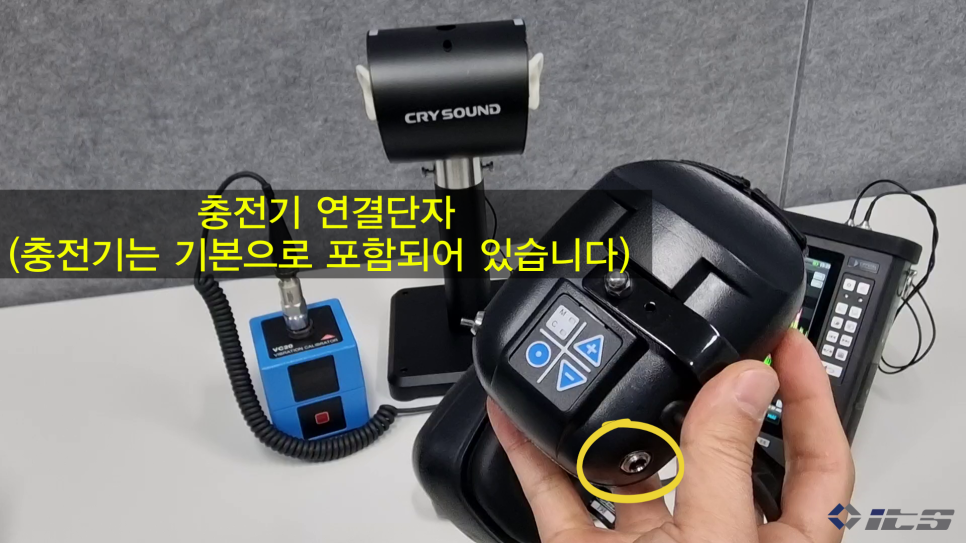

블루투스 헤드셋 충전기 연결 단자

반대편에는 전원 ON/OFF 스위치가 있습니다.

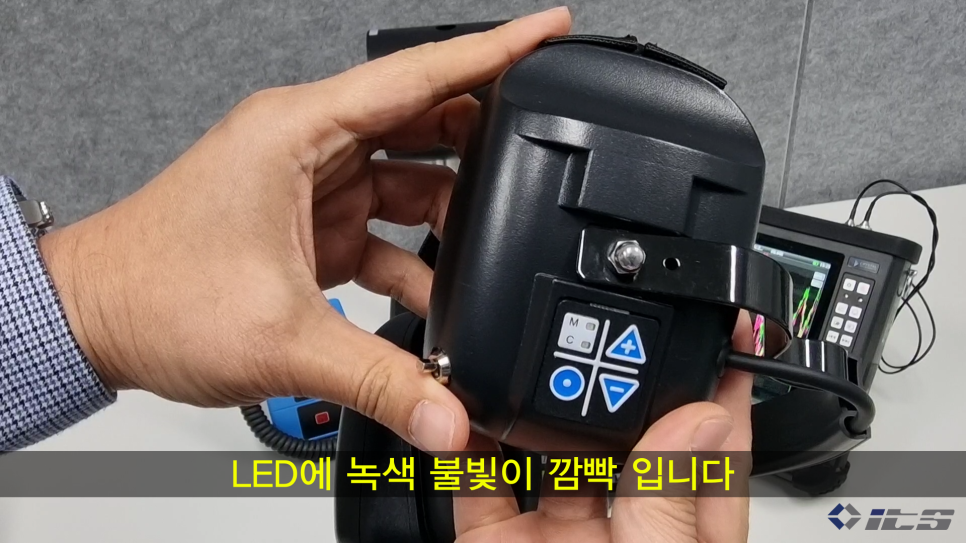

음량 조절을 위한 +/- 버튼과 연결 및 블루투스 페어링 상태를 나타내는 LED 상태 표시등이 있습니다.

A9080의 볼륨조절 버튼과 LED상태 표시등

전원 스위치를 위로 열려 작동 시켜 보겠습니다.

진동 음이 실제로 어떻게 들리는지 확인하기 위해서 사람귀의 특성과 유사하게 측정할 수 있는 인공귀를 장착한 이어 시뮬레이터라는 테스트 지그에 블루투스 헤드셋을 연결하여 진동 음을 레코딩 하고 이 음을 재생 시켜 실제로 어떻게 사람귀에 들리는지 테스해 보았습니다.

인공귀를 장착한 이어 시뮬레이터(CRY802)

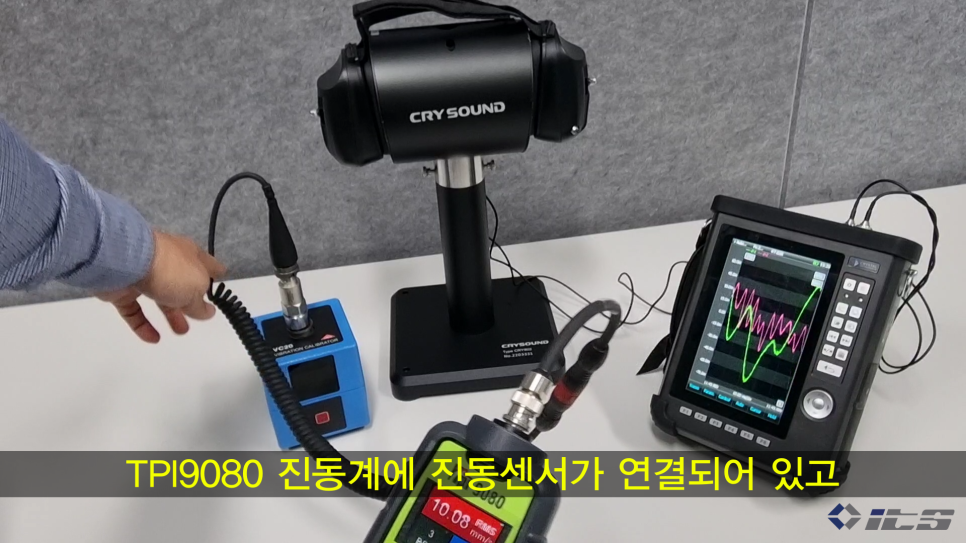

TPI9080에는 진동 측정을 위한 진동 가속도센서가 연결되어 있고

진동 가속도센서의 연결

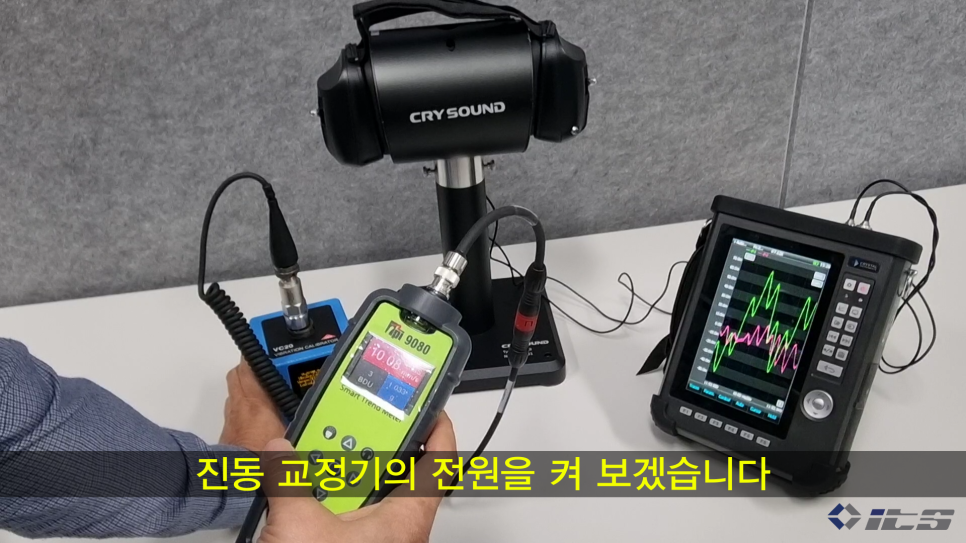

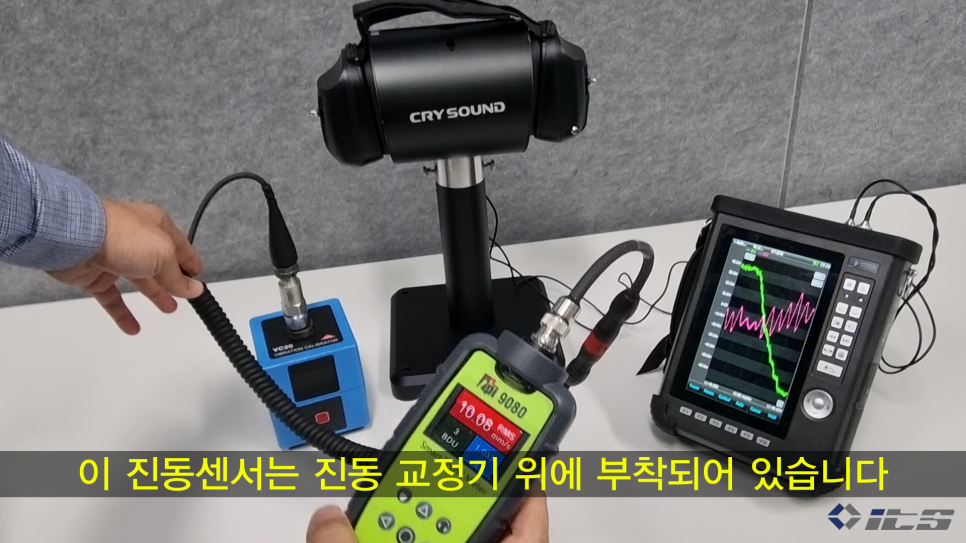

이 진동 가속도센서는 진동을 발생시켜주는 진동 교정기(VC20)에 마그네틱 베이스(자석)을 이용하여 부착되어 있습니다.

진동 교정기에 부착

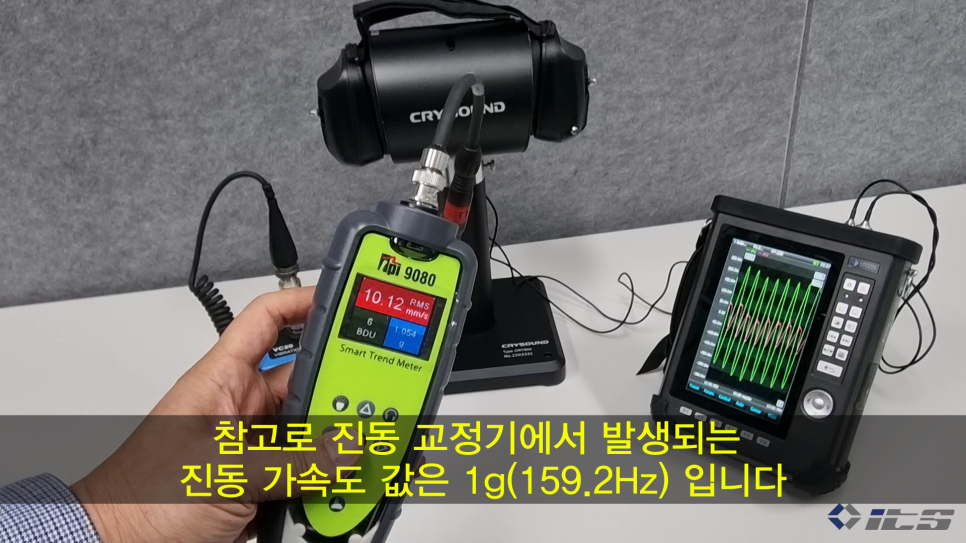

진동 교정기에서 1g(159.2Hz)의 진동 발생

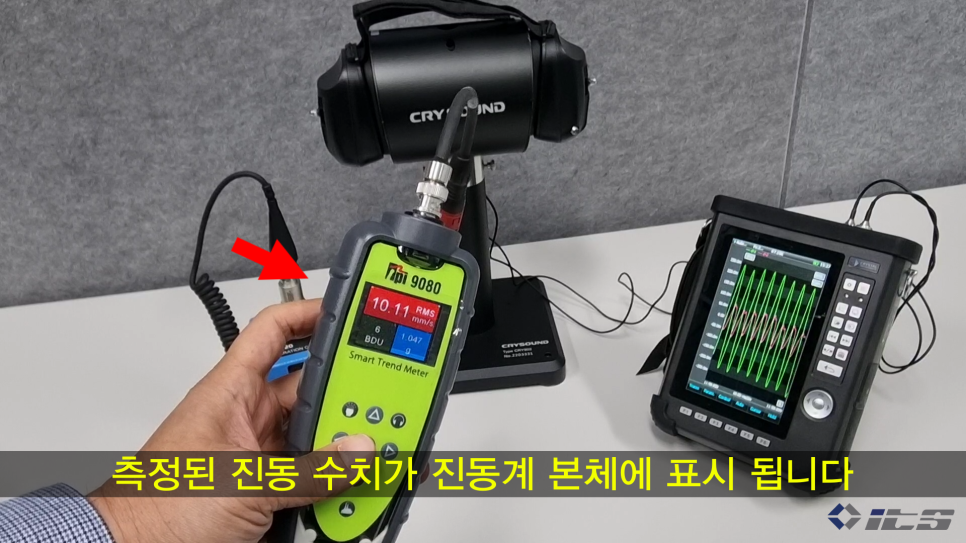

진동 교정기에서 발생한 진동 주파수 159.2Hz에서 1g 값이 발생되고 이 진동을 TPI9080에서 측정 합니다.

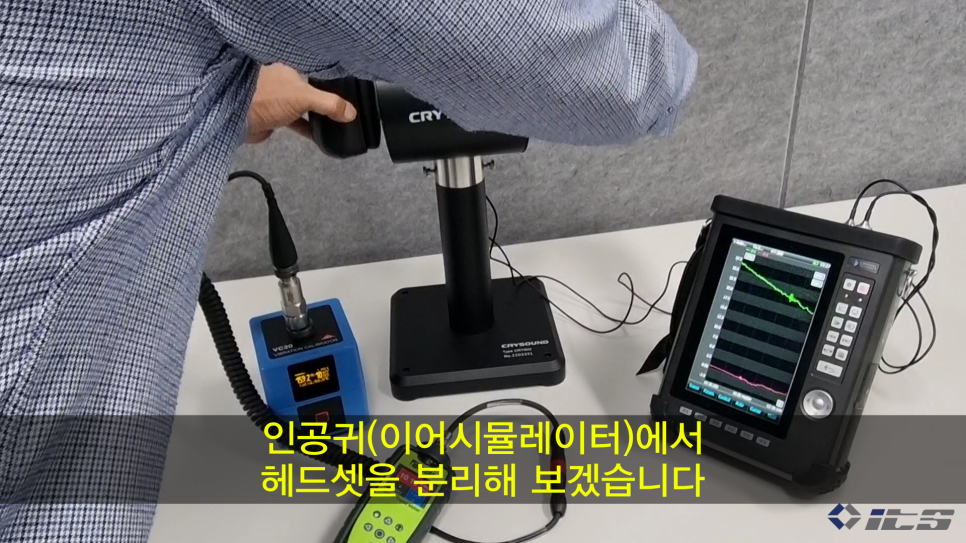

그리고 TPI9080에서 블루투스 헤드셋으로 진동 음이 전달되고 이 진동 음은 인공귀를 장착한 이어 시뮬레이터(CRY802)로 전송 됩니다. 이어 시뮬레이터에는 사람 귀의 특성과 매우 유사하게 측정할 수 있는 측정용 마이크로폰이 내장되어 있어서 이 진동음이 측정되고 이 진동 음은 레코딩 기능이 장착된 진동 분석장비인 CoCo-80X에서 레코딩 되고 분석 됩니다.

레코딩 기능이 있는 진동 주파수 분석기 CoCo-80X

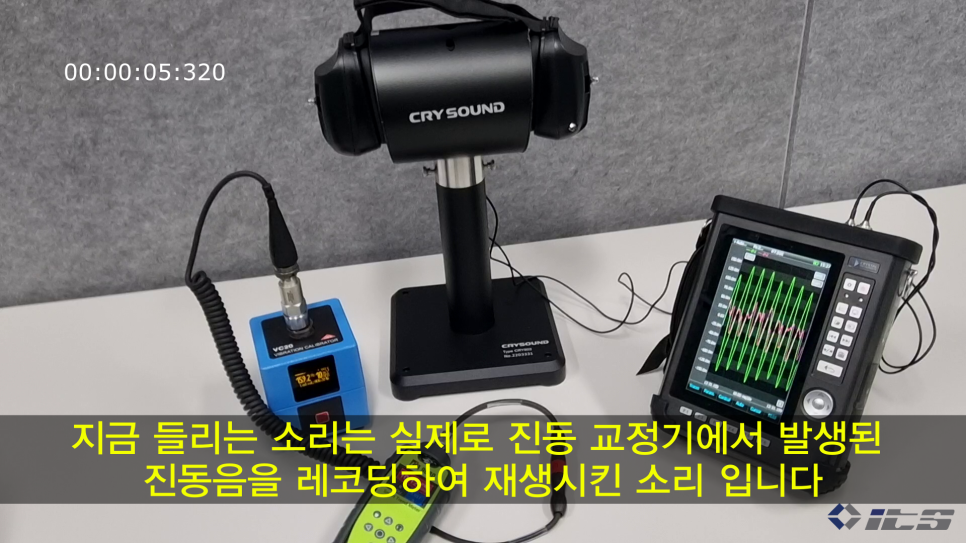

레코딩한 진동음의 재생
