4-20mA 출력 진동센서와 인디게이터(진동 모니터)

4-20mA 출력 진동센서와 인디게이터(진동 모니터)

4-20mA 진동센서는 보통 PLC나 DCS에 연결하여 사용하기도 하지만 아래 사진에 보이는 것과 같이

진동 속도 또는 가속도 값을 화면에 표시해 줄 수 있는 인디게이터 또는 진동 모니터라 불리는 장치에 연결하여

같이 사용되는 경우가 많습니다.

4-20mA 진동센서와 인디게이터(진동 모니터)

우선 4-20mA 출력 진동센서를 준비 합니다

아래 진동센서 사양은 0-25.4mm/s(RMS), 측정 주파수 범위는 (3-2,500Hz)입니다

4-20mA 출력 진동 속도센서

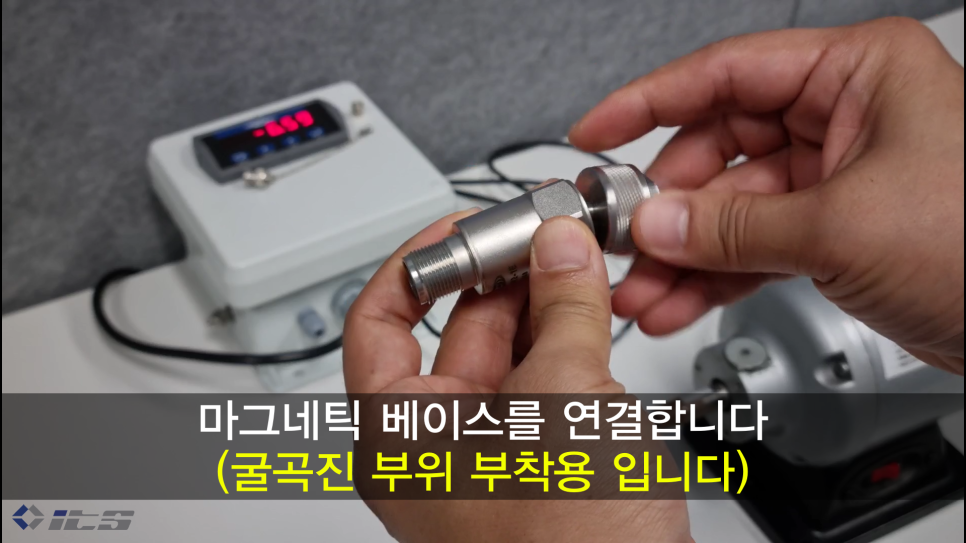

굴곡진 부위에 부착 가능한 마그네틱 베이스를 연결합니다.

마그네틱 베이스(굴곡진 부위 부착용)

신호를 전송해줄 2핀 MIL 커넥터를 연결합니다.

진동센서 케이블(2핀 MIL 커넥터)

진동센서를 테스트할 대상체인 모터에 부착 합니다.

진동센서와 모터

인디게이터(진동모니터)의 내부는 아래 사진과 같습니다.

진동 모니터(PMX1000)

모터를 구동하기 전 진동값은 거의 제로에 가깝게 표시 됩니다.

진동이 발생하지 않을때

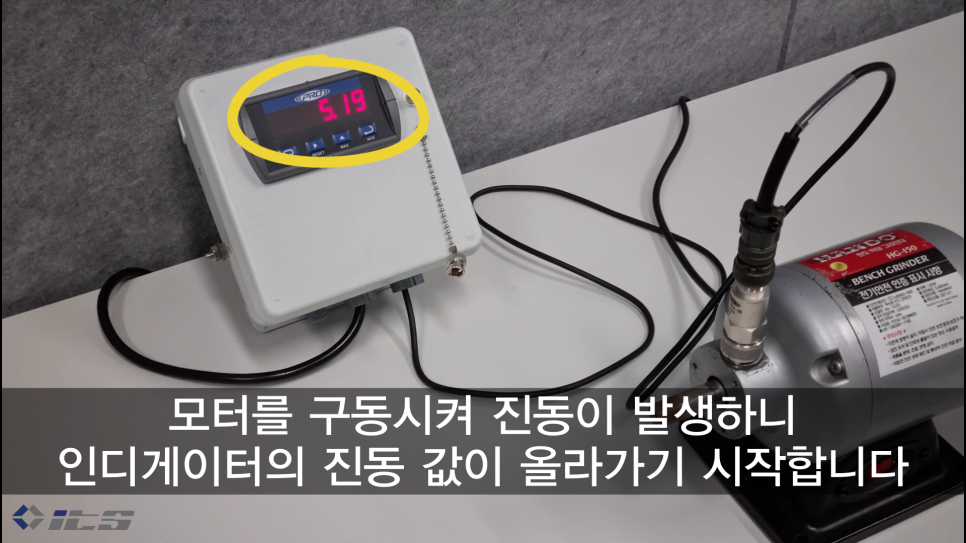

모터를 구동시켜 진동을 발생시키니 인디게이터(진동 모니터에)의 값이 올라가기 시작합니다.

모터를 구동시켜 진동을 발생시킴

모터의 구동을 멈추니 진동 인디게이터(진동 모니터)의 값이 내려갑니다.

모터를 구동을 멈춤

진동 인디게이터(진동 모니터)의 설정은 전면에 있는 버튼으로 손쉽게 설정 가능하며

특정 진동값을 넘어선 경우 접점(릴레이) 출력이 되도록 설정 가능 합니다.



https://youtu.be/ZiJqxjRcAjo



https://www.its21.co.kr/product/list.html?c_id=A002001

아이티에스(주)
