진동센서의 신호 출력 비교 Dynamic(전압) vs 4-20mA(전류)
아이티에스(주)
2023. 4. 18. 15:57
각종 산업 현장에서 진동 모니터링 및 경향관리용으로 사용되는 진동 센서들 중에서
다이나믹 전압 신호 출력 센서와 4-20mA 전류 출력 센서의 특징에 대해 정리 및 비교해 보았습니다.
|
|
|
|
|
출력 타입
|
Dynamic 전압 신호 출력
|
4-20mA 전류 출력
|
|
진동 물리량 선택 가능 옵션
|
가속도(Acceleration),
속도(Velocity)
|
가속도(Acceleration),
속도(Velocity)
|
|
상시 진동 모니터링 용도
|
|
|
|
휴대용 진동 측정 용도
|
|
-
|
|
측정 주파수 범위
|
초저주파~고주파 측정 가능
(0.1Hz-23,000HZ)
|
3Hz-10,000HZ
|
|
측정 케이블 길이 제한
|
250미터
(케이블 사양에 따라 변동 됨)
|
없음
|
|
진동 진단 정보 제공
|
주파수 분석이 가능한
Timewave form
데이터 취득 가능
|
RMS 또는 Peak 데이터로
진동 경향 관리 가능
|
|
연결 디바이스/
신호처리장치
|
휴대용 진동 분석기/
온라인 진동 모니터링 시스템
|
주로 PLC/DCS/SCADA 시스템
|
|
적용 분야
|
센서 종류에 따라
연구용/지반진동/충격진동
/진동 모니터링/초음파진동
/수중진동/구조진동 등
다양한 분야에 적용 가능
|
주로 기계 진동 경향 관리 용도로 사용
|
|
일체형 케이블 또는
Armored 케이블 옵션
|
|
|
|
방폭 지역 옵션
|
|
|
|
듀얼 출력 및 3축 진동 측정 옵션
|
|
|
|
최대 사용 가능 온도 범위
|
162 °C
|
100 °C
|
|
보증 기간
|
무제한/ 평생 보증
|
|

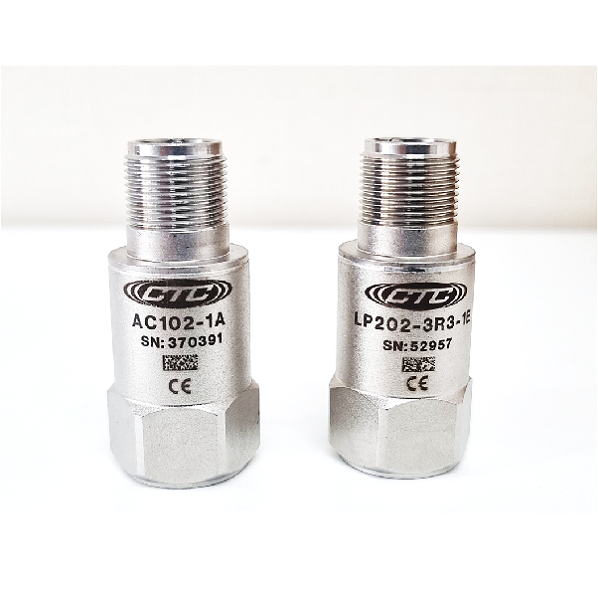

아래 사진은 두 종류의 센서를 직접 비교한 사진 입니다.
외형은 아래 사진에 보이는 것과 같이 두 센서가 100% 동일 합니다.
Dynamic 전압신호 출력 진동 센서 vs 4-20mA 전류신호 출력 진동 센서
커넥터 방식도 2핀 커넥터 방식으로 동일하며
2핀 커넥터 방식(동일)
마운팅 홀도 1/4-28로 동일합니다.
마운팅 홀 방식(1/4-28 동일함)
아래 블로그는 Dynamic 전압 신호 출력 센서에 대한 내용이며
아래 블로그 내용은 4-20mA 전류 신호 출력 센서에 대한 내용이니 한번 참고하시기 바랍니다.
