산업용 초음파 음향 카메라

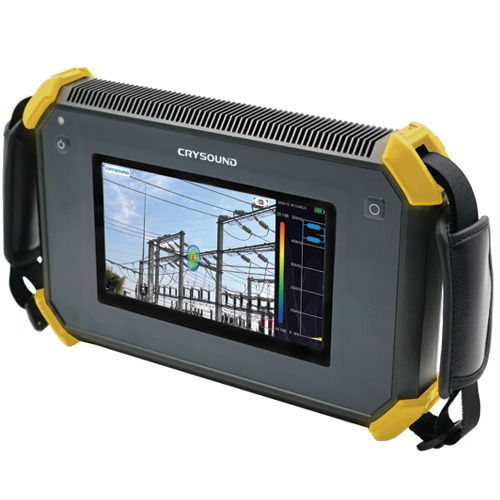

CRY2623 산업용 초음파 음향 카메라

​

▶ CRY2623은 초음파 주파수 대역을 지원하는 휴대용 산업용 음향 카메라 입니다.

128개의 마이크로폰을 사용한 어레이 빔포밍(BeamForming)기술을 결합하여 음원 분포 데이터를 취득하고

고화질 카메라로 실시간으로 비디오 이미지를 수집합니다. 음원 분포 데이터와 영상 이미지를 통합하여

변화하는 음원을 시각화 이를 직관적으로 보여 줍니다.

▶ CRY2623 산업용 음향 카메라는 시끄러운 산업 환경에서 발생할 수 있는 공기, 가스 및 진공 누출 결함을 신속하게 감지하는 데 사용할 수 있습니다. 또한 부분 고전압 전기 장비에 대한 부분 방전(Partial Discharge)을 측정할 수 있으며 부분 방전의 유형 및 가스 누설 추정 및 손실값을 표시할 수 있습니다.

CRY2623 산업용 초음파 음향 카메라

---

산업용 초음파 음향 카메라

장점

▶최고의 사양

- 업계 최초 128개 마이크로폰 사용, 최장 거리 120미터에서도 측정 가능!

▶손쉬운 사용법

- 7인치 터치스크린 방식으로 매우 보다 편리하고 빠르게 사용할 수 있습니다.

측정을 위해 단지 측정 주파수 범위/동적 범위 두가지만 조정하면 됩니다.

▶편리한 부가 기능

- 한국어 지원(영어 기본)

- 포커스 기능을 내장(원하는 누설/누출 및 부분 방전만 집중적으로 볼 수 있습니다)

- 누설 추정 및 손실값을 표시기능

- 테스트 리포트 생성을 위한 소프트웨어 제공

▶ IP54 등급의 뛰어난 내구성

▶다양한 적용분야: 석유화학/전기/전력/발전소/반도체/자동화설비/자동차/철강/항공/군수에서의 압축공기/스팀/가스 누설 또는 누출, 전기(아크/코로나/부분 방전-PD),초음파 진동 등등 다양한 분야에 적용 가능

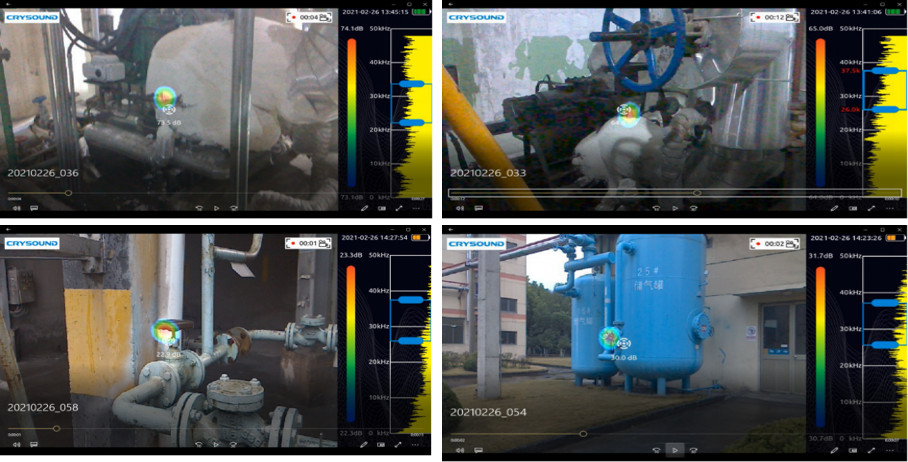

가스 누설 및 누출 감지

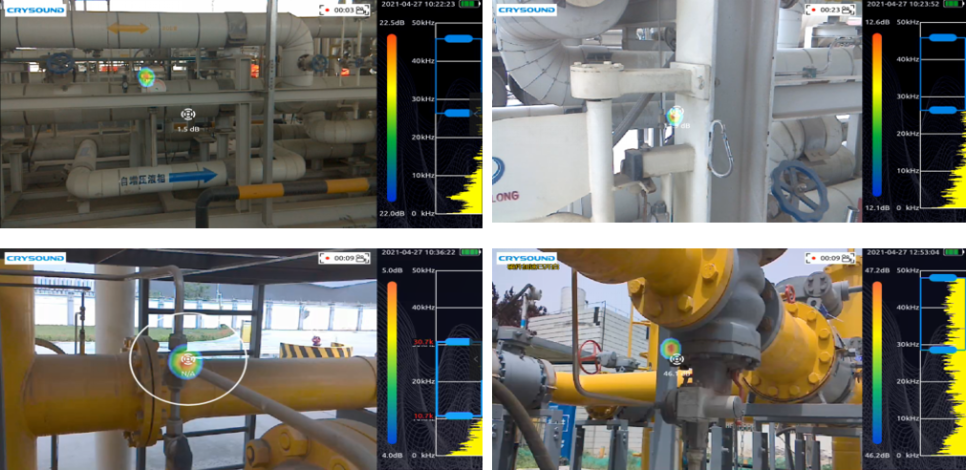

배관의 공기 누설 및 누출 감지

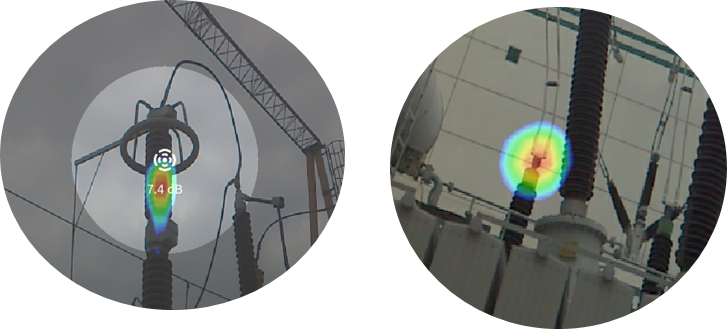

코로나 & 부분 방전(Partial Dischage)

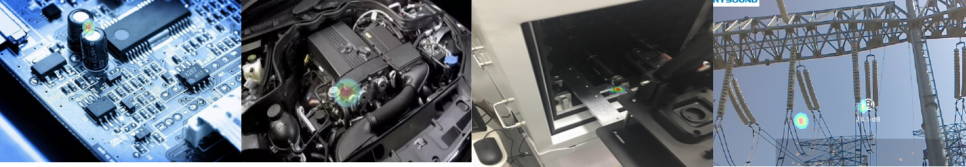

반도체 부품 및 차량 부품, 초음파 진동 측정

---

사양

마이크로폰	128개의 MEMS 마이크로폰
측정 주파수 범위	2KHz-48KHz
Dynamic range	0.5dB-12dB up to110 dB
측정 음압 레벨 범위	25.7-132.5dBA
자동 최대/최소/dB 게인gain 기능	사용자 선택 가능
소스 표시	단일 또는 다중 소스 표시
음향 이미지 시야각	62°
음향 이미지 프레임 속도	25 FPS
누설 탐지 레이트	10m 5bar 0.92ml/s 0.5m 5bar 0.55ml/s
측정 가능한 거리	0.3m-120m
Camera
카메라 시야각	62° 2x Zoom in
카메라 초점 길이	3.04mm fixed focal length
카메라 픽셀	8 million pixel
Display
분해능	1024*600 (614,400 픽셀)
사이즈	7인치
터치 스크린	정전 방식
밝기	조절 가능
사진 메모 기능	5개 메모 입력 가능
표준 파레트	3가지: Grayscale, Ironbow, Blue-Red
데이터 저장
내장 메모리	8G
외부 메모리	TF 메모리 카드, 최소 64G, 최대 256G 확장 가능
데이터 저장 포맷	사진-jpg, 비디오- mp4
전원 관련
배터리 용량	1×6600mAH@7.2V Rechargeable battery and 1×external battery package.
배터리 사용 시간	4시간(기본)+6시간(외장배터리) 사용 가능
충전	USB Type-C port， USB PD protocol supported, 15W
소비 전력	15W for battery charge； 29W for maximum power consumption
절전 기능	자동 전원 꺼짐 및 절전 기능
인터페이스
	USB 3.0 Type-C USB host port
	3.5mm 헤드폰 연결 단자
동작 환경
동작 온도 범위	-20℃- +50℃
보관 온도 범위	-20℃ – +40℃
일반 사양
보호 등급	IP54
사이즈	272mm×174mm×42mm
무게	1.7kg
인증	CE, FCC, RoHS-compliant, MSDS, CNEX, ATEX
언어 지원
언어	한국어,영어,프랑스어,독일어,이탈리아어,일본어,노르웨이어,폴란드어,포루투칼어,러시아어,스페인어,스웨덴어,
소프트웨어
리포트 종류	Gas/Electricity, ISO 50001
분석 기능	Waveform, Spectrum, Spectrogram, leakage assessment, discharge type discrimination
