4-20mA 진동 & 온도 듀얼 출력 센서

진동 & 온도 4-20mA 출력 듀얼 출력 센서

산업체의 다양한 설비의 진동 경향관리 또는 모니터링 시 진동 신호 뿐만 아니라 온도까지 같이 볼 필요가 있는 설비들이 많이 있습니다. 특히 모터의 경우 진동과 온도를 동시에 관리하는 경우가 매우 많습니다.

이때 유용하게 사용될 수 있는 루프 파워(Loop Power) 3선식 듀얼 출력 (진동 & 온도)센서를 소개합니다.

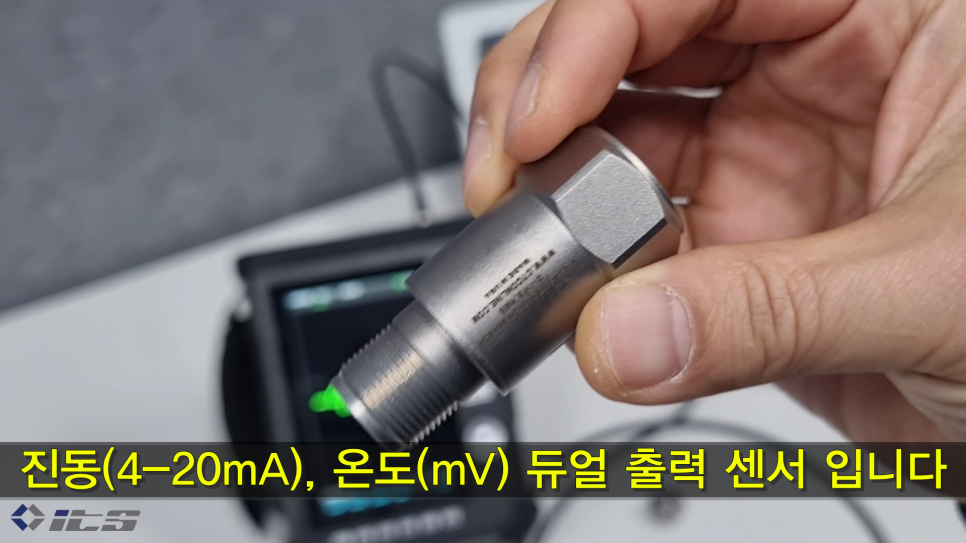

4-20mA 루프 파워(Loop Power) 듀얼 출력(진동 & 온도) 센서

진동(4-20mA), 온도(mV) 출력

3선식 커넥터 케이블

듀얼 출력 센서 결선도 정보 입니다.

진동의 경우 4-20mA 출력으로 PLC 또는 DCS 연결되어 Loop Power로 전원을 공급 받고 아래와 같이 온도는 전압으로 별도로 출력 되는 방식 입니다.

진동 온도 듀얼 출력센서 결선 방식

참고로 아래 블로그 내용과 같이 저항을 이용한 온도 측정 방식인 RTD(Resistance Temperature Detector)센서도 있으니 관심 있으시면 한번 참고하시기 바랍니다.



https://blog.naver.com/its-21/222959943492

진동(가속도)과 온도(RTD PT100)를 동시에 측정(듀얼출력센서)



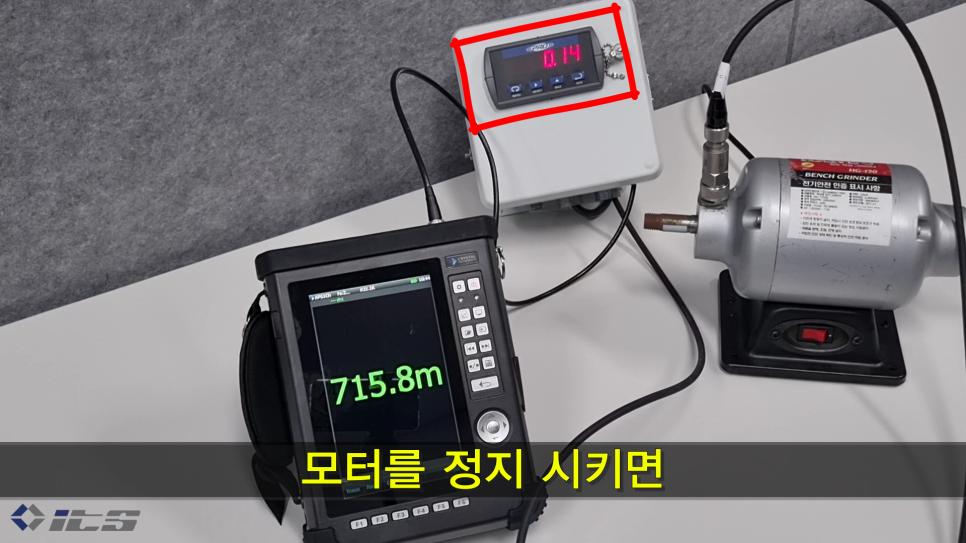

센서의 안전화 시간(Settling Time)

아래는 온도 변화에 따른 전압 출력 테이블 및 그래프 입니다. 25도를 기준으로 750mV 전압 신호가 출력 되며 온도가 올라가면 이에 따라 전압 출력 값이 커지게 됩니다.

온도 출력 그래프

아래에 데이터 시트가 첨부 되어 있으니 자세한 사양을 확인하실 수 있습니다.





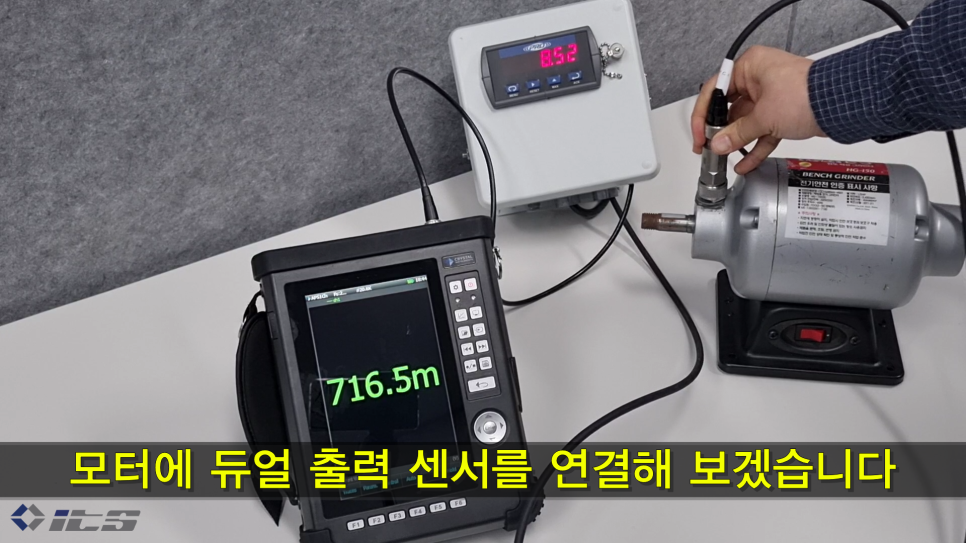

좀 더 자세한 내용을 확인하고 싶으시면 아래 동영상을 참고하시기 바랍니다.



https://blog.naver.com/its-21/223022761822
