진동 설비진단 및 모니터링 진동센서 가속도계 가속도센서 부착 및 측정 위치

각종 기계의 진동 설비 진단 및 모니터링 시 진동센서 측정 위치(측정 포인트)

가속도 센서 또는 속도센서와 같은 진동센서를 이용하여 기계의 설비 진단 또는 고장 결함 진단을 할 경우 각종 설비 마다 어떤 위치에 진동센서를 부착하여 진동을 측정할 것인가에 대한 문의를 많이 받습니다.

그래서 아래와 같이 실제 진동 측정 시 어떤 위치에 어떻게 부착되었는지에 대해 사진 및 그림 자료를 이용하여 설명 드리겠습니다.

​

아래는 모터의 방열 핀 부위에 진동 가속도센서를 마운팅 한 사례 입니다.

모터에 직접 홀 가공을 하고 스터드(Stud)를 사용하여 진동 가속도센서(Accelerometer)를 연결 한 것 입니다.

모터 진동 측정

좀 더 자세하게 설명 드리면 아래와 같은 방법으로 모터와 진동 가속도센서를 체결한 사례 입니다.

진동 모니터링 시 가장 추천되는 부착(마운팅) 방식으로서 진동센서의 측정 주파수 범위를 최대한 사용할 수 있는 장점이 있습니다.

스터드 마운팅을 이용하면 진동센서의 측정 주파수 범위를 최대로 사용할 수 있습니다

아래의 사례는 모터의 구동부 또는 부하측이라 불리는 부위, 즉 DE(Drive End)와 비구동부 또는 반부하측과 NDE(Non Drive End) 각각 두개의 측정 포인트에 가속도센서를 부착하여 측정한 사례 입니다.

모터 진동 & 온도 측정

아래 사진은 모터(Motor)와 팬(Fan)의 진동을 측정하기 위해 설치된 진동센서의 사진 입니다.

진동 센서는 모두 수직 방향의 진동을 측정하게 설치 되었습니다.

모터 & 팬 진동 측정

모터의 경우 진동센서를 부착할 곳이 마땅치 않다면 아래와 같이 모터의 방열핀에 마운팅 하는 모터 핀 마운트 방법도 있습니다.

모터 핀 마운트 방법

아래는 펌프의 케이싱에 진동센서를 부착한 사진 입니다.

펌프 진동 측정

이제 부터는 실제 기계 설비와 그림을 대비시켜서 진동센서의 부착 위치를 좀 더 자세하게 설명해 드리겠습니다.

아래는 모터와 팬이 연결된 기계 설비에 대한 진동 센서의 부착 위치에 대한 설명입니다.

모터(MOTOR)

모터(MOTOR) & 팬(FAN)

날개축 샤프트(Shaft) & 팬(FAN)

보일러 급수 펌프(Boiler Feed Pumps)의 모터(MOTOR) & 팬(FAN)

수직 펌프(Vertical Pump)

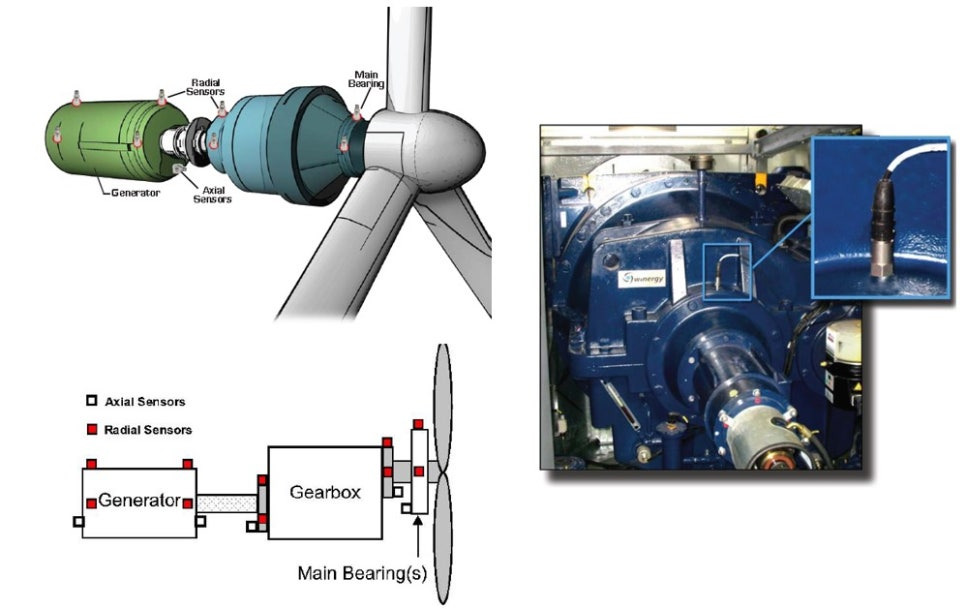

풍력발전기(Wind Turbine) 기어박스(Gear Box)

냉각탑(Cooling Tower)

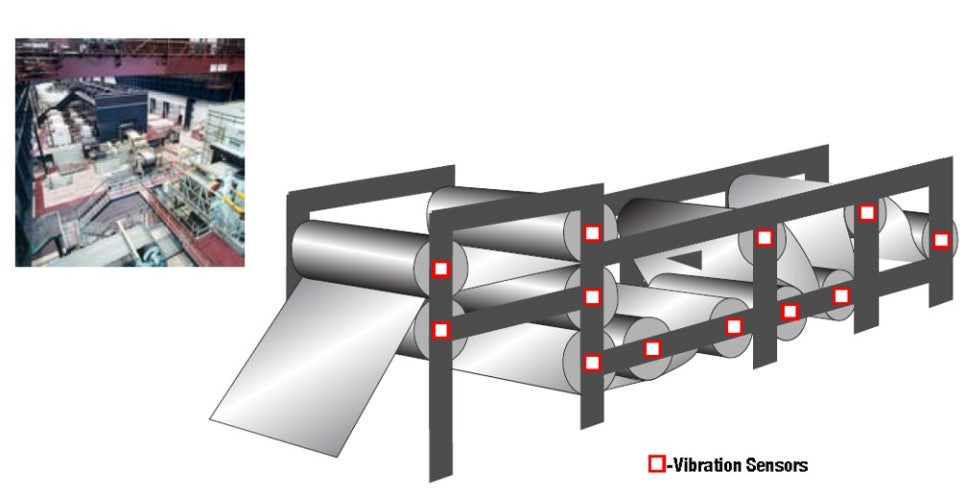

컨베이어 벨트(Conveyor Belts)

절삭기, 스핀들(Spindle)

냉간 압연기(Cold Rolling Mills)

열간 압연기(Hot Rolling Mills)

분탄기(석탄 분쇄기) Coal Pulverizers

산업용 원심 분리기(Industrial Centrifuges)

진동 센서의 부착 위치 및 측정 포인트에 대한 설명이었으며

아래 블로그 내용의 "진동센서의 올바른 설치 방법(Mounting)"에 대한 내용도 참고 하시면

진동 가속도센서, 속도센서등을 현장에서 설치 시 도움이 될 것입니다.



https://blog.naver.com/its-21/222083727451

진동센서의 올바른 설치(Mouting)방법
