간이 진동계 TPI9070

진동 설비진단용으로 사용하는 진동계는 여러가지 종류가 있으나 TPI9070 만큼 현장에서 간단하게 사용할 수 있는 진동계는 찾아보기 힘든 것 같습니다. 특히 이 모델의 경우 외부 센서를 별도로 연결하여 사용하는 방식이 아닌

내부에 접촉식으로 측정한느 가속도센서가 내장되어 있어서 별도의 진동센서와 케이블을 연결할 필요 없이 현장에서 바로 간편하게 진동을 측정할 수 있는 장점이 있습니다.

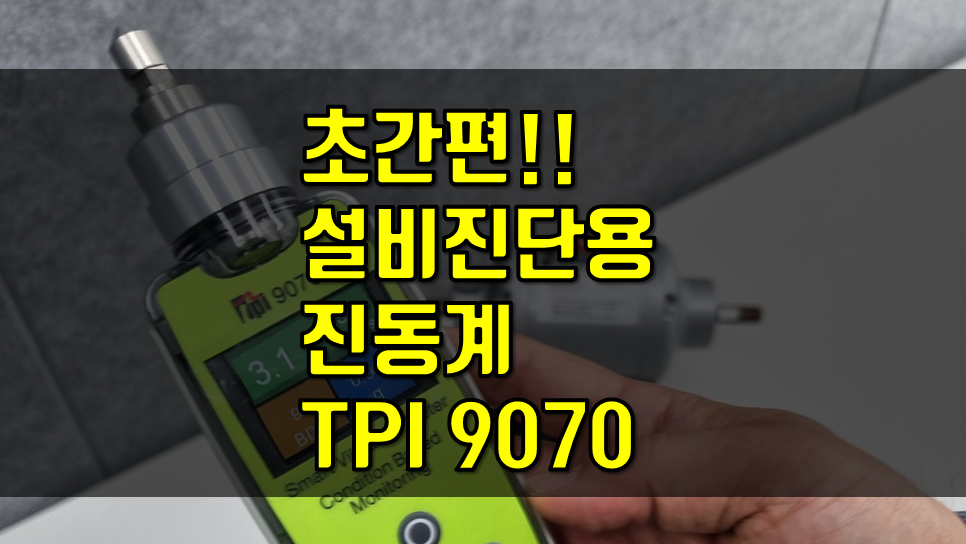

설비진단용 진동계 TPI9070

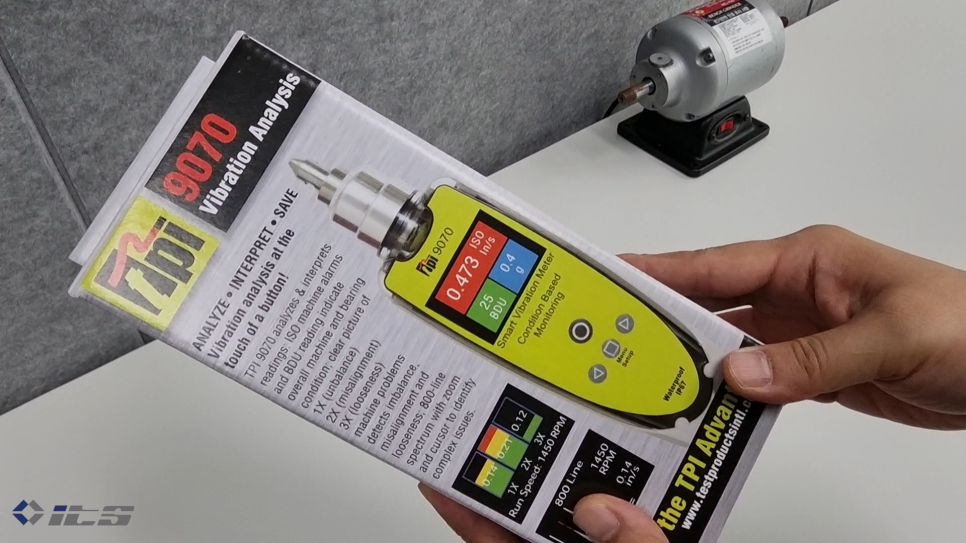

TPI9070가 포장된 완제품 박스

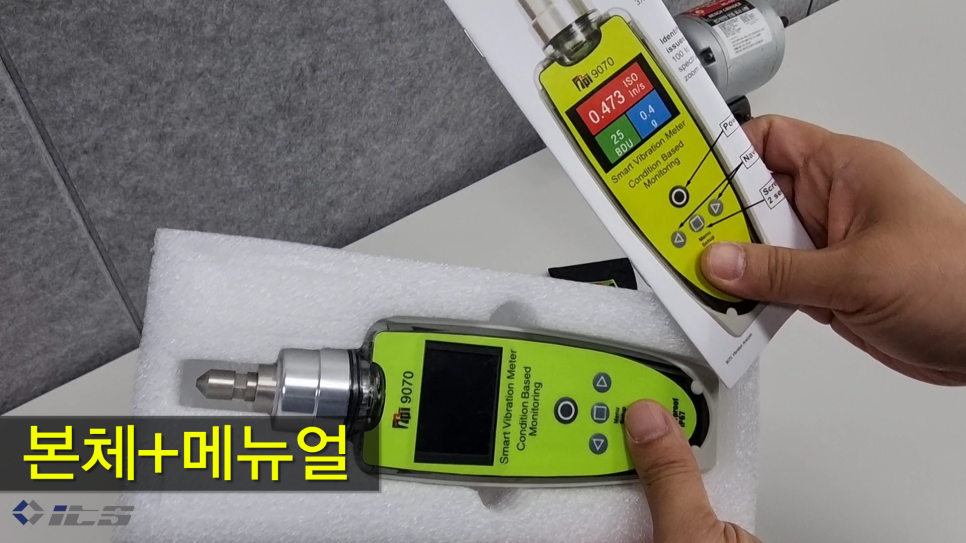

진동계 본체와 메뉴얼

진동계를 휴대 및 보관할 수 있는 소프트 케이스 입니다.

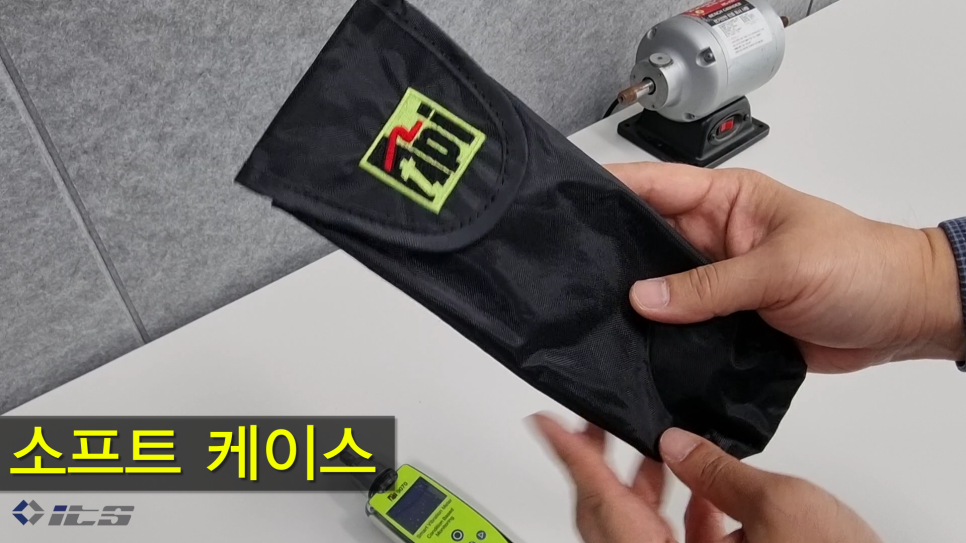

진동계 보관용 소프트 케이스

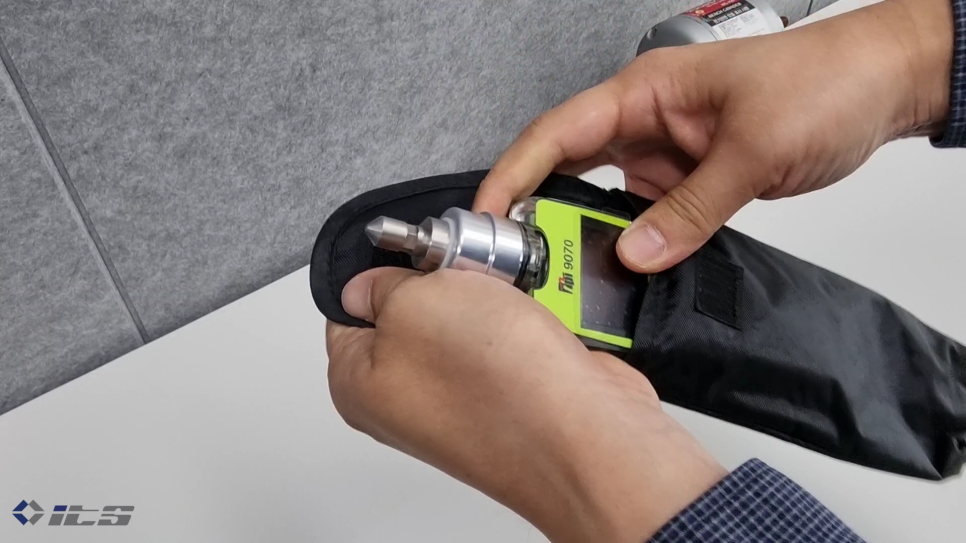

사진처럼 진동계를 소프트 케이스에 넣어서 간편하게 가지고 다닐 수 있습니다.

휴대시 케이스에 넣어서 보관이 가능합니다

측정 값은 진동 속도 mm/s, RMS값으로 측정 되며 BDU(Bearing Damage Unit)값으로 베어링 진동을 파악하여 진동 상태를 진단할 수 도 있습니다.오른쪽 아래에는 진동 가속도 g 값이 측정됩니다.

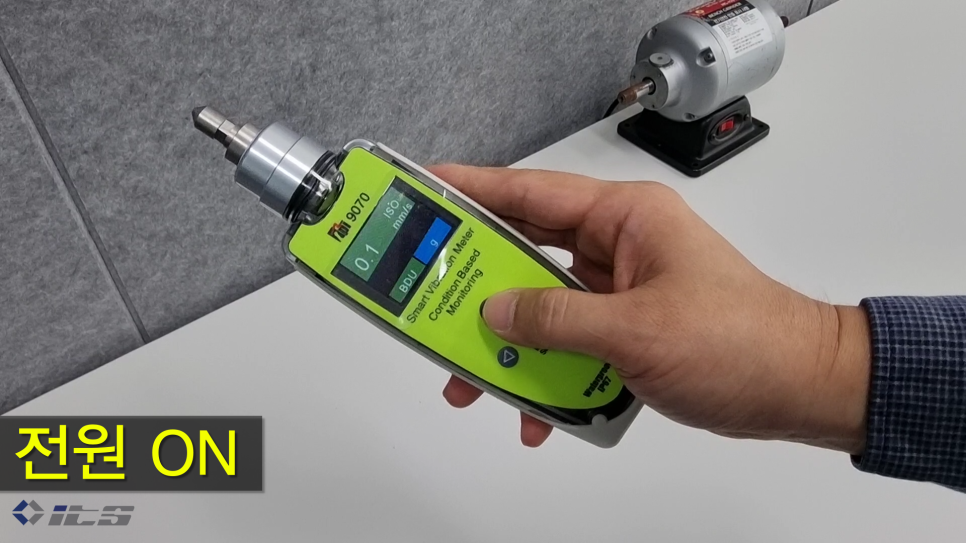

전원 ON

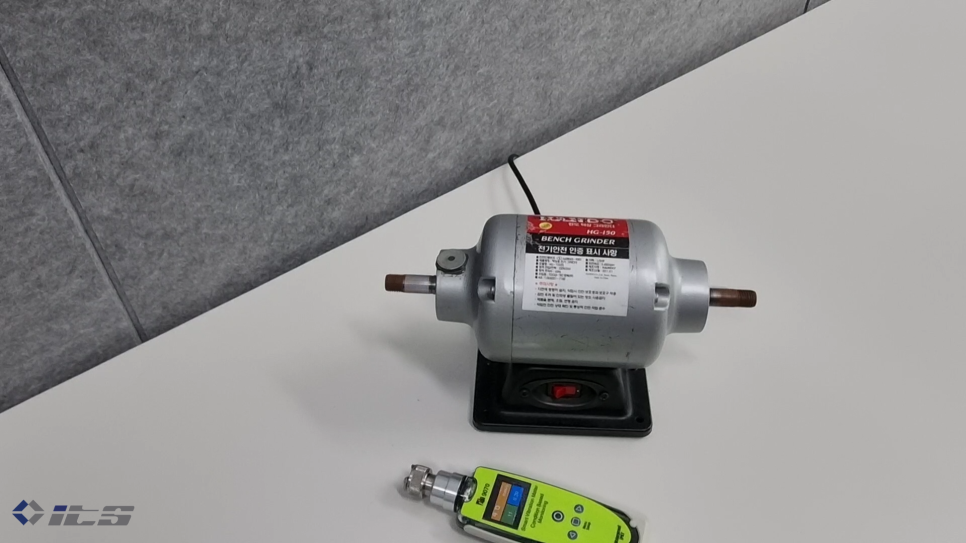

진동 측정을 위해 진동을 발생시켜 줄 모터를 구동해 보겠습니다.

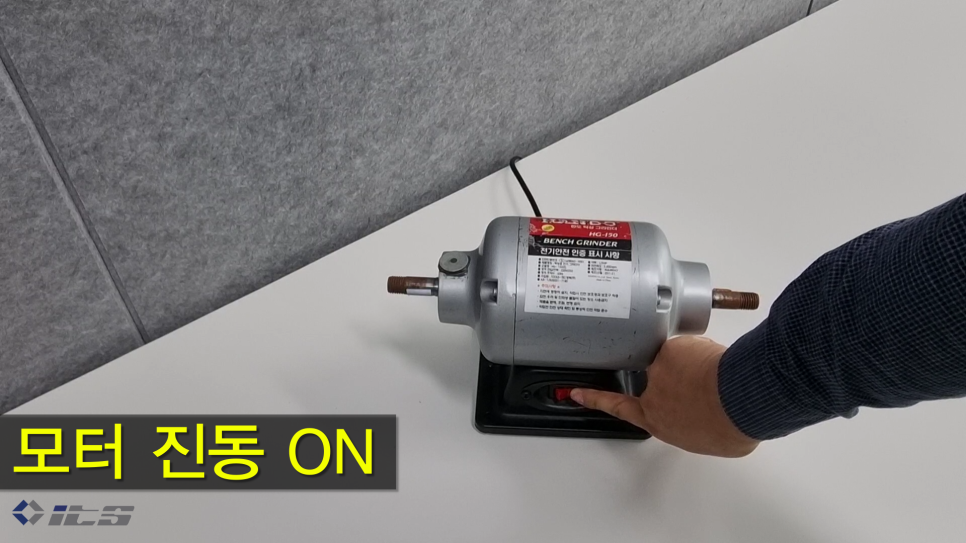

모터 진동 ON

측정을 하기 위해 대상체에 진동계를 접촉 시킵니다.

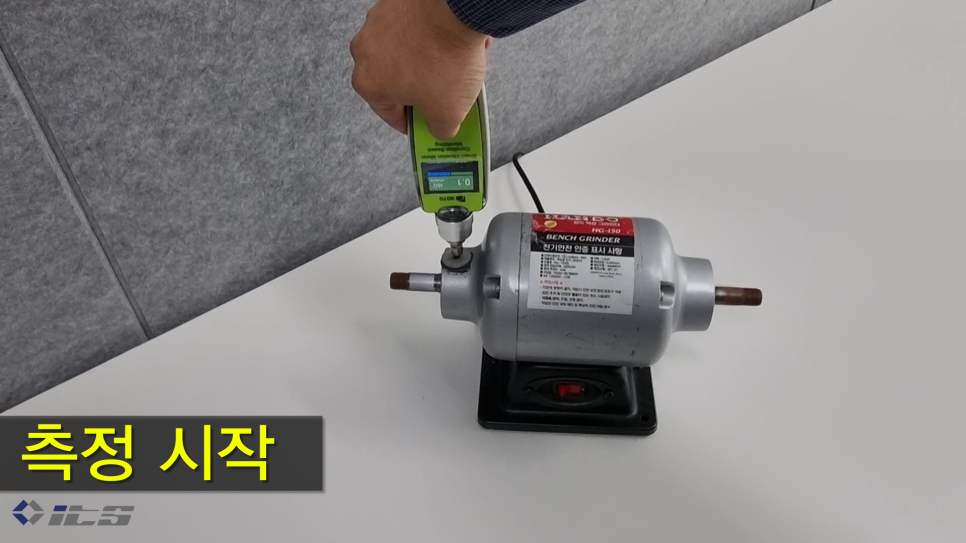

진동 측정 시작

TPI9070 모델도 상위 모델인 TPI9080과 측정 기능은 매우 비슷하여 ISO10816에 의한 회전기계 진동평가 기준에 의한 측정이 가능합니다. 이 기능에 대해서는 아래 TPI9080 블로그 내용을 참고하시기 바랍니다.



https://blog.naver.com/PostView.naver?blogId=its-21&logNo=222857925679&categoryNo=76&parentCategoryNo=76&from=thumbnailList



진동계 / 진동측정기 휴대용 TPI9080

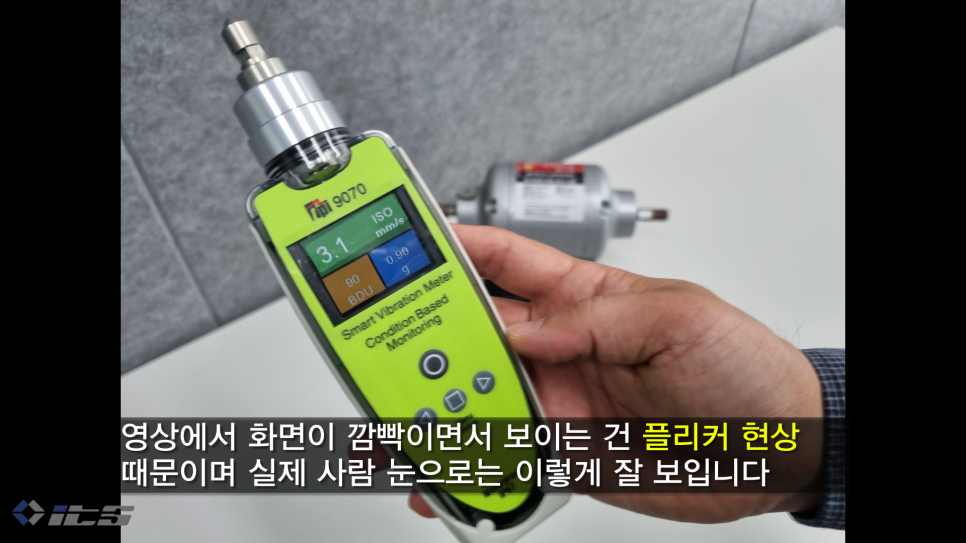

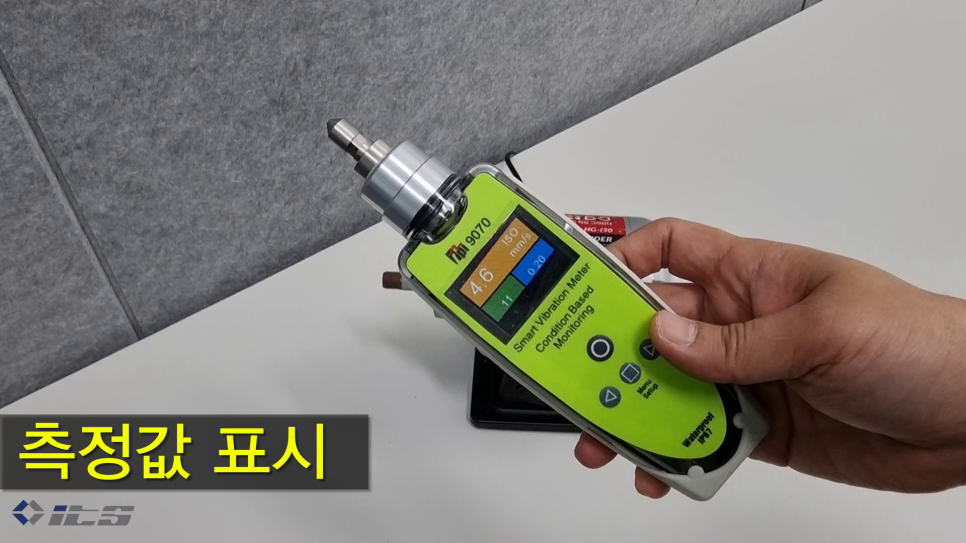

진동 측정값 표시

진동 설비진단을 위해 측정되어야 할 3가지 요소, 1차성분: 언발란스(Unbalance), 2차성분: 정렬불량(Misalignment), 3차성분: 헐거움(Looseness)등의 값도 물론 측정 가능 합니다.

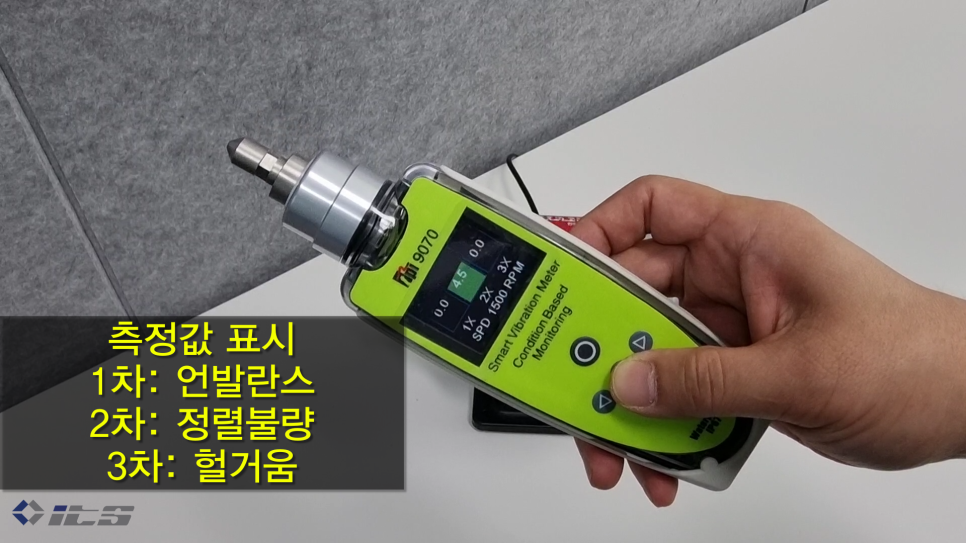

1차 성분: 언발란스, 2차 성분: 정렬불량, 3차 성분: 헐거움

추가적으로 진동 성분 파악을 위한 주파수 분석(FFT) 기능도 포함되어 있습니다.

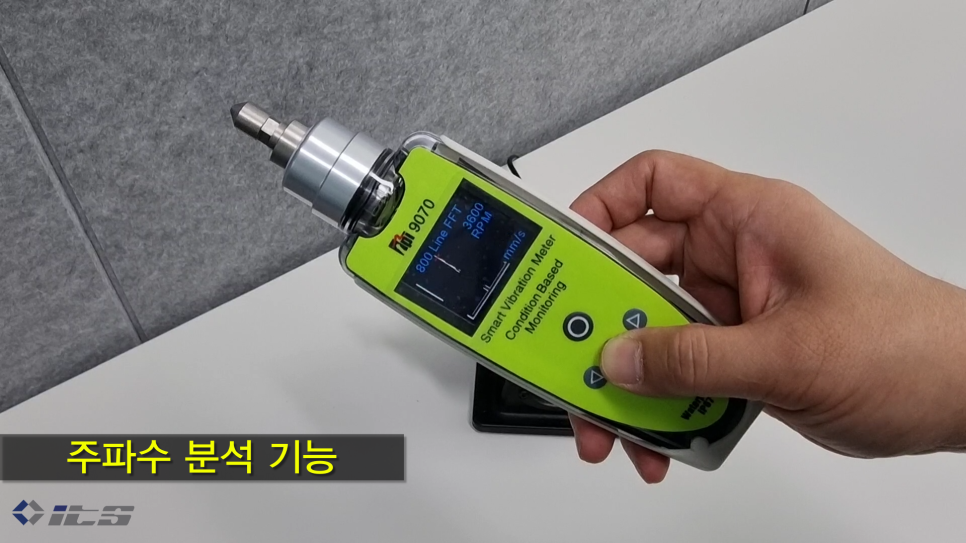

주파수 분석(FFT) 기능

기존에 연결되어 있는 프로브 팁을 제거하고 마그네틱 베이스(자석)을 부착하여 사용해 보겠습니다.

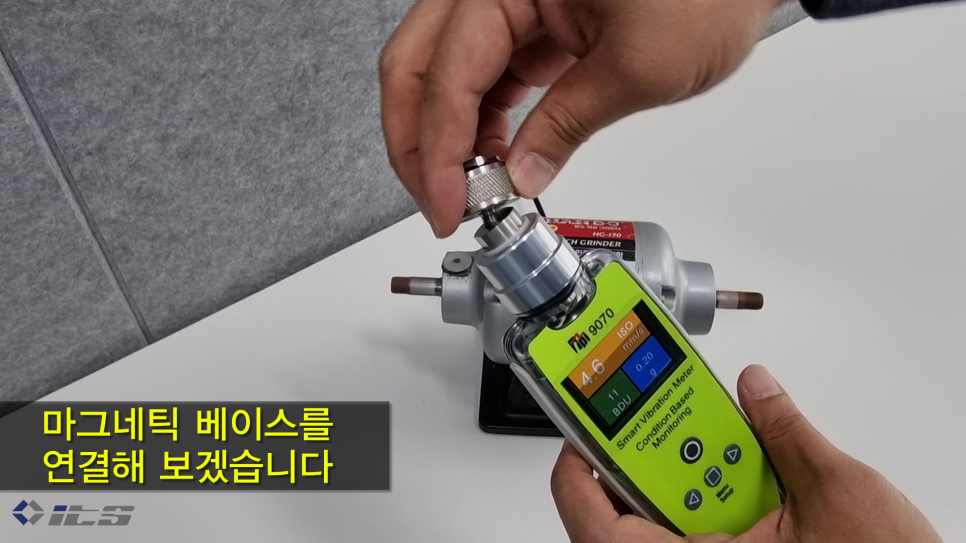

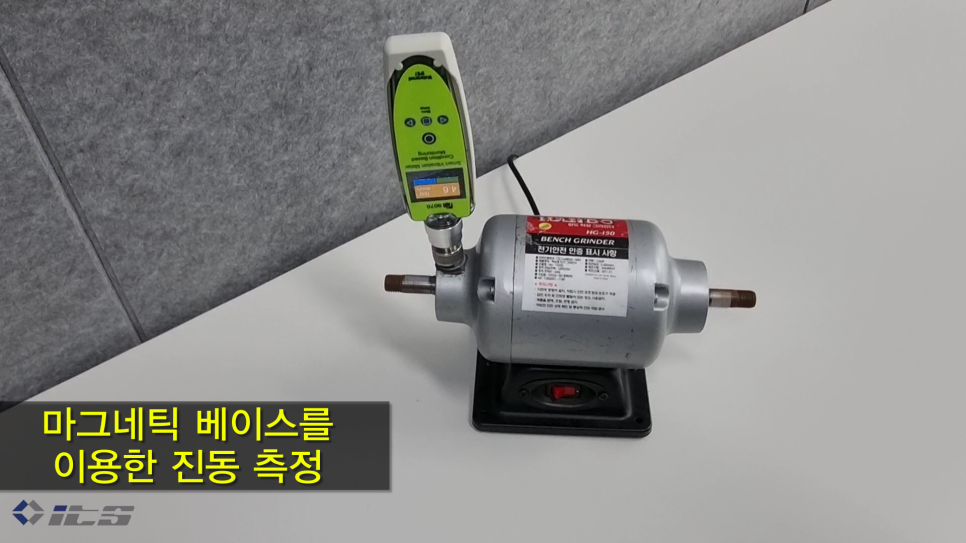

TPI9070에 마그네틱 베이스(자석) 연결

마그네틱 베이스(자석)을 진동계 TPI9070에 부착 후 진동을 측정해 보겠습니다.

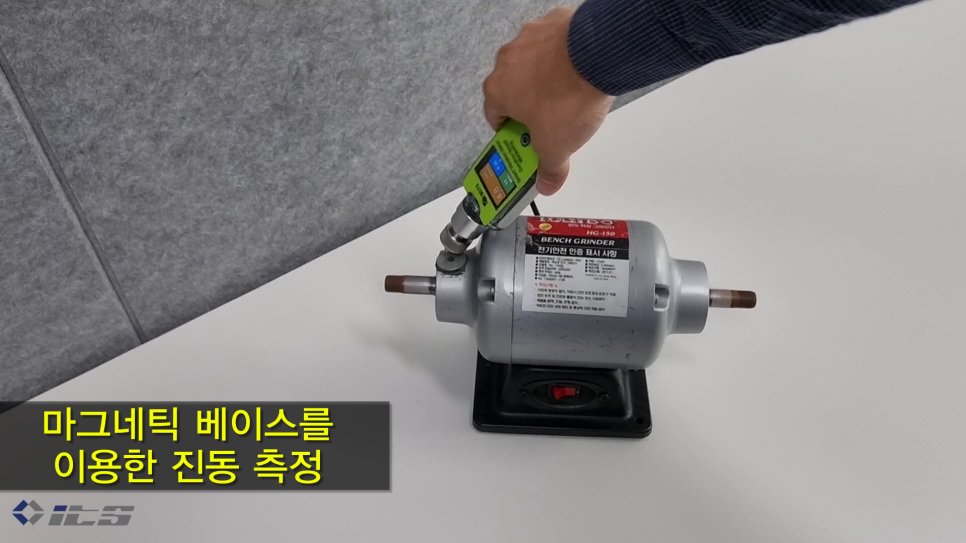

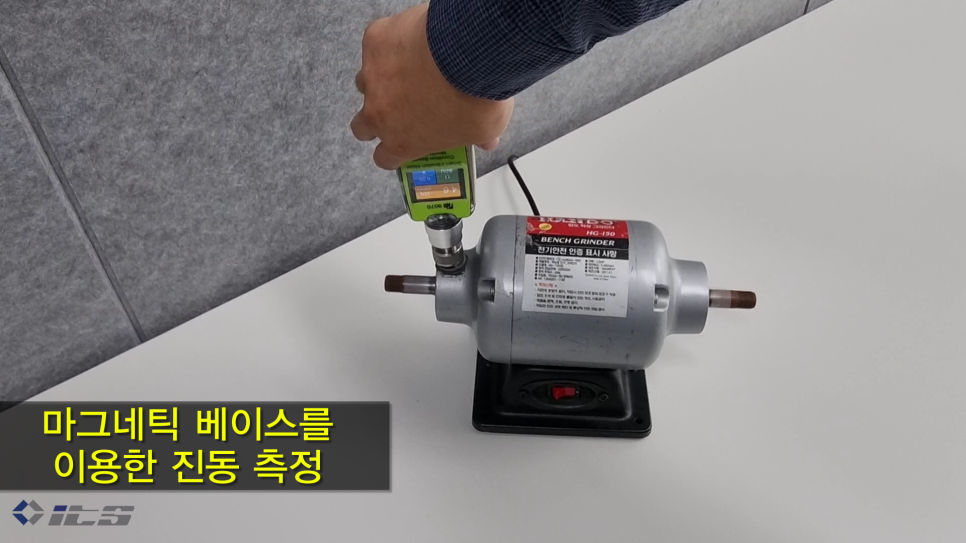

마그네틱 베이스를 이용한 진동 측정

진동계 TPI9070에 대한 내용을 좀더 자세히 보고 싶으시면 아래 영상을 통해 확인 하시기 바랍니다.



https://blog.naver.com/its-21/222859497480

간이 진동계 TPI9070
