소음 진동 주파수 분석기 Spider-20

소음 진동 주파수 분석장비 Spider-20

소음 진동 주파수 분석 장비 CRYSTAL INSTUMENT(미국)사의 Spider(2채널/4채널)에 대한 리뷰 영상 입니다.

특히 Spider-20은 PC없이 단독으로 시그널 레코더 처럼 사용할 수 있는 편리한 기능을 가지고 있습니다.

​

측정 주파수 범위는 최대 115.2KHz까지 측정 가능하므로 초음파 영역대까지 측정 가능하며

특히 고주파 영역대 까지 측정이 가능 하므로 초음파 영역까지 측정 가능한 마이크로폰과 진동 가속도센서를 연결하여 고주파 영역대의 주파수 분석이 가능합니다.

초음파 영역까지 측정 가능한 마이크로폰과 진동 가속도센서는 아래 블로그를 참고하시기 바랍니다.

https://blog.naver.com/its-21/222493870673

정밀급 마이크로폰 & 진동센서를 이용한 초음파 예지보전



Spider-20은 초경량(560 그램)이며 내장 배터리로 약 6시간 운영이 가능하며 DC 어댑터로 충전이 가능합니다.

회전수(RPM)측정을 위한 타코메터는 입력채널을 사용하지 않고 별도 타코메터 채널을 사용 합니다.

분석용 소프트웨어로는 주파수 분석(FFT), 옥타브 분석(Octave Anaysis) & 소음계 기능(Sound Level Meter), 시간신호 레코딩(Time Waveform Recording), 자동화 측정(Automated Production Testing), 차수 분석(Order Tracking)등의 기능을 제공하고 있으며 특별한 기능으로는 블랙박스(Black Box)모드, 원격 모니터링 기능(Remote Condition Monitoring)을 제공합니다.

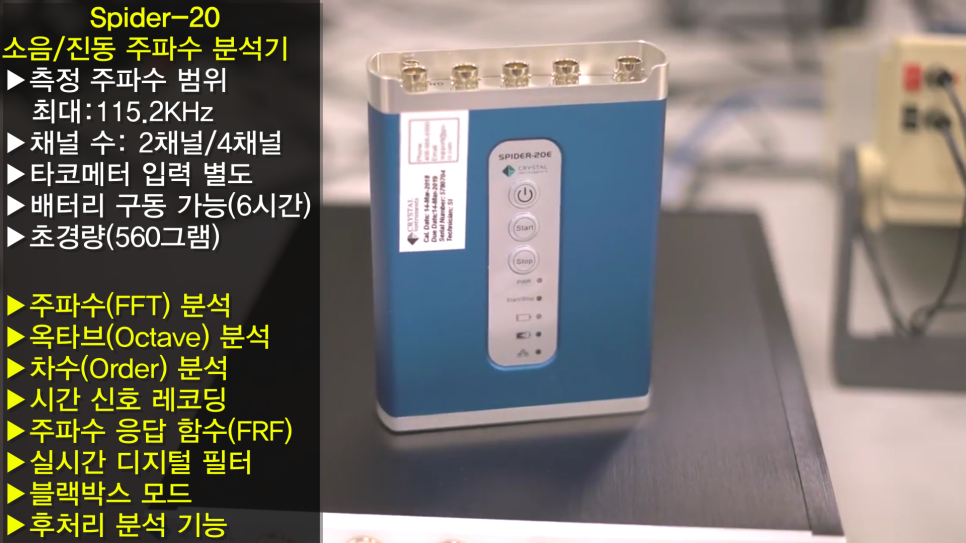

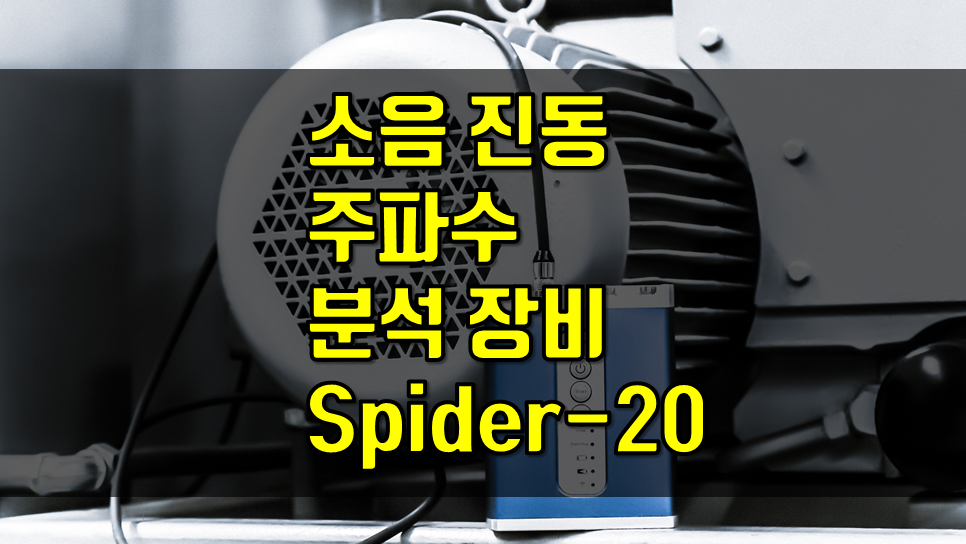

Spider-20 소음진동 주파수 분석기

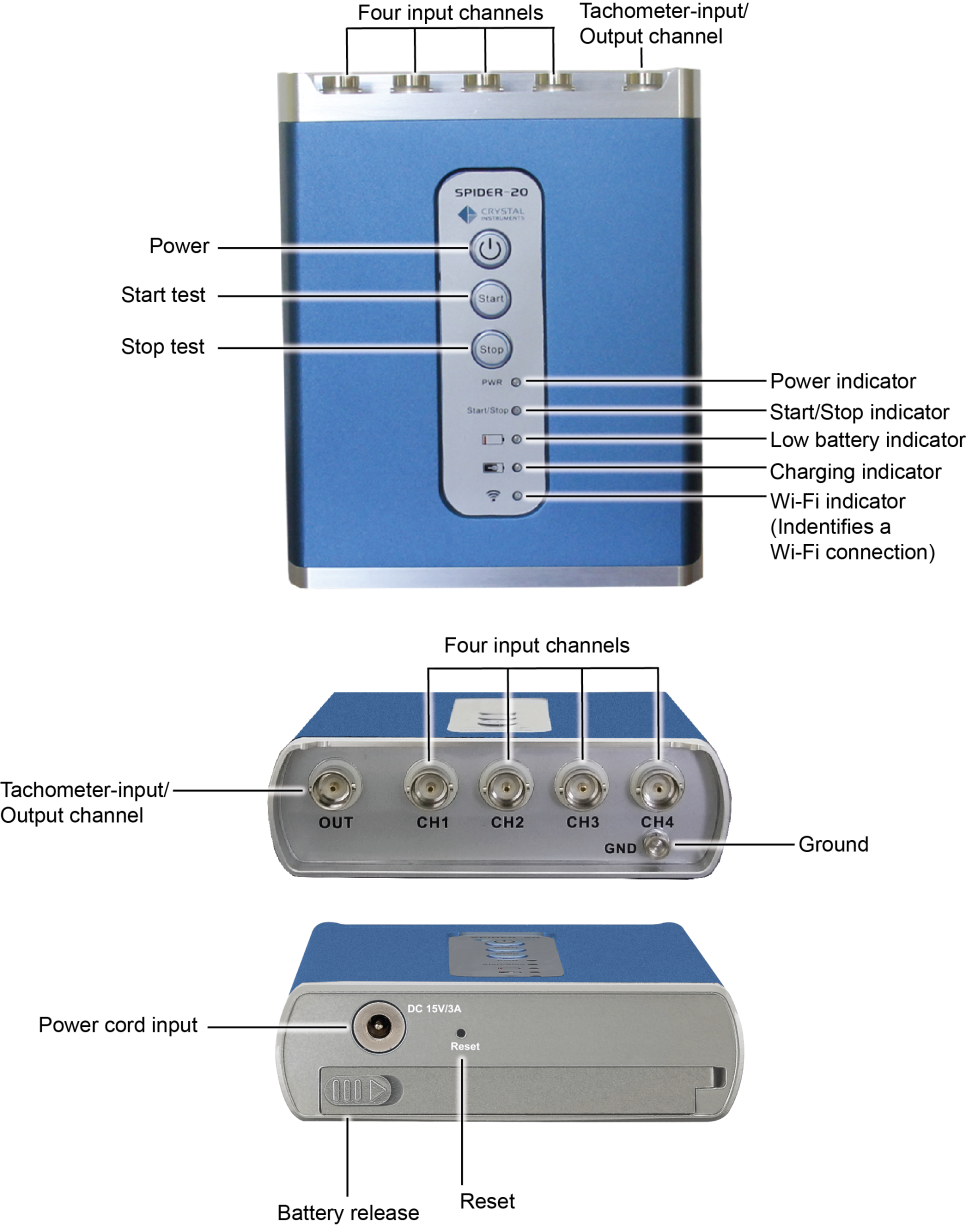

Spider-20

특히 Spider-20의 블랙 박스 기능은 PC없이 사용할 수 있는 Spider-20만의 특별한 기능 입니다.

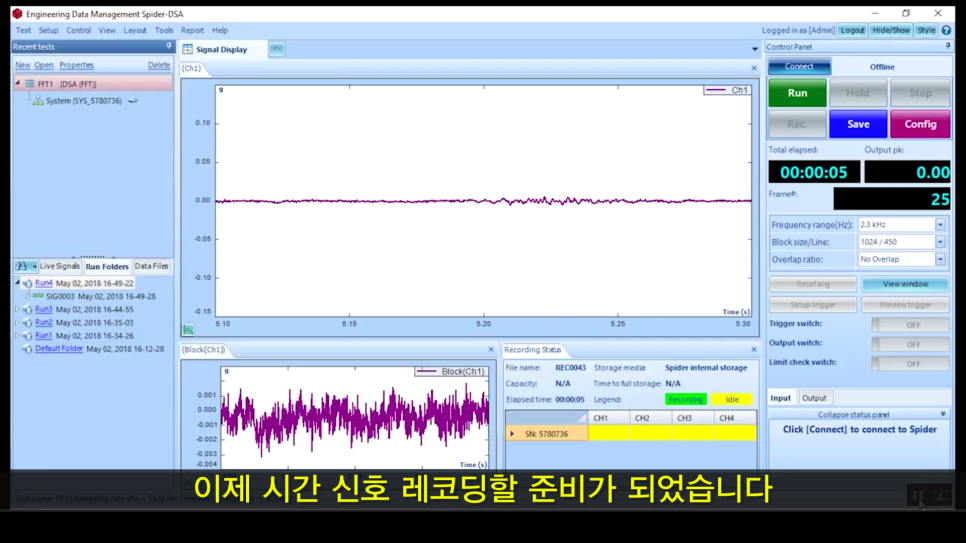

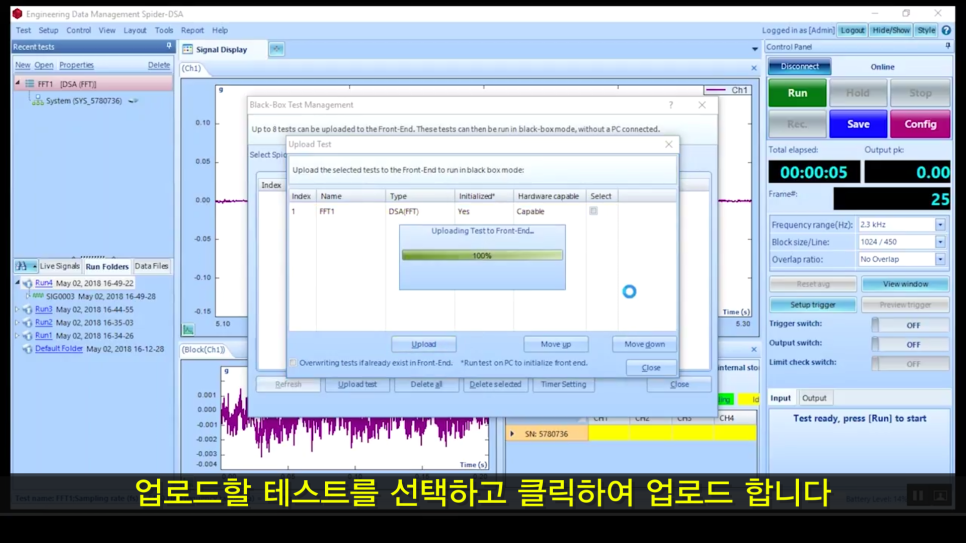

아래 부터는 Spider-20의 블랙 박스 기능에 대한 설명 입니다.

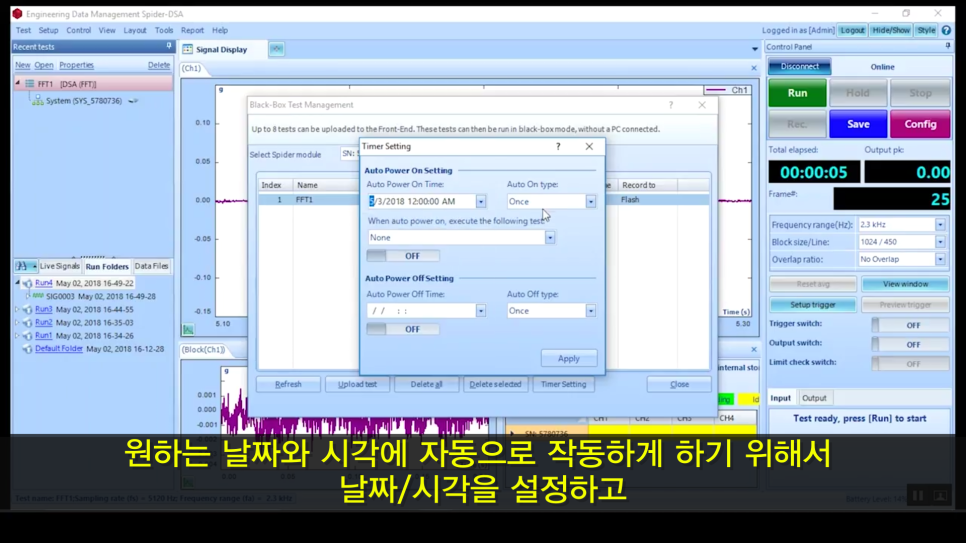

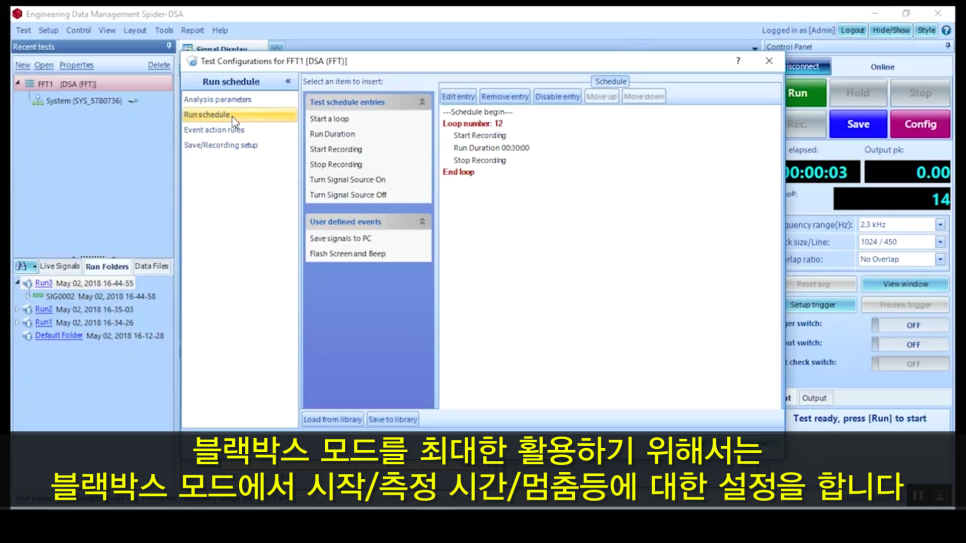

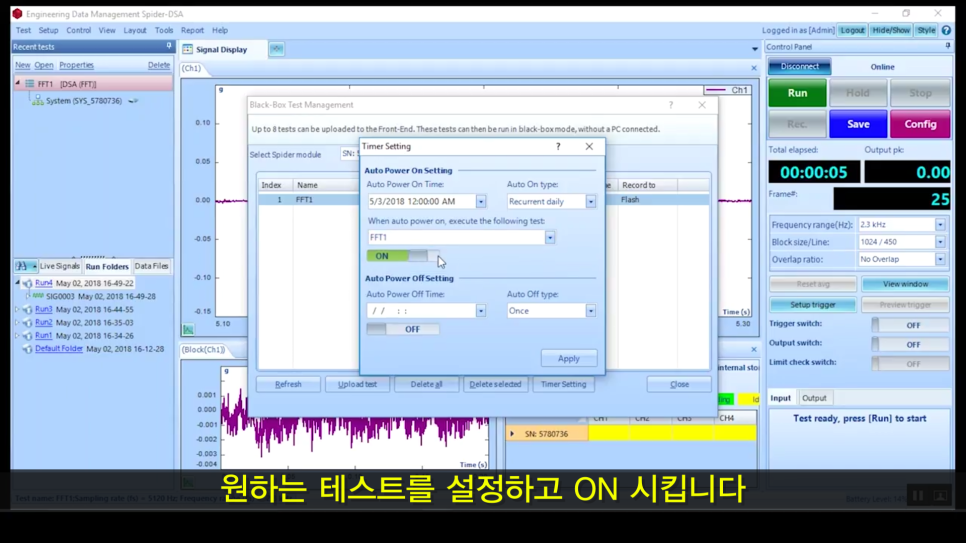

Spider-20의 블랙박스 기능

Spider-20에 대해 좀더 자세하게 알고 싶으시면 아래 동영상을 참고하시기 바랍니다.

https://blog.naver.com/its-21/222848896270
