모터에 부착된 3축 진동 가속도센서와 케이블
산업용 진동 센서의 경우 내구성이 연구용 센서에 비해 뛰어난 반면에 크기가 좀 큰 편입니다.
아래 보이는 산업용 3축 가속도 센서는 136g이며 왠만한 휴대용 진동 교정기의 최대 허용 가능 무게를 초과합니다.

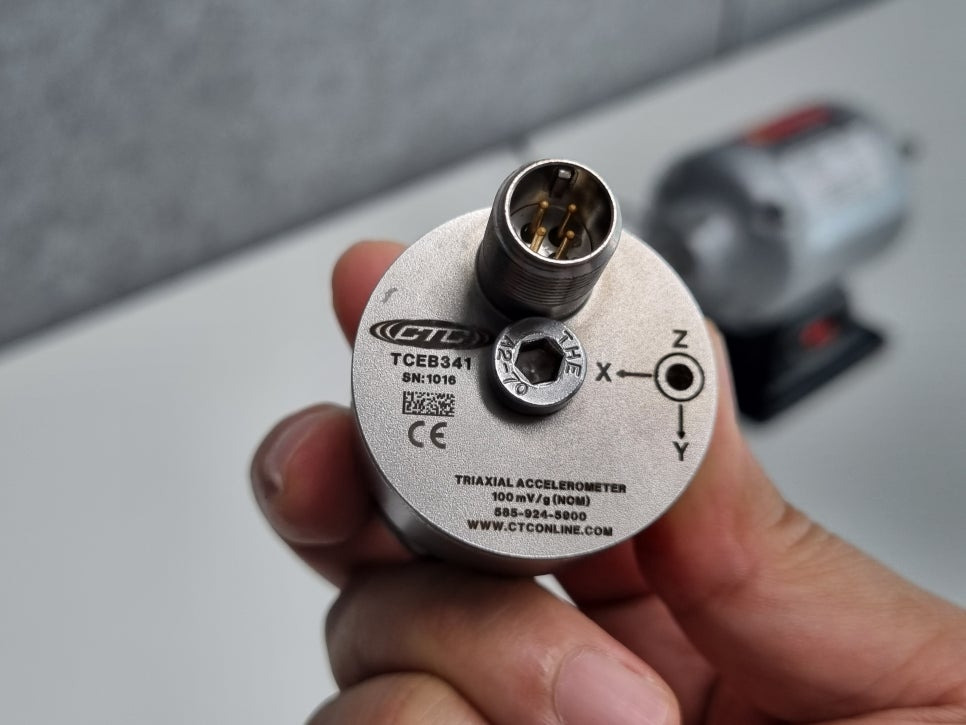

3축 진동 가속도센서 TCEB331/341
여기에 마그네틱 베이스의 무게까지 더해지면 총 무게는 더 증가하게 됩니다.
밑에 받침이 있는 부분이 마그네틱 베이스 입니다.
3축 가속도센서 & 마그네틱 베이스(굴곡진 표면 부착용)
마그네틱 베이스의 무게 또한 센서의 무게 만큼 무겁습니다.
3축 진동 가속도센서용 마그네틱 베이스
하지만 진동 캘리브레이터 SV110은 최대 0.3Kg의 무게를 가진 대상체 즉, 진동센서의 교정이 가능합니다.
심지어 방향을 바꾸어도 자체 레벨 교정기능이 있어서 교정이 가능합니다.

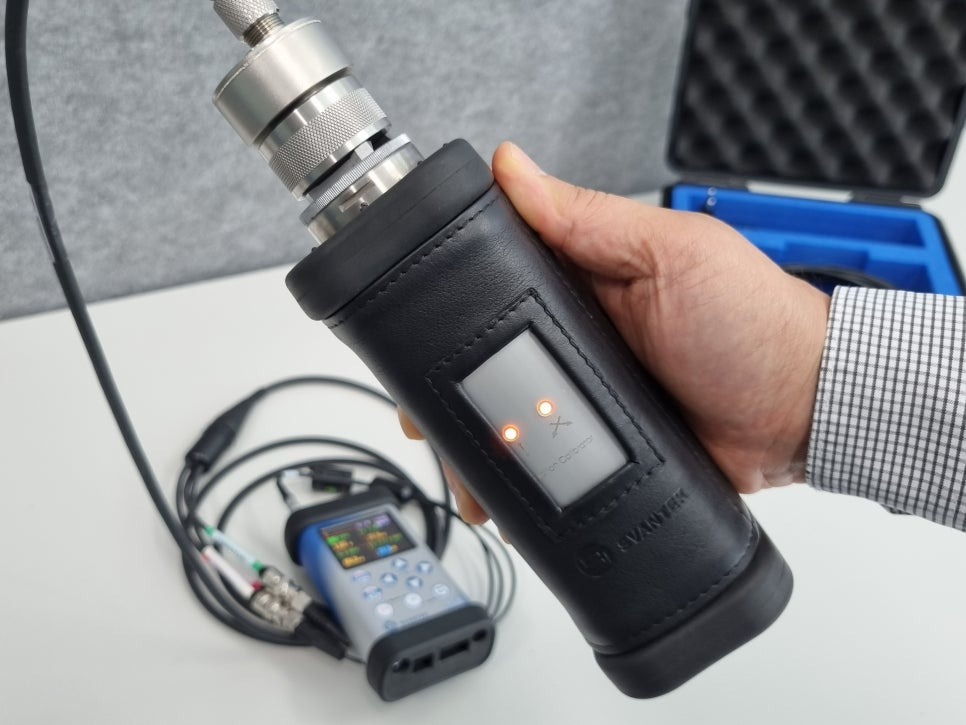

만약 진동 교정시 방향을 틀어서 제대로된 진동 교정 레벨이 도달하지 못하면 OLED 표시등이 빨간색으로 알려줍니다.
비정상 교정 상태일때 OLED 표시등(초록색)
그리고 즉시 자체 레벨 교정을 하여 정상 범위에 이르게 하고 정상 범위에 도달하면 다시 OLED 표시등이 초록색으로 바뀌게 됩니다. 아래는 진동 교정 레벨이 정상 범위일때 교정기 전면에 OLED 표시등이 초록색으로 표시된 모습입니다.
